Спецификация

Выход

Модель

NES-75-5

NES-75-12

NES-75-15

NES-75-24

NES-75-48

DC Напряжение

5 В

12 В

15 В

24 В

48 В

Номинальный ток

14A

6.2A

5A

3.2A

1.6A

Текущий диапазон

0 ~ 14A

0 ~ 6.2A

0 ~ 5A

0 ~ 3.2A

0 ~ 1.6A

Номинальная Мощность

70 Вт

74.4 Вт

75 Вт

76.8 Вт

76.8 Вт

Пульсация и Шум

80mVp-p

120mVp-p

150mVp-p

200mVp-p

240mVp-p

Напряжение adj. Диапазон

4.75 ~ 5.5 В

10.8 ~ 13.2 В

13.5 ~ 16.5 В

21.6 ~ 26.4 В

43.2 ~ 52.8 В

Напряжение толерантности

2.0%

1.0%

1.0%

1.0%

1.0%

Линии регулирования

0.5%

0.5%

0.5%

0.5%

0.5%

Регулировка нагрузки

0.5%

0.5%

0.5%

0.5%

0.5%

Установка, подъем ВРЕМЯ

500 мс, 30 мс/230vac 1200 мс, 30 мс/115vac при полной нагрузке

Время удержания

50 мс/230vac 10 мс/115vac при полной нагрузке

Вход

Напряжение диапазон

85 ~ 264vac 120 ~ 370в DC

Диапазон частот

47 ~ 63 Гц

Эффективность

77%

82%

83%

86%

87%

Переменного тока

1.5a/115В AC 0.9a/230vac

Пусковой ток

Холодный старт 45A

Ток утечки

<2mA/240VAC

Защита

Над нагрузкой

105 ~ 135%

110 ~ 150% Номинальная выходная мощность

Тип защиты: режим hiccup, recovers автоматически после устранения неисправности удален

Более Напряжение

5.75 ~ 6.75 В

13.8 ~ 16.2 В

17.25 ~ 20.25 В

27.6 ~ 32.4 В

55.2 ~ 64.8 В

Тип защиты: выключение o/p напряжения, повторное питание на восстановление

Среда

Рабочая температура.

-20 ~ + 60 (см. "деревочный кривая")

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения., Влажность

-40 ~ + 85, 10 ~ 95% RH

Temp. Коэффициент

0.03%/(0 ~ 45)

Вибрации

10 ~ 500 Гц, 2 г 10 мин../1 цикл, период для 60 мин.. Каждый по x, y, z оси

Безопасность и emc

Детская безопасность стандартов

UL60950-1, cb (IEC60950-1), ccc GB4943 одобрен

Выдержать Напряжение

I/p-o/p: 3 KvAC I/p-fg: 1.5 kvac o/p-fg: 0.5 kvac

Сопротивление изоляции

I/p-o/p, i/p-fg, o/p-fg: 100 м Ом/500В DC/25/70% rh

EMC выбросов

Соответствие требованиям en55022 (cispr22) Класс B,-3

EMC иммунитет

Соответствие требованиям, 3,4, 5,6, 8,11, EN55024, свет уровень промышленности, критерии A

Другие

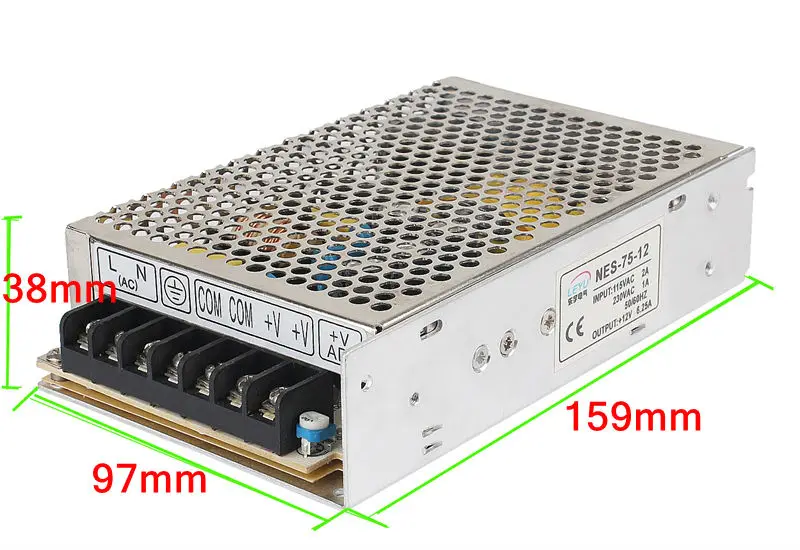

Размеры

159*97*38 мм (Д * Ш * В)

Вес

0.52 кг

Упаковка

30 шт./16.6 кг/0.97 cuft
