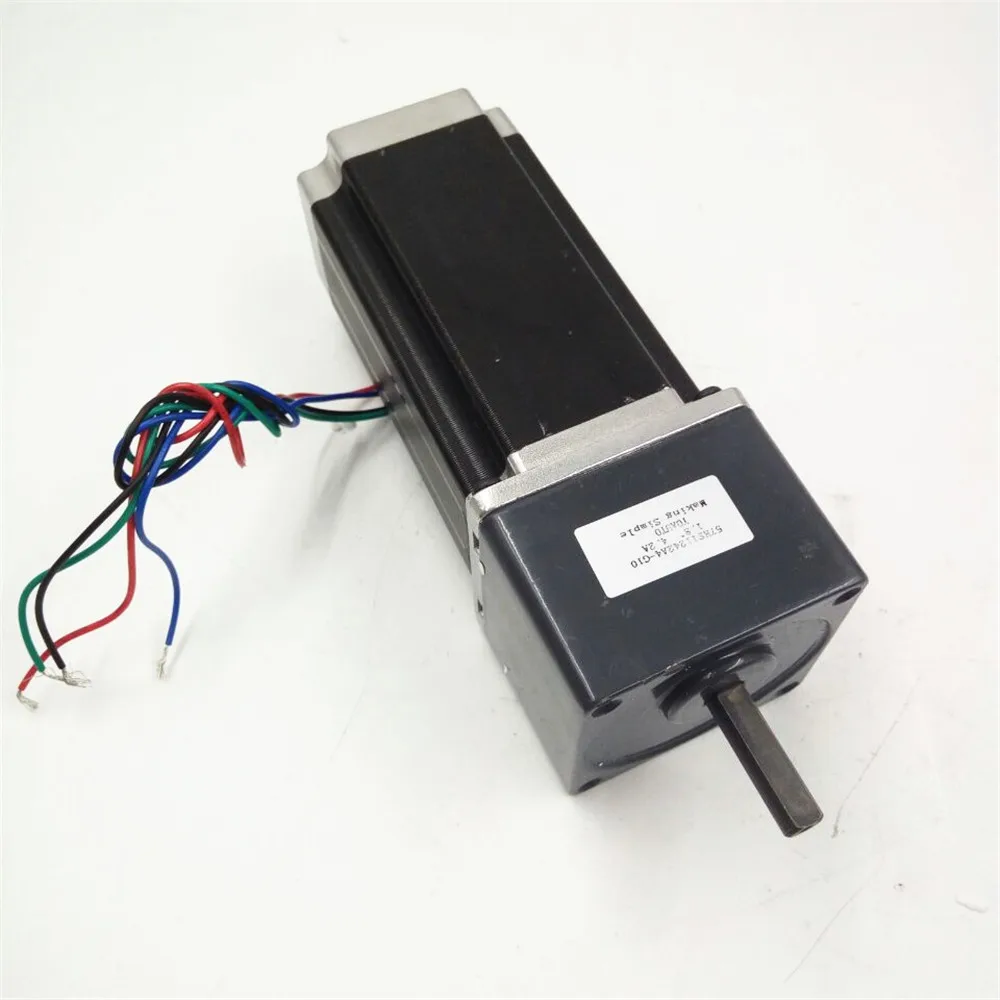

Ratio1: 10 Nema23 4.2a 3nm 429oz-in L 112 мм Шестерни снижение Двигатель + диск маркировочная машина Новый в коробке оригинал
Описание
Appliaction:
Маркировка машины, машина для маркировки, машина для резки, плоттер, небольшой гравировальный станок, станки ЧПУ, механизм передачи, механизм передачи, медицинский аппарат и инструменты и т. д. для вибрации самого мотора, уровень выходного крутящего момента и его точность и высокая скорость улучшились явно.
Описание продукта
Точность угла поворота: ± 5%(Полный шаг, без нагрузки)
Точность Сопротивление: ±10%
Индуктивность Точность: ±20%
Температурный подъем: 80 градусов Цельсия Макс. (номинальный ток, 2 фазы на)
Температура окружающей среды:-20°c-+ 50°c
Сопротивление изоляции:МОМMin.500V DC
Диэлектрическая сила: 500 В AC на одну минуту
Есть несколько выбора для электродвигателя серии 57byg. Если у вас есть другой выбор, пожалуйста, свяжитесь с нами для лучшего решения.
Двигатель Длина:41 мм 56 мм 76 мм 112 мм
Шестерни соотношение:1:3 1:5 1:10 1:20 1:50 1:100
Уменьшенная коробка: 60*60*41.5 мм
Шестерни снижение Двигатель характеристики
| Модель | Шаг угол | Номинальный ток (А) | Сопротивление фаза (Ом) | Фаза индуктивность (Mh) | Крутящий момент (Н * м) | Фиксированное крутящий момент (Н * см) | Инерции ротора (Г * см2) | Двигатель Длина (Мм) |
| 57HS4120A4 | 1.8 | 2 | 1.2 | 2.5 | 0.55 | 2.5 | 150 | 41 |
| 57HS5630A4 | 1.8 | 3 | 0.8 | 2.4 | 1.1 | 3.5 | 280 | 56 |
| 57HS7630A4 | 1.8 | 3 | 1 | 3.5 | 1.8 | 6 | 440 | 76 |
| 57HS11242A4 | 1.8 | 4.2 | 1.4 | 1.8 | 3 | 12 | 800 | 112 |
Степпер Drive характеристики
| Товар | Мин | Типичные | Макс | Блок |
| Мощность питания | 24 | 36 | 50 | V |
| Средний выходной ток | 1.1 | 2.5 | 4.2 | A |
| Логика входной ток | 6 | 15 | 30 | MA |
| Импульс АЧХ | - | - | 100 | КГц |
| Пульс низкий уровень | 5 | - | 1 | МКС |
Фото продукта:
Относящееся к Nema23 RV30 червячный редуктор редуктора для шагового двигателя:
| Модель | Межосевое расстояние | Соотношение | Фланец | Применение | Ссылка |
| NMRV030-10 | NMRV030 | 10:1 | NEMA23 | Для Шаговые двигатели | Купить сейчас |
| NMRV030-15 | NMRV030 | 15:1 | NEMA23 | Для Шаговые двигатели | Купить сейчас |
| NMRV030-30 | NMRV030 | 30: 1 | NEMA23 | Для Шаговые двигатели | Купить сейчас |
Характеристики
- Бренд
- ToAuto
- Applications
- Marking Machine
- Тип
- Гибридные
- Номер модели
- 57HS11242A4-G10+MB450A
- Крутящий Момент
- 3NM
- Ток / Фаза
- 4.2A
- Сертификация
- Обязательный сертификат КНР
- Угол Шага (градусы)
- 1.8 degree
- Фаза
- 2
