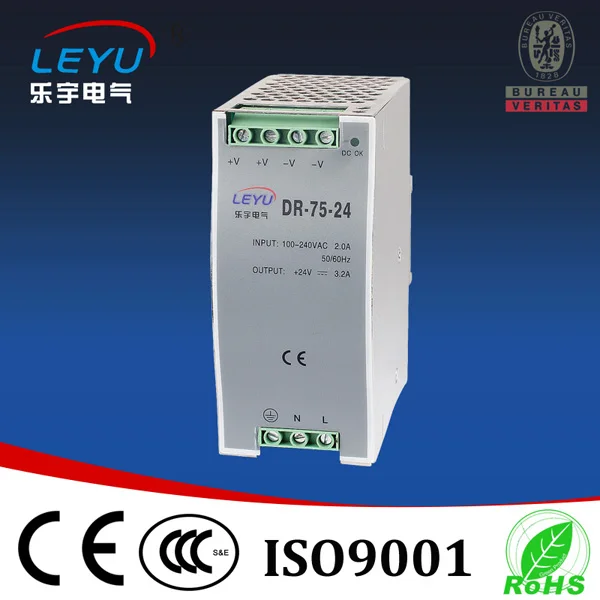

Dr-75-48 Горячая распродажа! профиль тип выключатель питания 75 Вт 48 В 1.6a стабильный силового трансформатора профиль AC SMPS постоянного тока для

Технические характеристики

Выход

Модель

DR-75-12

DR-75-24

DR-75-48

DC Напряжение

12 V

24 V

48 V

Номинальный ток

6.3A

3.2A

1.6A

Постоянная сила тока

0-6.3A

0-3.2A

0-1.6A

Номинальная Мощность

75,6 W

76,8 W

76,8 W

Пульсация и Шум

100mVp-p

150mVp-p

240mVp-p

Напряжение Adj. Диапазон

12-14 V

24-28 V

48-53 V

Напряжение толерантность

± 2%

± 1%

± 1%

Нестабильность выходного напряжения

± 1%

± 1%

± 1%

Регулирование нагрузки

± 1%

± 1%

± 1%

Настройка, время самовыравнивания

1000 мс, 60 мс/230 В переменного тока 1800 мс, 60 мс/115 В переменного тока при полной нагрузке

Время заддержки

60 мс/230 В переменного тока 12 мс/115 В переменного тока при полной нагрузке

Входной сигнал

Напряжение диапазон

85 ~ 264VAC 47 ~ 63Hz; 120 ~ 370VDC

Переменного тока

1.6A/115 V 0.96A/230 V

Эффективность

76%

80%

81%

Пусковой ток

Холодный старт 20A/115VAC 40A/230VAC

Ток утечки

<1mA/240VAC

Защита

Защита от перегрузки

Номинальная выходная мощность 105% ~ 150%

Тип защиты: ограничение постоянного тока, восстанавливается автоматически после удаления неисправности

По сравнению с Напряжение

15-16,5 V

29-34 V

58-65 V

Тип защиты: выключение напряжения o/p, повторное включение для восстановления

Над темп.

85±5deg (TSW1) обнаружение на теплоотвод силового транзистора

Тип защиты: выключение напряжения o/p, восстанавливается автоматически после того, как температура опускается

Окружающая среда

Работая Temp. Влажность

-10 ~ + 60 градусов; 20% ~ 90% RH без конденсации

Температура хранения. Влажность

-20 ~ + 85 градусов; 10% ~ 95% относительной влажности

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин, каждый по осям X, Y, Z

Безопасность

Выдерживать Напряжение

I/P-O/P: 3 кВ AC I/P-FG: 1,5 кв AC O/P-FG: 0,5 кв AC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500 В постоянного тока/25 градусов/70% относительной влажности

Стандарт

Безопасность Стандартный

Дизайн относится к UL508, TUV EN60950-1

EMC Стандартный

EN55011, EN55022, EN61000-3-2,-3, EN61000-4-2, 3,4, 5,6, 8,11, EN55024, EN61000-6-2, уровень тяжелой промышленности

Другие

Измерение

55,5*125,2*100 мм (Д * Ш * В)

Вес

0,6 кг

Упаковка

20 штук/13 кг/1,29 храповой

Обратите внимание

1. Все параметры, не указанные специально, измеряются на входе 230 В переменного тока, номинальной нагрузке и 25 градусов температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завернутого параллельным конденсатором 0,1 μ & 47μ.

3. Допуск: включает допуск установки, регулирование линии и регулирование нагрузки.

4. Блок питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно все еще отвечает требованиям EMC.
