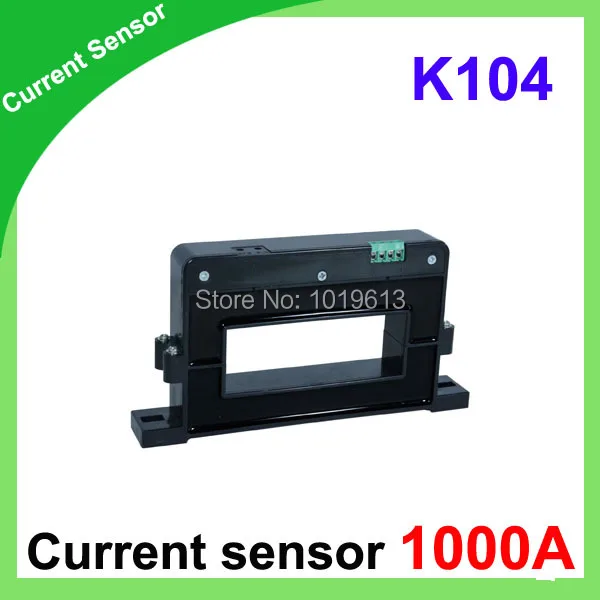

AC/DC тока Сенсор 1000a эффекте Холла Сенсор открытые петли k104 тип преобразователя тока
Описание
Код Особенности:
K104
Серия discreating Hall Effect Датчик тока является открытым петельным устройством на основе принципа измерения Холла эффект,
С гальванической изоляцией между первичной и вторичной цепи. Он обеспечивает точное электронное измерение DC, AC или импульсных течений
(TA = 25 ±5, RL = 2 КΩ, Cl = 10000pf)
| Тип | K104- 1000A | K104- 2000A | K104- 3000A | K104- 4000A | K104- 5000A | Блок |
| Номинальный ток (ipn) | ± 1000 | ± 2000 | ± 3000 | ± 4000 | ± 5000 | A |
| Диапазон измерения (IP) | 0-± 2000 | 0-± 3000 | 0-± 4500 | 0-± 6000 | 0-± 7500 | A |
| Номинальная выходная мощность | @ IP = ± ipn ±4±1% | V | ||||
| Напряжение питания | ± 12, ± 15 | V | ||||
| Мощность потребление | <25 | MA | ||||
| Напряжение смещения | @ IP = 0 ± 20 | МВ | ||||
| Магнитная смещение | @ IP = ±ipn ipn-0 ± 20 | МВ | ||||
| Смещение дрейфа | @-40 ~ + 85 ≤ ± | МВ/ | ||||
| Выход Drift | @-40 ~ + 85 ≤ ± | МВ/ | ||||
| Линейность | @ IP = 0-± ipn 1 | % Fs | ||||
| Время отклика | @ 50A/мкс, 10%-90% 7 | МКС | ||||
| Гальваническая развязка | @ 50 Гц, ac, 1 мин. 6 | Кв | ||||
Аппликации
· Переменной скоростью
· Сварочный аппарат
· Батарея поставляется аппликации
· Источник бесперебойного питания (ИБП)
· Электрохимический
Механическое измерение (только для справки)
Примечания:
1. Все размеры в мм.
2. Общая допуск ± 1 мм
3. elucidation: 1: + 15 В 2:-15 В 3: v0ut 4: 0 В
Направлениях для использования
1. когда сила тока будет измерена, проходит через датчик, напряжение будет измеряться на выходе. (Примечание: ложная проводка может привести к повреждению датчика)
2. Таможенные органы могут регулировать производственную амплитуду датчика в зависимости от потребностей.
3. Пользовательские конструкции в разных номинальных входных тока и выходное напряжение доступны.
Стандарты
· Ul94-V0.
· En60947-1:2004
· IEC60950-1:2001
· EN50178: 1998
· SJ 20790-2000
Вообще Дата
| Значение | Блок | |
| Рабочая температура (та) | От-40 до + 85 | |
| Температура хранения (TS) | От-40 до + 125 | |
| Масса (ОК) (м) | 960 | G |
Характеристики
- Структура обмотки
- Тороидальный
- Индивидуальное изготовление
- Да
- Номер модели
- K104 1000A
- Применение
- Текущий
- Фаза
- Одна
- Количество обмоток
- Автотрансформатор
