10 шт. ЧПУ одной оси TB6600 Драйвер шагового двигателя совета 4.5A для 2-фазный шаговый двигатель # SM643 @ SD

Описание

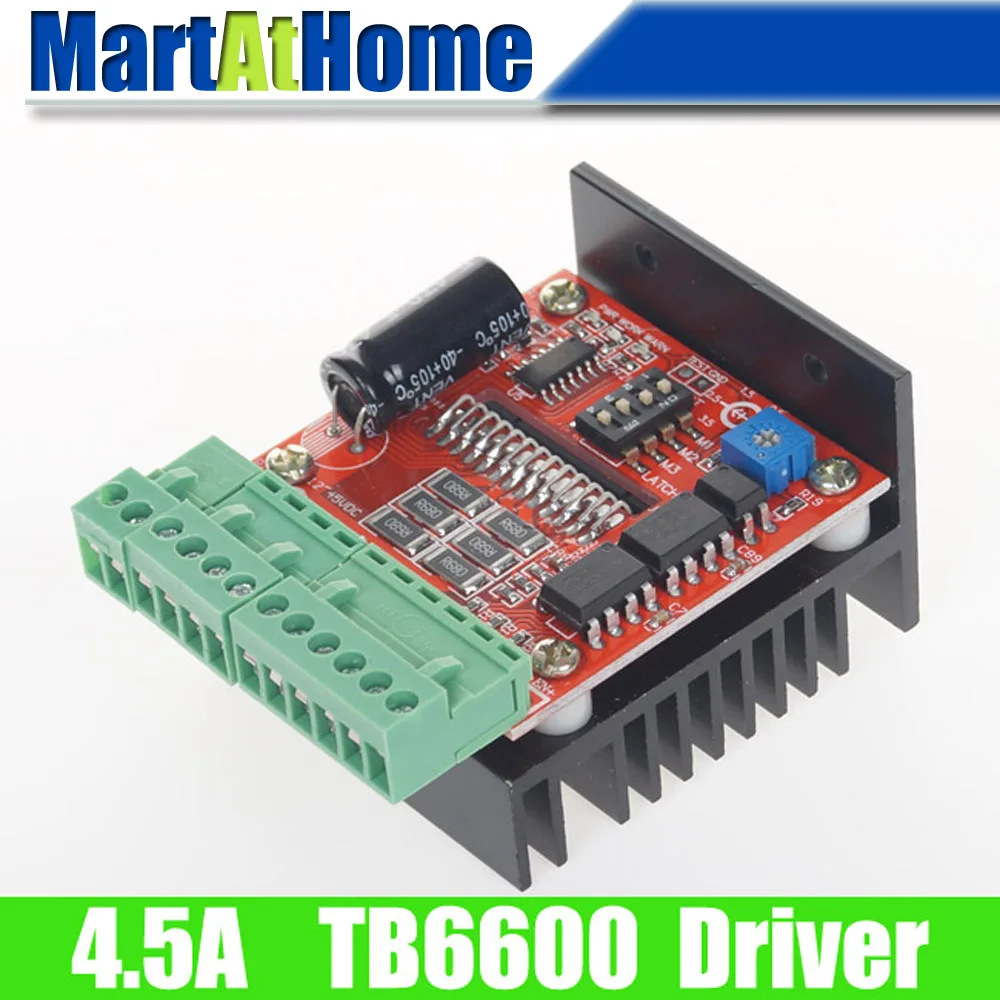

ЧПУ одна ось TB6600 шаговый двигатель драйвер платы 4.5A

Для 2-фазный шаговый двигатель

I. Описание:

Это последний Драйвер шагового двигателя с одной осью. Он разработан нашей компанией, чтобы удовлетворить всех, кто любит резьбы машины DIY. Рабочее напряжение 12-50 В постоянного тока. Он может управлять двухфазным шаговым двигателем, ток 4,5 А.

II. Особенности:

1, используя новый биполярный метод непрерывной резки тока

2, с автоматической функцией половинного тока

3, максимальная частота входного импульса до 15 кГц

4, поддержка до 16 сегментов

5, ток 0,5 ~ 4,5 А, 8-Скорость Регулируемая функция

6, красивая оболочка, анодированная пескоструйная, лазерная печать.

III. Схема подключения

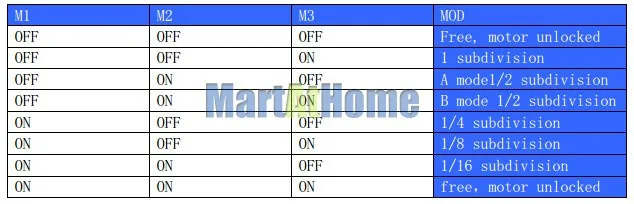

1-входной интерфейс источника питания, как показано на рисунке 3, слева-GND, справа-VCC. Входное напряжение 12 ~ 50 В. Шаг DIRVER порт является интерфейсом шагового двигателя, определение B +, B-, A +, A-слева направо. CTR Порт-это интерфейс ввода управления, определения DIR-, DIR +, шаг-, шаг +, EN-, EN + слева направо. Мод SW переключается при выборе режима работы, как на картинке 3, определение M1, M2, M3, защелка от вверх до вниз. Они управляют разделением и режимом сброса (вы должны использовать режим сброса, когда подделение производит ошибку.)

Внимание:

Как показано на рисунке 3, выключен Переключающийся циферблат влево, включен циферблат вправо.

Защелка:

ON: автоматический режим восстановления, OFF: Режим восстановления вручную.

Ток является потенциометром регулировки тока, вращение по часовой стрелке может уменьшить до мин 0.5A, антиблокировочный поворот может увеличиться до максимум 4,5 А. Сенсорная точка обнаружения тока, 0 ~ 4.5A ток Соответствует напряжению 0 ~ 3 В.

IV. Содержимое упаковки:

1 х ЧПУ одна ось TB6600 шаговый драйвер платы 4.5A Руководство по эксплуатации на английском языке(Пожалуйста, сообщите нам ваш адрес электронной почты, мы отправим его вам по электронной почте)
