Описание

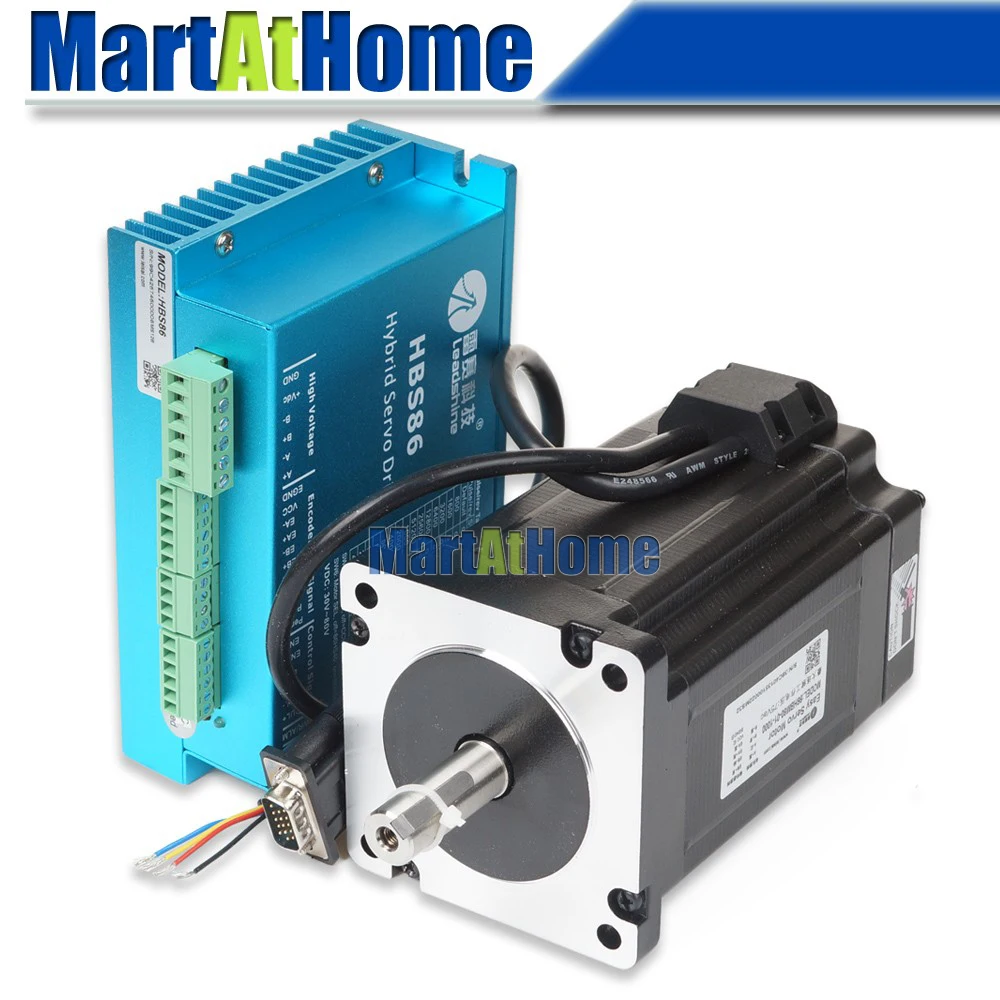

Leadshine 300 Вт 2-фазный ЧПУ замкнутый контур Гибридный серво комплект привода HBS86 привод & 86HS80-EC мотор # SM593

HBS86 сервопривод

Особенности

30 ~ 80 в, 8.2A пиковая, без настройки, отклоняет потерю синхронизации

32-bit DSP основе алгоритм векторного управления, чтобы сочетают в себе преимущества открытый контур шаговый сервопривод дисков. Шаг/направление или CW/CCWВходного сигнала команды. По умолчанию Максимальная частота 200 K; 500 K опционально. Входное напряжение: 20-80 В постоянного тока. На основе нагрузки автоматически отрегулирован выходной ток 0-8.2A. По умолчанию 4000 (1/20) микрошаговый разрешение; 200-104000 (увеличение на 200) программное обеспечение настраивается. Нет стойла и Нет потери шага. Замкнутая петля между приводом и приводной двигатель для устранения потери синхронизации движения в шаговых системах открытого цикла. Плавное движение и сверхнизкий уровень шума двигателя; Дополнительный низкий нагрев двигателя. Быстрый отклик, без задержки и почти без времени. Высокий крутящий момент при запуске и низкой скорости, высокая жесткость в режиме ожидания. Нет настройки для легкой настройки над традиционными сервоприводами. Нет избыточной съемки; нет охоты на традиционные сервосистемы. Гораздо более низкая стоимость, чем традиционные системы сервопривода.

Описание

Серия HBS предлагает альтернативу для приложений, требующих высокой производительности и высокой надежности, когда сервопривод был единственным выбором, в то время как он остается экономически эффективным. Система включает в себя 3-х фазный шаговый двигатель в сочетании с полностью цифровое изображение, высокая производительность и внутренний энкодер, который используется для того, чтобы закрыть позицию, скорость и текущие циклы в режиме реального времени, как сервосистемы. Он сочетает в себе лучшие технологии сервопривода и шагового двигателя, а также обеспечивает уникальные возможности и усовершенства над ними, в то время как за небольшую стоимость системы сервопривода.

Приложений

Серия HBS предлагает альтернативу для приложений, требующих высокой производительности и высокой надежности, когда сервопривод был единственным выбором, в то время как он остается экономически эффективным. Его отличная функция быстрого отклика и отсутствие охоты делает его идеальным для приложений, таких как склеивание и системы зрения, в которых требуется быстрое движение с коротким расстоянием и охота будет проблемой. И он идеально подходит для приложений, где оборудование использует механизм привода ремня или в противном случае имеет низкую жесткость, и вы не хотите, чтобы я вибрировать при остановке.

Механический Технические характеристики

Подходящий двигатель Параметры:86HS80-EC-1000 мотор

Гибридные серводвигатели Leadshine или шаговые двигатели с кодировщиками предназначены для работы с гибридными сервоприводами серии Leadshine HBS, включая HBS57, HBS86 и HBS86H. В настоящее время они доступны в раме NEMA 23 с крутящим моментом 0,9, 1,0 или 2,0 нм, и NEMA 34 с удерживающим крутящим моментом 4,0 или 8,0 нм. Все эти гибридные сервомоторы интегрированы с 4000 PPR (1000-line) оптические инкрементные датчики положения.

HBS86 может работать со следующими Leadshine трехфазные гибридные шаговые двигатели с кодировщиком следующим образом:

86HS80-EC-1000 Механическая Спецификация

Посылка включает в себя:

1 х Гибридный сервопривод Комплект привода HBS86

1 x 86HS80-EC мотор
