ЧПУ комплект 4 оси, 4 шт. 1 Ось TB6560 Драйвер + один интерфейс доска + 4 шт. Nema23 312 унций-в шаговый двигатель + один источник питания
Цена: $122.8
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание

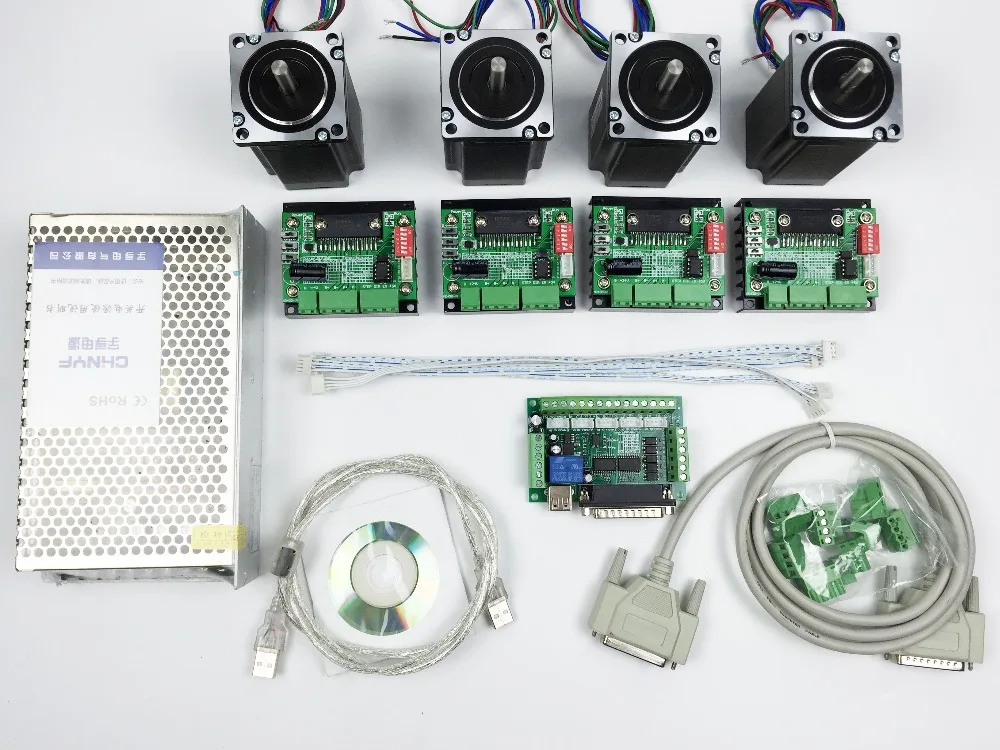

Посылка включает в себя
1 х 24 V/10A импульсный источник питания светодиодного табло
4 х 1 оси TB6560 Драйвер шагового двигателя
4x57HS76 3A 312 oz/в шаговый двигатель
1x5 коммутационная плата со стержнем
1 x DB25 параллельный кабель
USB кабель (1 шт.);
4 x сигнальные кабели
Руководство пользователя на английском языке отправит компакт-диск или электронную почту
Описание продукта:
Особенности:
5 коммутационная плата со стержнем
1. полную поддержку MACH3, KCAM4, EMC2 и поддержка параллельный порт для управления программным обеспечением хоста;
2. приводит ко всему параллельному порту 12 выход системы передач pin, который может контролировать пять шаговых двигателей;
3. С распределительный щит на 5 входной интерфейс, можете взять концевой выключатель и переключатель аварийной остановки, сброс, и нож;
4,5 светодиодный Вход показывает состояние входного сигнала;
5. С способом управления реле 12A, нормально открытый, нормально закрытый провод, удобное соединение;
6. Источник питания 5 В USB или внешний источник питания для облегчения доступа внешнего источника питания;
7. На внешнем приводе включается усиление сигнала, фильтрация, улучшенная обработка;
8. пульс, направление формирования сигнала, увеличенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с;
9. Выход шпильки с интерфейс расширения может 2,54 мм поршневой палец 2.54mmXH-Block (цветовой блок);
Одноосный Драйвер шагового двигателя
1. Не рекомендуется использовать новый импортный японский Toshiba TB6560 чип;
2. В основе используется плотный радиатор зубов, охлаждение супер, для обеспечения стабильной работы оборудования;
3. Входной сигнал с помощью высокоскоростной оптоизоляции, чтобы гарантировать не терять шаги, которые сигналы направления импульса с таким же уровнем 6N137, двойной высокоскоростной оптрон;
4. Различные режимы полупотока и выбор полупотока тока, использование более гибкого
5. режим распада регулируется, чтобы обеспечить гладкость двигателя;
6. компактные размеры, размер охлаждающей площадки: 75 мм * 65 мм, четыре механических установки позиционирования Размер отверстия: 67 мм * 58, диаметр монтажного отверстия 4 мм
7. Установить метод детальной таблицы на доске, легко использовать;
8. С защитой от обратного замыкания, даже если не будьте осторожны с вилкой питания и не сгорит чип, это очень безопасно для использования.
Технические характеристики:
Одночиповый мотор для синусоидального микроступенчатого управления шаговые двигатели
Включение в индикацию светодиода
3Amps-34Volts (напряжение питания: 12-34DC)
Полный шаг, половина шаг, восемь шаг и шестая шаг (выбор с переключателями)
Крутящий момент (100%, 75%, 50%, 20%)
Рабочий ток (выбор 0-3A с SW1/SW2/SW3)
4 провода, 6 проводов, 8 проводов шаговые двигатели могут быть использованы
Два этапа биполярный драйвер
Простая проводка со стандартными винтовыми клеммами
Повышенная частота до 100 кГц
Защита предохранителя на рельсах питания (защищает плату, но также ваш источник питания и мотор)
Номинальное напряжение: 12 В-24 В постоянного тока
Максимальный ток: 3A
Ток можно отрегулировать (настройки тока):
0.5A, 1A, 1.5A, 2A, 2.5A, 3A
Подделение регулируется (режим возбуждения):
1,2, 8,16
Регулировка затухания (режим распада):
0% ---- режиме распада
25% --- режим медленного распада
50% --- подача заявки на обычном режиме
100%-режим быстрого распада
С помощью регулирования режима распада может улучшить ходовое состояние шагового двигателя, чтобы устранить шум и дрожание в движении двигателя шагового двигателя блокировки.
Автоматические настройки полупотока (настройки крутящего момента):
20% ---- нет импульсного тока уменьшен до 20% нормального рабочего тока
50% ---- нет импульсного тока уменьшен до 50% нормального рабочего тока
75% ---- нет импульсного тока уменьшен до 75% нормального рабочего тока
100% --- нет импульса, когда ток уменьшен до нормального рабочего тока 100
Шаговый двигатель
Двухфазный шаговый двигатель 57J1876-447 подходит для широкого спектра применений управления движением. Завершенный с 8 приводами мотора, мотор может быть соединен несколькими различными способами, включая биполярные серии, биполярные параллельные и однополярные.
Особенности:
• Шаговый угол 2 фазы 1,8 °
• NEMA 23
• Холдинг toque 2,2 N * m (312 oz-in)
• Высокая точность
• Плавное перемещение
• Низкий нагрев двигателя
• Защита от низкого движение шума
Подходит для всех видов малого оборудования и инструментов автоматизации, таких как: пневматическая маркировочная машина, маркировочная машина, станок для резки, лазерная маркировочная машина, плоттер, малая гравировальная машина, станки с ЧПУ, оборудование для обработки и т. д. эффективность очень высока для пользователей, которые предполагают низкую вибрацию, небольшой шум, Высокая точность и высокая скорость малого оборудования.
Красный: A +
Синий:-
Зеленый: B +
Черный: в-режиме
Импульсный источник питания светодиодного табло
1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность
3.100% тест на полную нагрузку
4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева
5. Встроенный вентилятор-кулер от постоянного тока управления
6. Рабочая частота 25 кГц
7. Входное напряжение: 220 В
8. Выходное напряжение: 24 В
9. Выходной ток: 10А
10. Выходная мощность: 250 Вт
11. 1 год гарантии
12. Размер: 215*115*50 мм (Д * Ш * В)
Оплата
Если у вас возникли проблемы с оплатой, пожалуйста, свяжитесь с нами!
Если вам нужно купить больше товаров, но цена не очень дешевая, пожалуйста, свяжитесь с нами!
Гарантия
Все продукты были проверены и упакованы в хорошем состоянии перед отправкой.
Все люди имеют гарантию 1 год.
Если вы не удовлетворены нашим товаром и обслуживанием. пожалуйста, сначала свяжитесь с нами, прежде чем оставить неположительные отзывы или спор. Мы постараемся сделать все возможное, чтобы решить проблемы.
Характеристики
- Тип двигателя
- Двигатель постоянного тока
- Motor Type
- Stepper Motor
- Model Number
- CNC 4 Axis Kit
- motor
- nema23 312 Oz-in 4A
- Drive
- 4 Axis,3.A
- Power supply
- 250W,24V/10A
- interface board
- 5 Axis
