ЧПУ Комплект 3 оси, 3 шт. TB6560 1 Ось Драйвер шагового двигателя + один коммутационная плата + 3 шт. Nema23 312 унций в двигатель + один источника
Цена: $123.8
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание

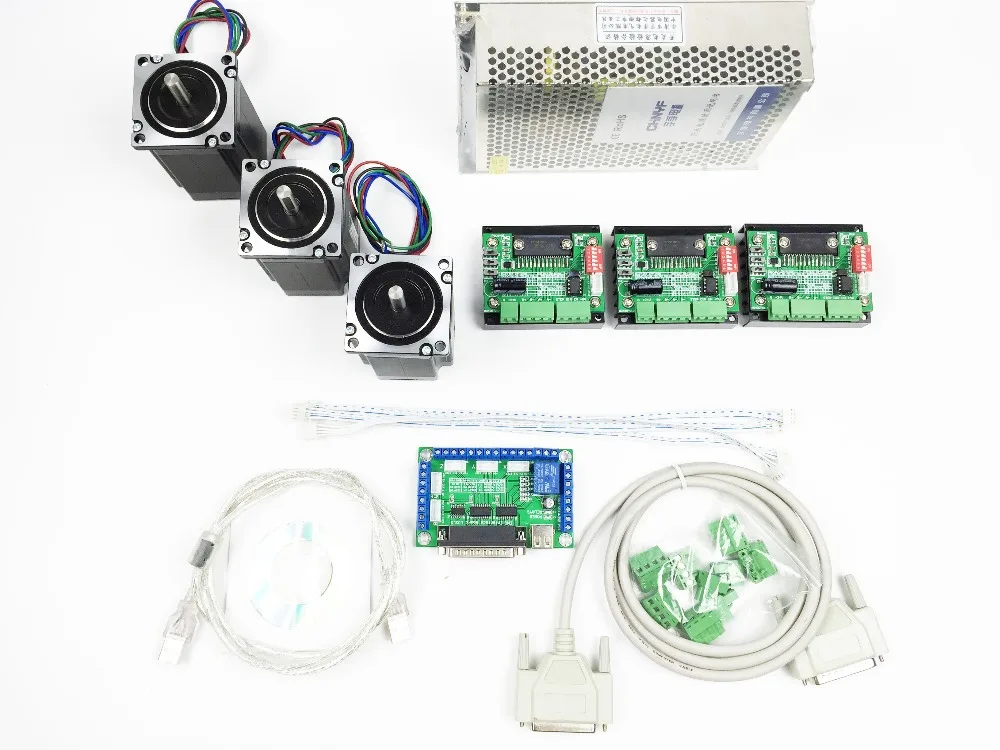

Посылка включает в себя
1 х 24 В/10 А Импульсный источник питания
3x1 Ось TB6560 Драйвер шагового двигателя
3x57HS76 3A 312 oz/в шаговый двигатель
1 х 5 осевая коммутационная плата
1 х DB25 параллельный кабель
USB кабель (1 шт.);
3 x сигнальных кабелей
Руководство пользователя на английском языке отправит по компакт-диску или электронной почте
Описание продукта:
Особенности:
5 оси коммутационная плата
1. Полная поддержка MACH3, KCAM4, EMC2 и Поддержка параллельного порта для управления программным обеспечением хоста;
2. Приводит ко всему параллельному порту 12 данных выход системы передач pin, который может управлять пятью шаговыми двигателями;
3. С распределительный щит на 5 входной интерфейс, можете взять концевой выключатель и переключатель аварийной остановки, сброс, и нож;
4,5 светодиодный Вход показывает состояние входа;
5. С способом 12А реле управления, нормально открытые, нормально закрытые провода, удобное подключение;
6. Питание 5 в USB или внешний источник питания для облегчения доступа внешнего источника питания;
7. На внешнем накопителе включается усиление сигнала, фильтрация, улучшенная обработка;
8. Пульс, направление формирования сигнала, увеличенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с;
9. Выходные контакты с интерфейсом расширения могут 2,54 мм pin 2,54 mmxh-Block;
Одноосный Драйвер шагового двигателя
1. Использование нового импортного японского чипа Toshiba TB6560;
2. В основании используются плотные зубы радиатора, охлаждения супер, для обеспечения стабильной работы оборудования;
3. Входной сигнал с использованием высокоскоростной опто-изоляции для обеспечения не теряя шагов, которые импульсное направление сигнализирует с тем же уровнем 6N137, двойной высокоскоростной оптопара;
4. Разнообразие полу-потока режима и выбор полу-потока тока, использование более гибкого
5. Режим распада регулируется, чтобы обеспечить плавность работы двигателя;
6. Компактные размеры, размер охлаждающей колодки: 75 мм * 65 мм, четыре механические установки позиционирования Размер отверстия: 67 мм * 58, диаметр монтажного отверстия 4 мм
7. Установить метод детальной таблицы на доске, простой в использовании;
8. С анти-обратным замыканием, даже если не осторожно, штекер питания обратно и не будет сжигать чип, это очень безопасно в использовании.
Технические характеристики:
Одночиповый драйвер двигателя для синусоидального микроступенчатого управления шаговыми двигателями
СВЕТОДИОДНАЯ индикация включения
3 ампер-34 вольт (Напряжение питания: 12-34DC)
Полный шаг, полшага, восемь шагов и шестнадцать шагов (выбор с dipswitches)
Крутящий момент (100%, 75%, 50%, 20%)
Рабочий ток (выбор 0-3A с SW1/SW2/SW3)
4 провода, 6 проводов, 8 проводов шаговые двигатели могут быть использованы
Два этапа биполярный драйвер
Простая проводка со стандартными винтовыми клеммами
Частота до 100 кГц
Защита предохранителя на рельсах электропитания (защищает плату, но также ваш источник питания и мотор)
Номинальное напряжение: DC 12 V-24 V
Максимальный ток: 3A
Ток можно регулировать (настройки тока):
0.5A, 1A, 1.5A, 2A, 2.5A, 3A
Подделка регулируется (режим возбуждения):
1,2, 8,16
Регулировка затухания (режим затухания):
0% ---- режиме распада
25% --- режим медленного распада
50% --- подача заявки на обычном режиме
100%-режим быстрого распада
Через регулирование режима распада может улучшить рабочее состояние шагового двигателя, для устранения шума и дрожания в движении двигателя блокировки шагового двигателя.
Автоматические настройки полупотока (настройки крутящего момента):
20% ---- импульсный ток не снижается до 20% нормального рабочего тока
50% ---- импульсный ток не снижается до 50% нормального рабочего тока
75% ---- импульсный ток не снижается до 75% нормального рабочего тока
100% --- отсутствие импульса, когда ток снижен до нормального рабочего тока 100
Шаговый двигатель
Двухфазный шаговый двигатель 57J1876-447 подходит для широкого спектра применения управления движением. Завершенный с 8 приводами мотора, мотор может быть соединен несколькими различными способами, включая биполярные серии, биполярные параллельные и однополярные.
Особенности:
• 2 Фаза 1,8 ° Шаговый угол
• NEMA 23
• Удерживает toque 2,2 Н * м (312 унций-в)
• Высокая точность
• Плавное перемещение
• Низкий нагрев двигателя
• Защита от низкого движение шума
Подходит для всех видов малого оборудования и инструментов автоматизации, таких как: пневматическая маркировочная машина, маркировочная машина, машина для резки, лазерная маркировочная машина, плоттер, маленькая гравировальная машина, станки с ЧПУ, погрузочно-разгрузочное оборудование и т. Д. эффективность очень высока для пользователей, которые рассчитывают на низкую вибрацию, небольшой шум, Высокая точность и высокая скорость малого оборудования.
Красный: A +
Синий:-
Зеленый: B +
Черный: в-режиме
Импульсный источник питания светодиодного табло
1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность
Тест на сжигание при полной нагрузке (3.100%)
4. Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
5. Встроенный вентилятор охлаждения постоянного тока
6. Рабочая частота 25 кГц
7. Входное напряжение: 220 В
8. Выходное напряжение: 24 В
9. Выходной ток: 10А
10. Выходная мощность: 250 Вт
11. 1 год гарантии
12. Размер: 215*115*50 мм (Д * Ш * В)
Оплата
Если у Вас возникли какие-либо проблемы с оплатой, пожалуйста, свяжитесь с нами!
Если вам нужно купить больше товаров, но цена не очень дешевая, пожалуйста, свяжитесь с нами!
Гарантия
Все продукты были проверены и упакованы в хорошем состоянии перед отправкой.
Все товары имеют гарантию 1 год.
Если вы не удовлетворены нашим товаром и обслуживанием. Пожалуйста, свяжитесь с нами, прежде чем оставлять положительные отзывы или спор. Мы постараемся сделать все возможное, чтобы решить проблемы.
Характеристики
- Motor Type
- DC Motor / Stepper Motor
- Model Number
- CNC 3 Axis Kit
- motor
- nema23 312 Oz-in 4A
- Drive
- 4 Axis,3.A
- Power supply
- 250W,24V/10A
- interface board
- 5 Axis
