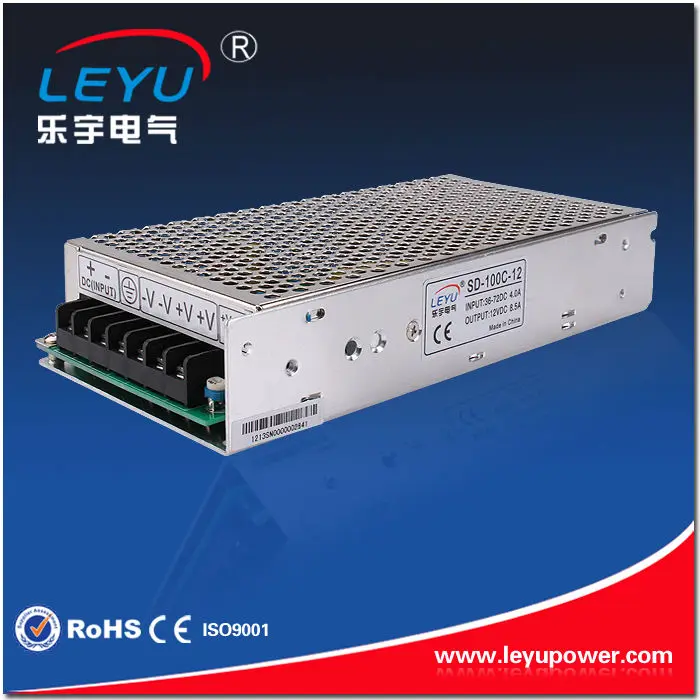

51-100 W dc источник питания постоянного тока 100 w 48 v-24 v преобразователь, быстрая доставка, высокое качество, блок питания

Спецификация

Выход

Модель

SD-100A-5

SD-100C-5

SD-100D-5

SD-100B-12

SD-100C-12

SD-100D-12

SD-100B-24

SD-100C-24

SD-100D-24

SD-100B-48

SD-100C-48

SD-100D-48

DC Напряжение

5 V

12 V

24 V

48 V

Номинальный ток

20A

8.5A

4.2A

2.1A

Постоянная сила тока

0 ~ 20A

0 ~ 8.5A

0 ~ 4.2A

0-2.1A

Номинальная Мощность

100 W

102 W

100,8 W

100,8 W

Пульсация и Шум

100mVp-p

120mVp-p

150mVp-p

150mVp-p

Напряжение Adj. Диапазон

4,5 ~ 5.5VDC

11 ~ 16VDC

23 ~ 30VDC

43,2-52.8VDC

Напряжение толерантность

±2. 0%

±1. 0%

±1. 0%

±1. 0%

Нестабильность выходного напряжения

±0. 5%

±0. 3%

±0. 2%

±0. 2%

Регулирование нагрузки

±0. 5%

±0. 3%

±0. 2%

±0. 2%

Настройка, время самовыравнивания

2 s, 50 ms (только режим D) при полной нагрузке

Время заддержки

20 мс (только режим D) при полной нагрузке

Входной сигнал

Напряжение диапазон

A: 9,2 ~ 18VDC B: 19 ~ 36VDC C: 36 ~ 72VDC D: 72 ~ 144VDC или 85 ~ 132VAC

Эффективность

74%

75%

76%

75%

77%

80%

78%

81%

83%

78%

81%

83%

Постоянный ток

4.8A/24 V

2.4A/48 V

1.8A/96В

4.8A/24 V

2.4A/48 V

1.8A/96В

4.8A/24 V

2.4A/48 V

1.8A/96В

4.8A/24 V

2.4A/48 V

1.8A/96В

Пусковой ток

D: 18A/96VDC

Ток утечки

<0,75 мА/120 В переменного тока (SD-100D)

Защита

Защита от перегрузки

105 ~ 135% Номинальная выходная мощность

Тип защиты: режим Hiccup, восстанавливается автоматически после удаления неисправности

По сравнению с Напряжение

5,75 ~ 6,75 в/10% нагрузка

Нагрузка 16,8 ~ 20 в/10%

31,5 ~ 37,5 в/10% нагрузка

60,2-79,2/10% нагрузки

Тип защиты: режим Hiccup, восстанавливается автоматически после удаления неисправности

Окружающая среда

Работая Temp.

-10 ~ + 60deg (см. "кривую отклонения")

Рабочая влажность:

20 ~ 90% RH без конденсации

Температура хранения., влажность

-20 ~ + 85deg, 10 ~ 95% RH

Темп. Коэффициент

±0. 03%/deg (0 ~ 50deg)

Вибрация

10 ~ 500 Гц, 2 г 10 мин/1 цикл, 60 мин. Каждый вдоль X, Y, Z осей

Безопасность & EMC

Стандарты безопасности

IEC60950-1CB одобрен TUV (только для типа D)

Выдерживать Напряжение

I/P-O/P: 1,5 KVAC I/P-FG: 2,0 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500В DC/25deg/70% RH

Электромагнитное излучение

Соответствие требованиям EN55022 (CISPR22) Класс B

Иммунитет к излучению

Соответствие EN61000-4-2, 3,4, 6,8, уровень легкой промышленности, условия A

Другие

Измерение

199*98*38 мм (Д * Ш * В)

Вес

0,55 кг

Упаковка

30 шт/16,5 кг

Обратите внимание

1. все параметры, не указанные специально, измеряются при 24,48, 96VDC входе, номинальной нагрузке и 25deg температуры окружающей среды.

2. пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 ”витой пары провода, завершенной с 0,1 мкФ и 47 мкФ параллельным конденсатором.

3. Допуск: включает в себя установочный допуск, регулирование линии и регулирование нагрузки.

4. Блок питания считается элементом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно все еще отвечает требованиям EMC.
