5 оси гравировальный станок шаговый двигатель 3.5A 16 сегментов TB6560 драйвер платы

Описание

Особенности

1: до 16 сегментов, высокая точность, более стабильная работа
2: Максимальная 3.5A приводной ток, 4 режима скорости
3: с контролем релейного выхода, привод больше внешних устройств (шпиндель, водяной насос, масляный насос и т. д.)
4: профессиональный дизайн (например, долгосрочный дизайн), профессиональная компоновка (детали строго в соответствии с требованиями электрического сигнала аккуратное расположение минимального количества), супер анти-помех, нагрейте небольшой двигатель, работающий плавно, не теряя шагов

5: биполярная постоянная сила тока chopper приводной двигатель Низкоскоростное неползучее явление, шум, нерезонансный регион.

6: Полностью закрытый оптически изолированный, большой конденсатор, двухступенчатая обработка сигнала, полная защита вашего компьютера и устройства.
7: автоматический полуконтроль потока; Автоматическая термозащита от перегрузки.
8: четыре входного управления, вы можете установить лимит, аварийный стоп, sub

Электрическая производительность (температура окружающей среды Tj = 25 градусов Цельсия pm):
Вход мощность
12-36 V DC блок питания, группа питания.
Выход ток
3а (пик 3.5а)
Подход
Биполярный широкоимпульсный модулятор постоянного тока, выход привода.
Приводной двигатель
42,57, 86 шаговый двигатель s, двухфазный-4 этап (4-провод 6 проводов и 8-жильный шаговый двигатель)
Вес: около 350 граммов.
Требования к окружающей среде:
Охлаждение: Естественное охлаждение.
Использование: Избегайте пыли, масляного тумана и коррозионных газов.
Рабочая температура: 0 ~ + 50 градусов Цельсия
Shock: максимум не превышает 5,7 м/s2.
Экономьте:-20 ~ + 125 градусов Цельсия, Избегайте пыли, лучше всего использовать оригинальную коробку.

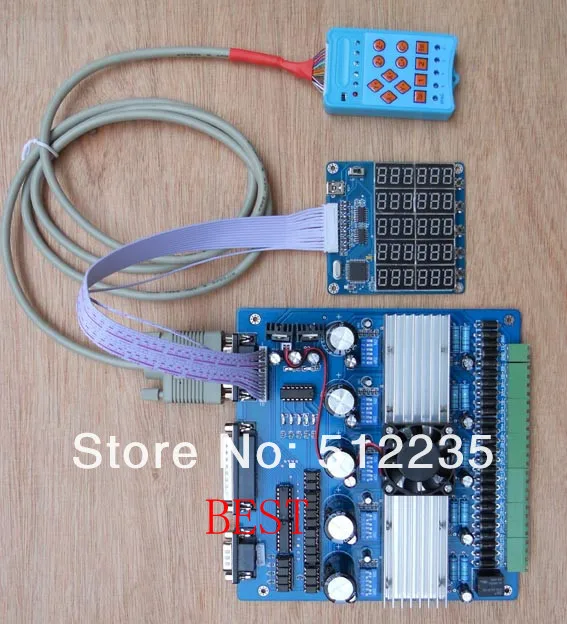

Производственный смонтированный HY-TA4DV-M ниже пример

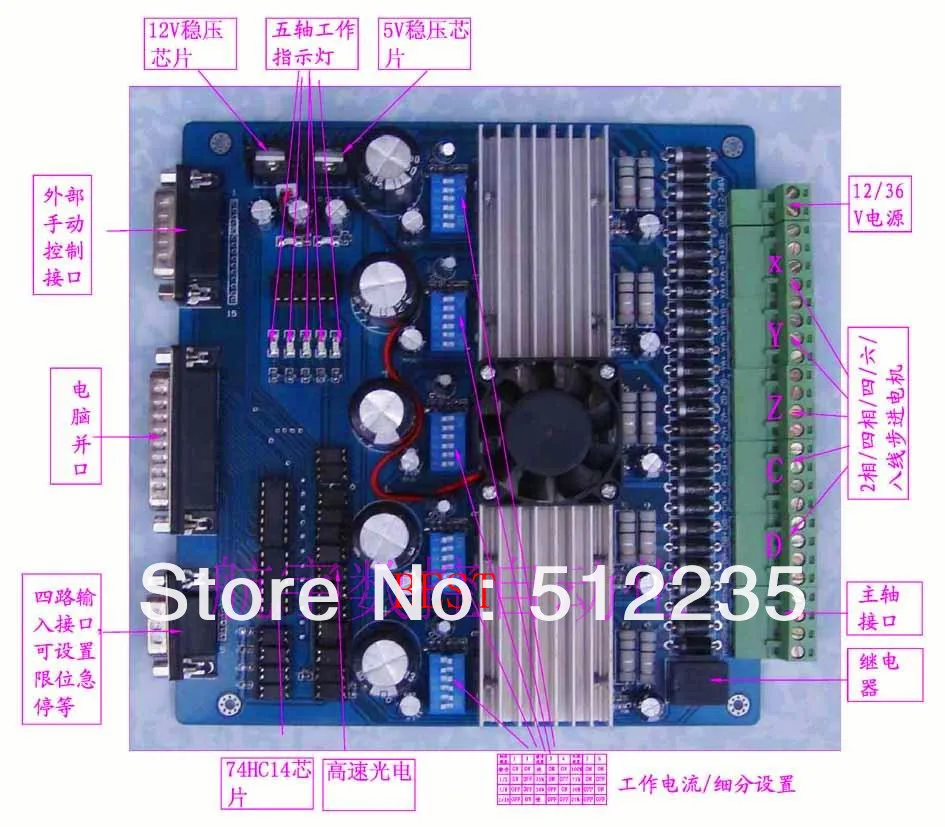

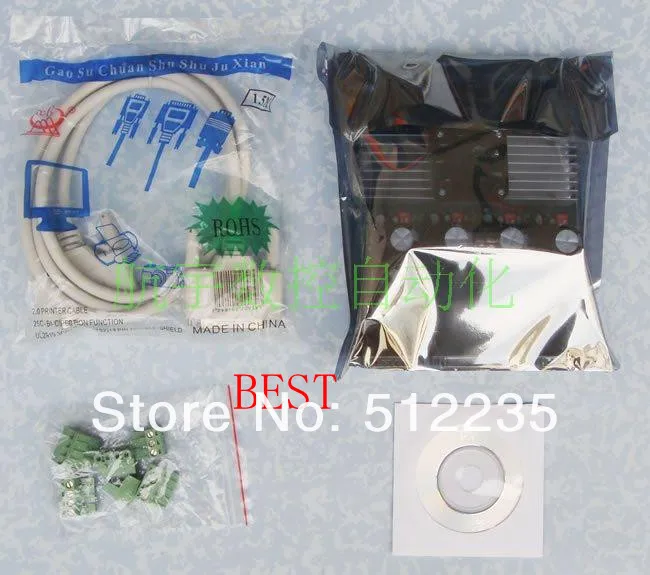

Следующий Рисунок-компоненты платы драйвера, верхний левый угол линий данных параллельного порта, верхний правый угол-нагрузка
Плата драйвера статической защиты, нижний левый угол-это плата интерфейса драйвера, используемая в нижней правой части компакт-диска драйвера.

Посылка
