Описание

Посылка включает в себя:

1 шт. SF-2100C системы

1 шт. 25 ядро отверстие Входная вилка (включая оболочку)

1 шт 25-pin иглы выходной разъем (с оболочкой)

1 шт 15 жил отверстие переходник с дистанционным управлением (в том числе оболочка)

1 шт 15-контактный штекер двигателя (с оболочкой)

1 шт. 9-ти жильная отверстие связи вилка американского стандарта (в том числе оболочка)

1 шт. 3 P Зеленый терминал DC24V разъем питания

1 шт Инструкция (китайский)

1 шт. Руководство пользователя (китайский)

Интерфейс язык отображения : Китайский, английский, русский, французский, испанский, словацкий

Звездного 2-осевой SF-2100C отрезная станочная система с ЧПУ плазменной резки детали машины для резки системы

Пожалуйста, внимательно прочитайте это руководство перед использованием системы.

Меры предосторожности по использованию:

1. После открытия упаковки, пожалуйста, проверьте, повреждена ли система во время транспортировки. Содержимое, указанное в списке упаковки, соответствует содержимое коробки.

2. Это руководство применяется к системе ЧПУ SF-2100C-QG резки, изготовленной компанией Beijing Star Peak control technology co., Ltd.

3. Пожалуйста, проверьте, правильно ли напряжение сетки. Изолирующий трансформатор ac220в используется между сеткой и системой для обеспечения надежной работы системы и безопасности персонала.

4. Система числового контроля требует температуры рабочей среды до 0 °C ~ + 40 °C, и относительная влажность 0-85%.

Требуется специальная защита при работе в условиях высоких температур, высокой влажности и коррозионных газов.

5. Проводка каждой части системы ЧПУ должна быть правильной, и заземляющий провод должен быть в хорошем контакте.

6. Система ЧПУ не позволяет подключать и отключать все кабельные разъемы на задней части корпуса. В результате компания отказывается от гарантии.

7. Линия заднего выходного порта системы ЧПУ не может быть короткой схемой с другими линиями питания; в противном случае CNC будет гореть.

8. В условиях высокой пыли вся машина должна быть пыленепроницаемой, и необходимо регулярно чистить Пыль для обеспечения очистки системы CNC.

9. Система ЧПУ должна управляться специальным лицом, и оператору следует обучить.

10. Не допускается подключение источника питания переменного/постоянного тока, используемого внутри системы ЧПУ к другим устройствам.

11. В случае возникновения проблем, пожалуйста, свяжитесь с нами. Не разбирайте и не модифицируйте систему самостоятельно, не ознакомившись с ней.

12. Обслуживание системы и станка, повседневное техническое обслуживание и проверка каждый раз; выполнение вторичного обслуживания один раз в месяц; выполнение первичного обслуживания каждые шесть месяцев.

13. Параметры, заданные системой чпу, должны быть установлены строго в соответствии с инструкциями, приведенными в этом руководство, или дополнительными инструкциями во время заказа; если заданные параметры находятся за пределами указанного диапазона, система CNC будет работать нормально или даже повреждена.

14. ЖК-экран системы является хрупким, и ЖК-экран должен быть защищен во время использования.

15. Технические характеристики этой системы могут быть изменены без предварительного уведомления.

16. Примечание:

Выходная мощность usb-порта системы очень маленькая, и ее можно использовать только с помощью u-диска. Он не может быть подключен к другим usb-устройствам, чтобы предотвратить повреждение.

Системы функции

SF-2100C-QG режущий станок с ЧПУ подходит для всех видов пламени/плазмы, струи воды высокого давления, лазерной резки, широко используется в металлообработке, рекламе, камне и других отраслях промышленности.

Система очень надежная и имеет возможность сопротивляться плазменным помехам, Молниеносным ударам и скачкам.

Практичный процесс резки пламени/плазмы, автоматическое управление угловым вращением и контроль высоты во время плазменной обработки; Дистанционное управление с беспроводным пультом дистанционного управления.

Он имеет функцию компенсации kerf, и является ли компенсация в программы разумной, и соответствующий отчет сделан для пользователя на выбор;

Восстановление точки останова, функция автоматического отключения питания, автоматические точки останова памяти;

Произвольный выбор и выбор функций обработки точек перфорации;

Имеет функцию эпитаксиальной перфорации для толстых пластин и функцию мостового соединения для тонких пластин;

Выключение, выбор, восстановление точки останова, опциональное положение перфорации и другие функции, значительно облегчают управление пользователя;

Передача резки в любое время;

Он принимает специальный тонкий провод обработки сегментов, что позволяет легко ходить и может широко использоваться в металле резки и рекламы, кованого железа и т. Д.

Библиотеки из 24 графиков (расширяемых и настраиваемых), в которых имеются общие основные части обработки;

Полностью совместим с встаркам программное обеспечение для раскроя, совместимый с МДО (Германия), Fastcam и другие основные программное обеспечение для раскроя;

Преобразование китайского и английского интерфейса управления, динамический графический дисплей, 1-8 раз графического увеличения, автоматическое отслеживание движущихся точек, U диск чтения программы и своевременное обновление программного обеспечения.

1,2 техническими показателями

Процессор: Использование промышленного класса ARM обработки чип;

Дисплей: 7-дюймовый цвет ЖК-дисплей Дисплей;

Вход \ выход: система обеспечивает 16 оптически изолированных входов s и 16 оптически с изолированными выходами.

Количество осей связи: 2 оси, (может управляться x-осью двусторонней или y-осью двусторонней)

Максимальная скорость: не менее 24 м/мин;

Импульсный эквивалент: Гибкая регулировка;

Место хранения: 4G большой объем пользовательской программы хранения, процедуры обработки не являются ограниченными;

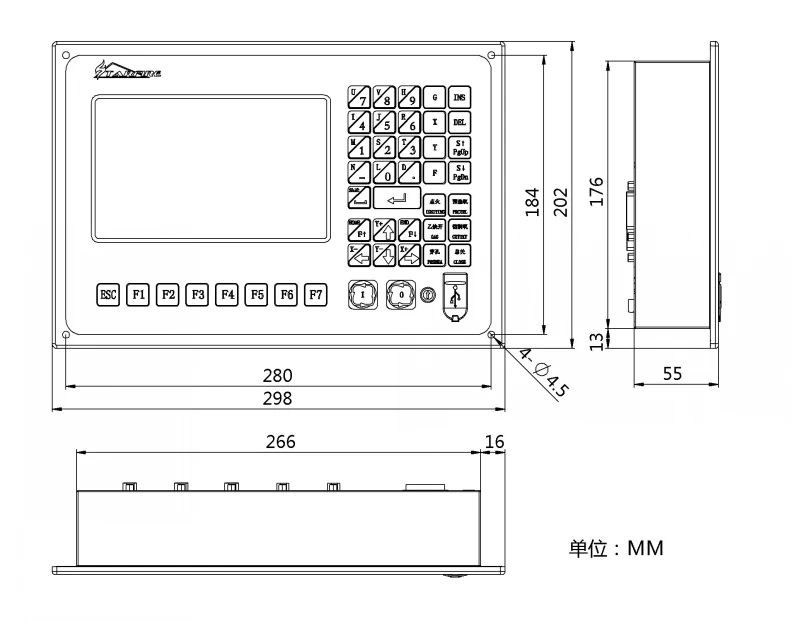

Размер шасси: 298 × 202 × 65 (мм);

Рабочая температура: 0 ° C ~ + 40 ° C; Температура хранения:-40 ° C ~ + 60 ° C;

Функция определение слова:

N команда сегментный номер

G Функция Приготовления

M вспомогательная функция

T Функция инструмента (в этой системе ширина пламени)

L номер цикла, время задержки

X ось X (диаметр) абсолютные координаты

Y оси абсолютные координаты

I когда дуга обрабатывается, значение Центральной координаты уменьшается на значение исходной точки оси X.

При механической обработке дуги значение Центральной координаты уменьшается на значение начальной точки оси Y.

R радиус дуги Спецификация

Спецификация высоты H arc string

-Вспомогательный переменной

F Спецификация скорости обработки для G01, G02, G03

Описание параметров:

Скорость параметр

Скорость запуска, время регулировки и максимальный лимит скорости каждой оси;

Системы параметры

Электронный механизм соотношения каждой оси, машинного происхождения, опорной точки, люфта, смещения линии, мягкого положительного/отрицательного ограничения;

Кислородной резки параметры

Задержка зажигания, задержка предварительного нагрева, задержка резки пистолета вверх/вниз, перфорация факела вверх/вниз, задержка пирсинга и т. Д.

Параметра плазмы

Задержка позиционирования режущего пистолета, M команда для arcing, M команда для дуговой поломки, выбор давления дуги, выбор определения местоположения, задержка пирсинга;

Контроль параметров

Выбор пламени/плазмы, ограничение скорости обработки, выбор края перфорации, метрический/Императорский выбор и т. Д.

Функция хранения

Измененные параметры сохранены в области параметров.

Нажмите клавишу S непрерывно, чтобы выбрать внешнюю кнопку ручного управления, чтобы выбрать, является ли она действительной или неправильной.

Инструкции по обновлению программного обеспечения (бесплатное обновление программного обеспечения)

Во-первых, действия

1. Отформатируйте флешку в формате FAT или FAT32. Рекомендуется использовать формат жира.

2. Скопируйте обновленный файл в USB флэш-накопитель. Имя файла обновления должно быть STARTCNC. EXE.

3. Нажмите и удерживайте кнопку со стрелкой на левой стороне usb-порта для включения в систему, питания системы и подключите usb-диск к usb-порту системы.

4. Система автоматически входит в интерфейс обновления, нажмите кнопку F1 на панели (т. Е. Соответствующую кнопку обновления);

5. Если обновление является нормальным, после завершения обновления система будет отображать "Обновление успешно!".

6. Выключите питание, извлеките USB флэш-накопитель, и процесс обновления завершен.

Во-вторых, исключительный процесс обновления

Проверьте, что имя файла обновления должно быть STARTCNC. EXE.

Если этот фактор был отменен, вы можете повторно работать в соответствии с шагами операции. Если несколько вызовов все еще не удалось, вы можете позвонить в службу поддержки клиентов.
