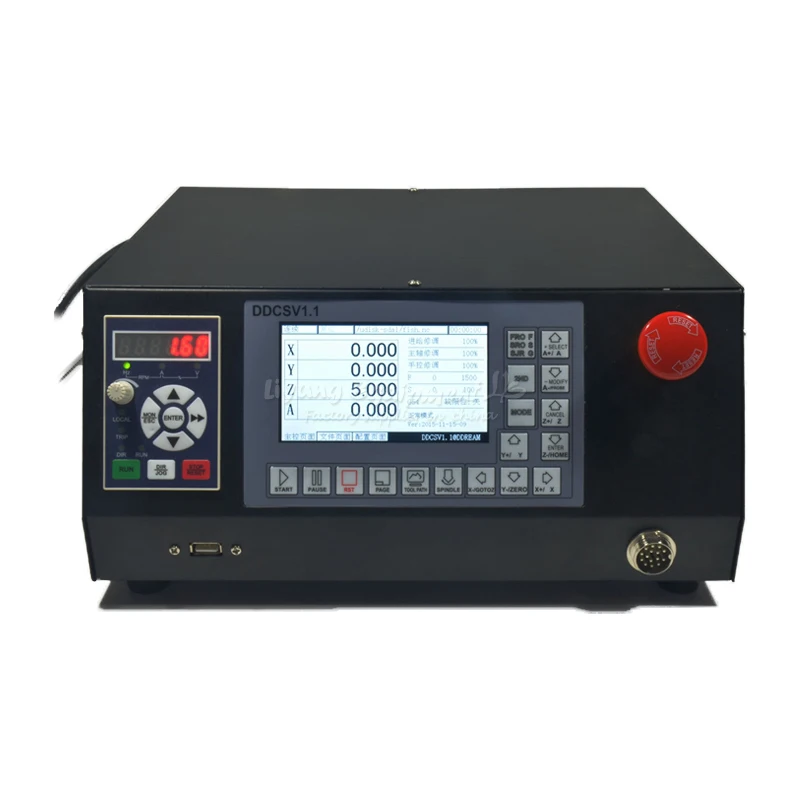

4 оси независимый Автономный блок управления ЧПУ контроллер для гравировальный станок C00126, бесплатный налог в Россию

4 оси независимой ЧПУ контроллер

Блок управления гравировальной машины общее решение: 4 оси шагового двигателя привода, 1500 Вт Частота Преобразования шпинделя привода, U диск читать G инструкции, онлайн технология чтения, Размер G файла также может считывать секунды, одноосевой Выход 500 K.

Блок управления не требует компьютерного сотрудничества, U диск только нужно читать G код, вы можете завершить гравировальный контроль.

Контроллер движения 3 оси 3. Цикл управления каждой позиции составляет всего 4 миллисекунды, точность управления высокая. Максимальный выходной Пульс с одной осью составляет 500 кГц, ширина импульса регулируется, что поддерживает общий шаговый двигатель и серводвигатель.

Система ЧПУ DDCSV1 принимает architecture ARM + FPGA, ARM интерфейс и анализ кода, FPGA алгоритм и базовую управляющую импульсную генераторную часть. Разумная конструкция, надежное управление, удобное управление.

DDCSV1 структура компоновки панели является разумной, 17 клавиш для завершения общей офлайн-операции, для поддержки универсальности FANUC совместимый G набор инструкций.

Параметры производительности продукции:

S 8 лимитный входной интерфейс сигнала обычного цифрового оптоизолятора;

S 4 способ исходного сигнала оптически изолирован от общего цифрового входного интерфейса;

S 1500 Вт преобразователь частоты, может подключаться на 1500 Вт ниже переменного тока Преобразователь частоты двигателя, запуск шпинделя, остановка и скорость можно контролировать с помощью панели шпинделя или контроллера;

S 4 канала шаговый двигатель привода, с переключением между дальним и канал 500 кГц импульса выходного контроля;

S Драйвер шагового двигателя с использованием SANYO 128 subdivision 4A выделенный чип драйвера, стабильная производительность, конфигурация по умолчанию 32 блока;

S ARM9 главный чип;

S FPGA core algoritm chip;

S 4,3 дюймов TFT экран, разрешение 480*272;

S 17 клавиши управления;

S Главное контрольное устройство для ввода питания 5 В, требования к емкости тока не менее 1 А, поставляется с адаптером питания от 220 В до 5V4A;

S поддерживает u-диск для чтения инструкции G, и размер файла инструкции G не требуется;

S оснащен интерфейсом ручной вены для поддержки цифрового ручного импульса компании, поддерживая при этом общий рынок ручных вены;

S поддержка кнопок панели, одна ось, ручное действие и связь операции;

Операция S поддерживается для быстрой работы в указанном положении;

S поддержка мультикоординатной системы;

S поддержка сохранения функции точки останова (экономия энергии, сохранение точки останова, сохранение обработки информации в любой момент, больше не бойтесь любого временного отключения питания).
