Описание

Посылка список:

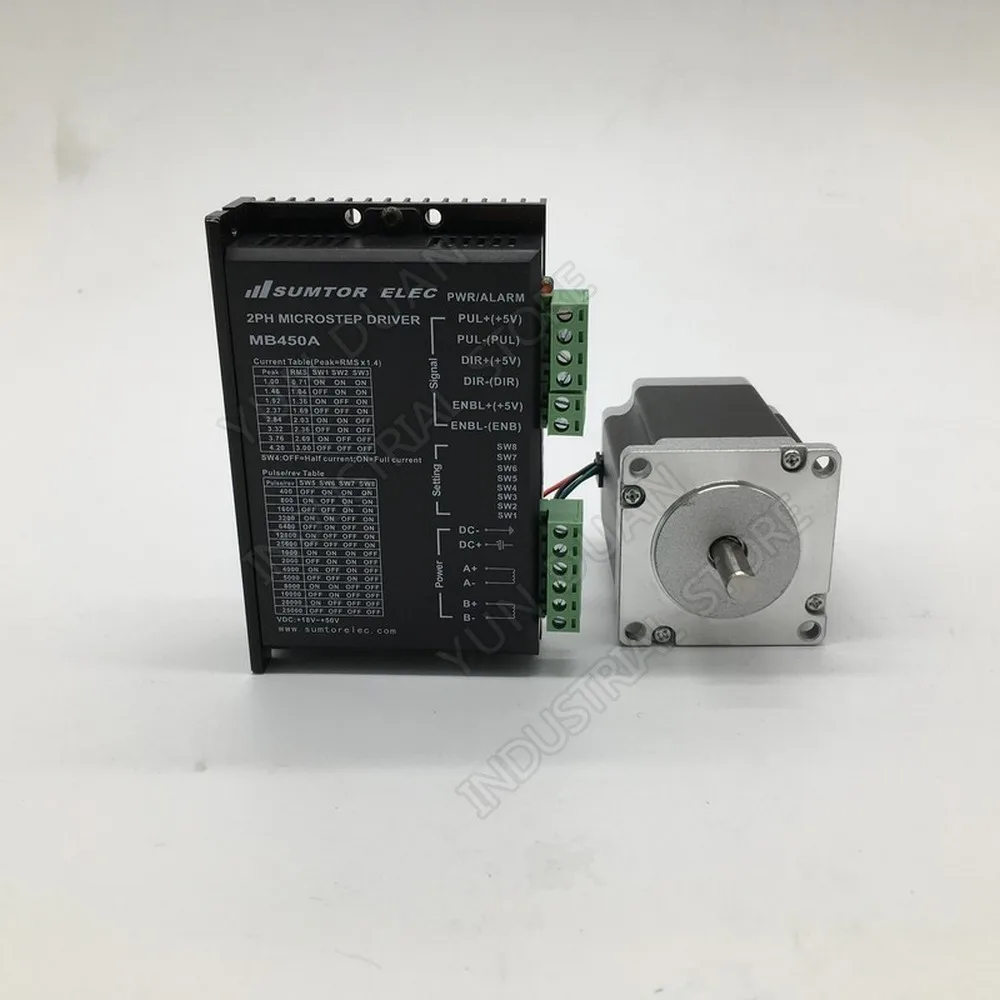

1 шт. NEMA23 1.8NM шаговый двигатель

1 шт. драйвер

Моторные характеристики:

Держательный крутящий момент:180Ncm/1.8N.m

Тип: Гибридный

Фаза: 2

• Сила тока:3A

Сертификация: CCC, CE, ISO

Угол наклона: 1,8 градусов

Драйвер Технические характеристики:

* DC 24-с алюминиевой крышкой, 50В Источник питания Большие размеры 36-48 V Рекомендуется)

* 8 подразделение Уточнений не являются обязательными

* Выходной пиковый ток может достигать 4.2A

* H-мост биполярный Постоянный ток привода

* Встроенная защита температуры и защита от перегрузки по току

* Автоматический полупоток уменьшает тепло

* Шум мотора оптимизация

Управление сигнала определения:

Пожалуйста +:Шаг импульсный сигнал вход положительный или положительный Шаг импульсный сигнал вход положительный

PLS: Импульсные сигналы на входе отрицательного или положительного импульсного сигнала на входе отрицательного терминала

Дир + : Шаг в направлении положительного или отрицательного шага сигнала входного импульсного сигнала входной конец

Дир : Шаг в направлении входного сигнала отрицательный терминал или отрицательный шаг импульсного сигнала входной отрицательный терминал

Ена + : Автономный включить сброс сигнала вход положительный

Ена- : Автономный включить сброс сигнала вход отрицательный терминал

Автономный Включение сигнала эффективно сбрасывает сбой привода, и нет эффективного импульса, привод устройств выходной мощности выключен, мотор держит крутящий момент.

Примечание: VCC до 5 V Shi, r короткий;

VCC ценности для детей возрастом от 12 V Ши, r 1 K превышает 1/8 Вт Сопротивление;

VCC для 24 V Ши, r 2 K превышает 1/8 Вт Сопротивление;

Конец R должен быть подключен к сигналам контроллера.
