Бесплатная доставка! 5 шт. несимметричный балансных XLR/RCA выход двойной операционный усилитель схема/с ультра-низким уровнем искажений
Цена: $32.4
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
...
5 шт. одноконтурная сбалансированная XLR/RCA Выходная двойная оп-Плата усилителя/с ультра-низким искажением
...
...
Описание продукта:
Схема:
Линия искажений и шумов гораздо ниже, чем средняя схема, поэтому схема выглядит немного сложнее, не так просто, цель-низкое искажение и низкий уровень шума. В целом, он должен баланс сигналы в неравномерное (односторонний) выходной сигнал, вы можете использовать 1/2 NE5532 плюс четыре 10 K резистор, в соответствии с рисунком IC2A соединение может быть реализована. На данный момент фигуру R5 ~ R8 принимаются Swarovski 10К, пара сбалансированных сигналов входное напряжение от R5, R6 из (слева) вы можете получить одиночный выходной сигнал от правого конца R9. Этот дифференциальный усилитель цепи довольно прост. Выходной шум низкий, как правило, до-104dBu (0dBu = 775mV), но все еще чувствовать себя шумно, для использования так называемого двухсбалансированного уровня, то есть, два этапа дифференциального усилителя: IC2A, IC2B состав, соответственно, при получении баланса после того, как входные сигналы добавляются вместе, Некорреляционный шум был частично смещен, в результате чего уменьшается шум на 3 дБ, но также для улучшения коэффициента отклонения общего режима цепи (CMRR).
Дополнительные улучшения также IC2A, прежде чем IC2B каждый уровень плюс фоллоуэр напряжения IC1A, IC1B. Это не только улучшает входное сопротивление, а также делает IC2A, IC2B восьми резисторы R5, R6, R7, R8, R13, R14, R15, r16 сопротивление уменьшено до 820 от оригинальной 10 K Европы, значительно уменьшая термостойкость шума в конце концов, уровень шума уменьшен-112dBu, Чем традиционный одиночный дифференциальный усилитель цепи для улучшения 8 дБ много.
Плата моно, две стерео пластины.

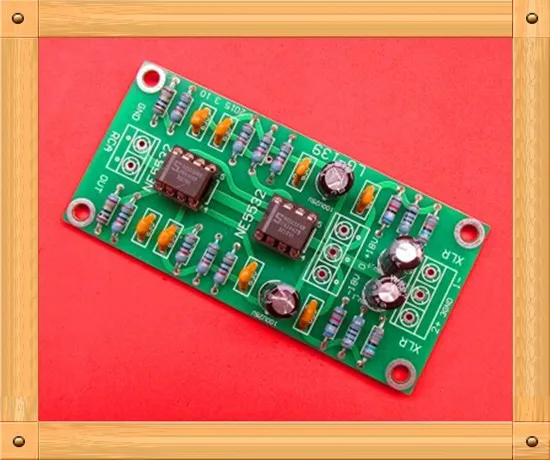

Изысканные двухсторонние FR4 Стекловолоконные доски, Высококачественная печатная плата (77 мм × 37 мм), толщина 2 мм, дуги следят немного заземления. Импортированные высококачественные RC составляющие монтаж. КоА 1/4 W Цветные Кольца Точность металлического пленочного резистора электролитический позолоченные IC гнездо (простое обновление), производство США NE5532 двойной операционный усилитель 2, подключено к стабильному напряжению ± 5 В ~ ± 15 В для работы.
Сочинения, мы хотим отметить, что печатная плата для проигрыватель компакт-дисков сбалансированный XLR Сделано в Китае выходных сигналов цепи-переключиться на несимметричный RCA выход на следующий уровень (или предварительного усилителя).
Плата может поставить лучший операционный усилитель, как, например, AD826, AD827, OPA2134, OPA2604, OPA2111 Операционные усилители и другие Высокая-класс, вертикальный регулирующий шток увидеть эффект тени.
...
Добро пожаловать в наш магазин, наслаждайтесь отправкой здесь, вы можете связаться со мной свободно, если есть какие-либо вопросы, как правило, мы вышлем техническое описание, код по электронной почте. Надеемся на сотрудничество с вами.
Способы оплаты:
Мы принимаем только платежи по картам и переводы Western Union
Оплата другими способами (например, банковским чеком или почтовым переводом) невозможна. Приносим свои извинения.
Доставка:
Мы работаем по всему миру. Обращаем ваше внимание, что посылки в Италию, Нигерию и Бразилию идут дольше.
Перед тем как совершить покупку; проверьте правильность указанного адреса Или нет, пожалуйста, исправьте его перед оплатой
Доставка по всему миру из Гонконга в течение 12–24 часов после получения оплатыНомером накладной, который необходим для отслеживания грузаКак можно скорее. Если вы совершаете один заказ на небольшую сумму, мы отправим его воздушной почтой. Надеемся на ваше понимание.
Мы советуем доставку с помощьюDHL или EMS, И мы дали вам скидку, вы можете получить его в4-9 рабочих дней.
Доставка авиапочтой Китая/Гонконга занимает около 15-30 дней
Отзывы:
Отзыв очень важен для нас. Пожалуйста, поставьте оценку 5 звезд, если вы довольны нашим обслуживанием и товаром, или свяжитесь со мной для решения проблем, связанных с товаром. Мы решим их в кратчайшие сроки.
Гарантия и возврат:
12-месячная гарантия на изделия с дефектами. В данное понятие не входят поврежденные и/или неправильно эксплуатировавшиеся изделия.
По которым вы можете смело совершить покупку в нашем магазине
Вы имеете право потребовать возврат средств или замену только в течение 1 недели после получения посылки при условии возврата товара в том виде, в котором он был получен.
Пожалуйста, свяжитесь с нами, чтобы запросить разрешение на возврат. Укажите в электронном письме свое имя, номер заказа и причину возврата. Все возвращенные товары должны содержать все оригинальные упаковочные материалы.
Переупаковывайте товар аккуратно. Возвращаемые изделия проходят проверку замена высылается сразу после обнаружения дефекта. В случае отсутствия подходящей замены мы вернем вам деньги. Стоимость доставки и оформления и страховые взносы не возмещаются.
Возврат доставки оплачивается покупателем.
О нас:
У нас есть гораздо больше продуктов, пожалуйста, свяжитесь с нами, если вам нужно. Добро пожаловать в оптовую продажу. Огромное спасибо!
Характеристики
- Индивидуальное изготовление
- Да
- Материал основы
- new
- Мин. ширина линии
- new
- Мин. интервал между строками
- new
- Толщина доски
- new
- Толщина меди
- new
- Обработка поверхности
- new
- Мин. размер отверстия
- new
- Номер модели
- new
Для покупки товара Бесплатная доставка! 5 шт. несимметричный балансных XLR/RCA выход двойной операционный усилитель схема/с ультра-низким уровнем искажений нажмите кнопку "купить сейчас".
