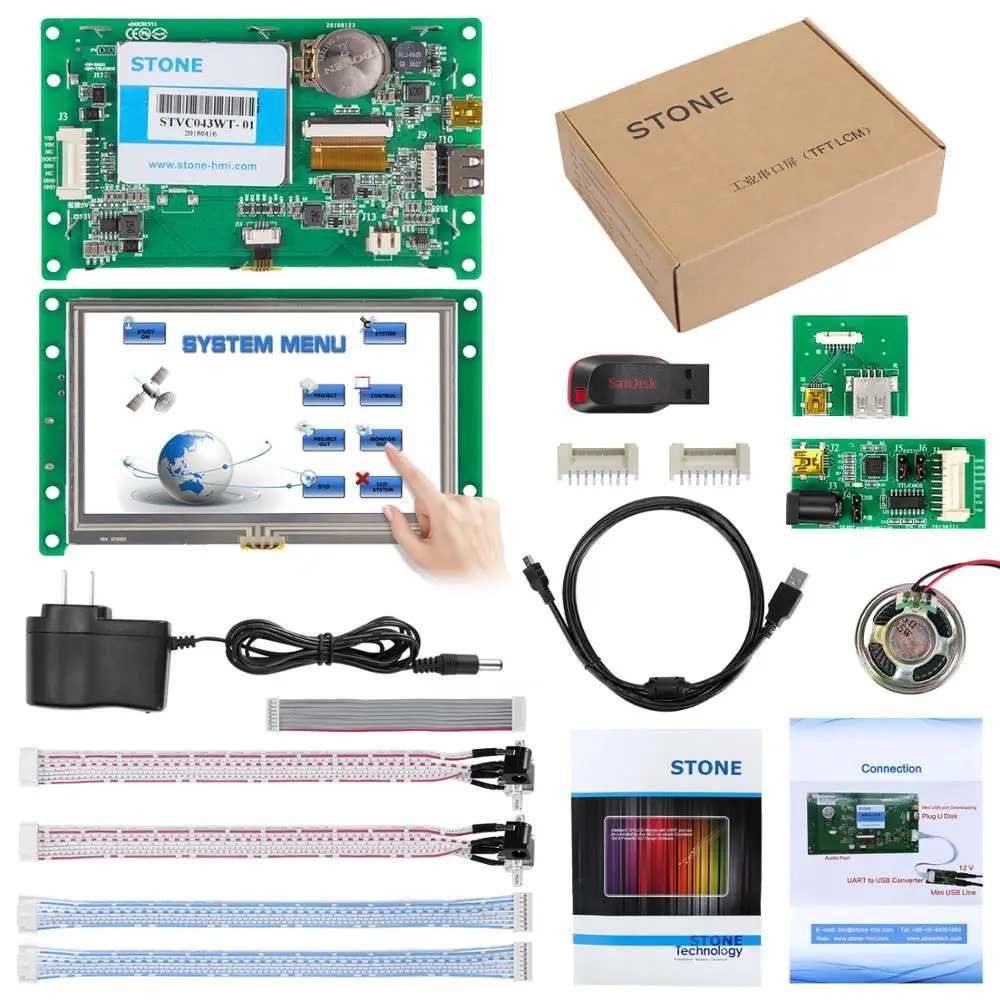

4,3 дюймовый цветной TFT ЖК-дисплей модуль с контроллером платы + программа для приборной панели
Описание
4,3 дюймовый цветной TFT ЖК-дисплей модуль с платой контроллера + программа для приборной панели
 | STVC043WT-01 STVC043WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторый может контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, он может использоваться в качестве красочного TFT дисплея и сенсорного контроллера в различном электронном оборудовании. STVC043WT-01 включают в себя процессор, драйвер TFT, флэш-память, UART порт, блок питания и так далее, важно, что он имеет готовыйОсновные Управление программыИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени и затрат на разработку для инженеров. |
Программное обеспечение для Управление
 | 1. Дизайн группы индивидуального графического пользовательского интерфейса! 2. Подключение по RS232/RS485/ttl/уровень напрямую! 3. Напишите языковую программу C или C + + для любого MCU для управления модулем TFT-LCD с помощью простого и мощного набора команд Hex! |
Функция
Физических параметров
| Модель | STVC043WT-01 |
| Размеры (дюймы) | 4,3" |
| Разрешение | 480×RGB×272 |
| Цвет | 65536 цветов (16 бит) |
| Зона видимости | 95 мм × 53,9 мм |
| Pixel интервал | 0,1905 мм × 0,0635 мм (в×в) |
| Габаритные размеры | 121,9 мм × 74,7 мм × 13,8 мм (N)/15,4 мм (T) |
| Чистая Вес | 115 г (N)/155 г (T) |
| На тонкопленочных транзисторах на тонкоплёночных транзисторах Панель | Промышленная панель класса А + |
| Сенсорный экран | Сопротивление Провода промышленного уровня 4 или без сенсорного экрана опционально. |
Подсветка параметр
| Подсветка Тип | Светодиодный |
| Яркость | 350 кд/м2 (яркость может регулироваться в 100 уровней.) |
| Контраст | 500: 1 |
| Подсветка жизни | 50000 часов |
| Угол обзора | 70 °/70 °/50 °/70 ° (L/R/U/D) |
| Рабочая Температура | -20 °C ~ + 70 °C |
| Рабочая влажность: | 55 °C, 85% |
| Для хранения Температура | -30 °C ~ + 85 °C |
| Экран режим | Цифровой |
Производительность параметр
| Процессор | CortexM4 |
| ЖК-дисплей контроллер | CPLD EPM240 |
| Частота обновления | 200 МГц |
| Изображение Переключение Скорость | 19 MS/изображение (53 фотографии/с) |
| Флэш-память | Стандарт 128 m, расширение 1 GB |
| Объем памяти рисунок объявления таблички указатели | В соответствии с возможностью изображения, рекомендуем формат "JPG" |
| Интерфейс | RS232/RS485/ttl/USB интерфейс |
| Изображения загрузки | USB2.0 (12 Мбит/с) и загрузка диска U |
| Напряжение диапазон | Постоянный ток 6,0 В ~ 35 В (стандартное значение: 12 В) |
| Мощность | 1,0 W |
Тесты дней
| Средняя наработка на отказ | 4250000 H |
| Рабочая Температура | -20 °C ~ + 70 °C |
| Влажности воздуха | 60 °C, 90% |
| Непрерывная вибрационных испытаний | 10-55 Гц, 1,5 мм, 10 г |
| Воздействие ускорения тестирования | 6 мс, 100 г |
| Тестирование ESD | 10KV |
| Излучения испытания надежности | 44 W |
Основной размер TFT ЖК-модуля
| Размер | Разрешение |
| 3,5'' | 320*240;320*480 |
| 4,3'' | 480*272 |
| 5'' | 480*272; 640*480; 800*480 |
| 5,6'' | 640*480 |
| 5,7'' | 640*480 |
| 7'' | 800*480; 800*600; 1024*600 |
| 8'' | 800*600; 1024*768 |
| 9,7'' | 1024*768 |
| 10,1'' | 1024*600 |
| 10,4'' | 800*600 |
| 12,1'' | 1024*768 |
| 15,1'' | 1024*768 |
Характеристики
- Бренд
- STONE
- Режим отображения
- 500:1
- Индивидуальное изготовление
- Да
- Тип
- TFT
- Номер модели
- STVC043WT-01
- Resolution
- 480x272
- CPU
- Cortex M4
- Visual Angle(L/R/U/D)
- 70/70/50/70
- Viewing Area(mm)
- 95x53.9
- Flash Memory
- 128M-1GB
