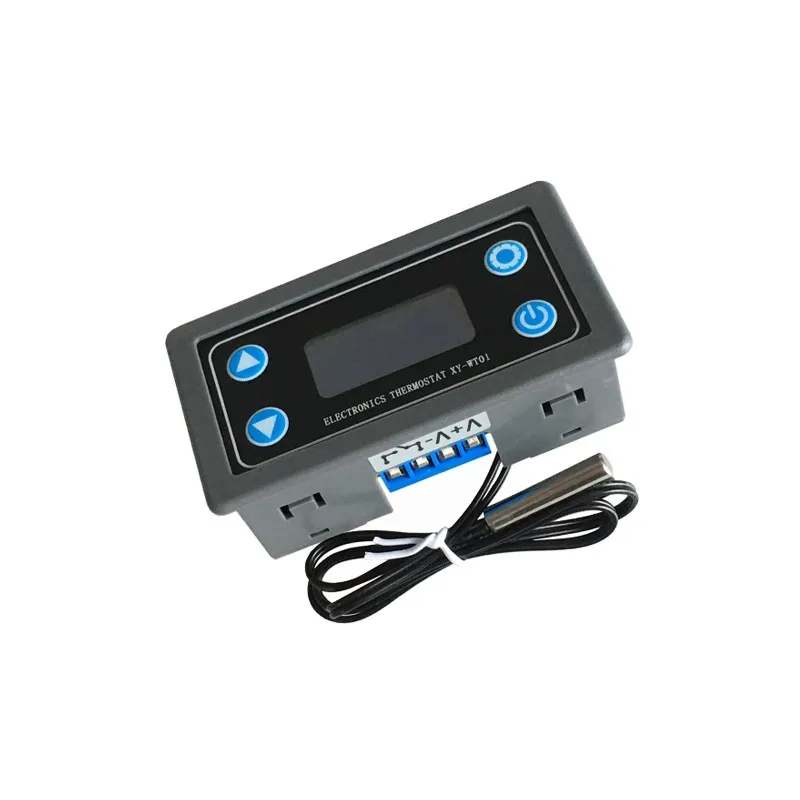

10A термостат цифровой Температура контроллер DC 6 V-30 V Термальность регулятор термопары термостат сенсор ЖК-дисплея XY-WT01

1. Описание:

Это модуль цифрового температурного контроллера. ЖК-дисплей, очень четкий, простой в использовании, мощный. его можно широко использовать в умном доме, промышленном управлении, автоматическом поливе, внутренней вентиляции. средства индивидуальной защиты.

2. Особенности:

1>. ЖК-дисплей;

2>. Функция отключения памяти;

3>. Функция аварийной остановки;

4>. Температура отображения в реальном времени;

5>. Автоматическое сохранение параметров;

6>. Поддержка UART набора;

7>. Поддержка режима нагрева и охлаждения;

8>. Высокая температура звуковой сигнализации;

9>. Индикатор состояния работы;

10>. Независимо от параметров;

11> чехол, красивый и практичный;

12>. Высокая точность;

13>. Несколько параметров отображаются одновременно.

3. Параметры:

1>. Название продукта: цифровой регулятор температуры

2>. Номер продукта: XY-WT01

3>. Рабочее напряжение: DC 6 V-30 V

4>. Ток регулируемой нагрузки: 10А (макс.)

5>. Частота обновления ЖК-дисплея: 0,5 секунд

6>. Датчик температуры: NTC-10K B3950

7>. Тестовая температура:-50 ~ 110℃

8>. Точность управления: 0,1 ℃

9>. Длина датчика: 0,5 м

10> характеристики датчика: 4*30 мм нержавеющая сталь

11>. Физический размер: 79*44*26 мм

12>. Рабочая влажность: 5% ~ 95% относительной влажности

4. Режим работы:

1>. 'H': режим нагрева.

Реле включится, и нагревательное устройство начнет работать, когда текущее значение температуры меньше, чем установка значения температуры-значение температуры возврата.

Реле выключится, и нагревательное устройство перестанет работать, когда значение температуры тока превышает значение температуры.

2>. 'C': режим охлаждения.

Реле включится, и устройство охлаждения начнет работать, когда текущее значение температуры превышает значение температуры + значение температуры возврата.

Реле выключится, и охлаждающее устройство перестанет работать, когда текущее значение температуры меньше, чем установленное значение температуры.

3>. 'OPH': включение/выключение отложенного старта.

Система запускает синхронизацию 'T', когда нормальное отопление или охлаждение завершены. Система начнет следующий цикл нагрева или охлаждения только после 'T'> 'op'.

4>. 'OFE': функция коррекции температуры (-10,0 ~ 10,0 ℃).

Если модуль работает в течение длительного времени, могут быть отклонения. Исправлено этой функцией.

Фактическое значение температуры = текущее значение температуры + значение калибровки.

5>. 'Аля': Установите сигнализацию высокой температуры.

Модуль включит звуковой сигнал и светильник, и реле выключится в то же время, когда текущее значение температуры превышает установленное значение температуры сигнала тревоги. Любая кнопка, чтобы остановить сигнал и светильник.

5. Дополнительные характеристики:

1>. Установка или чтение данных UART.

Параметры, такие как температура начала, температура остановки, коррекция температуры и т. д. можно установить через UART.

2>. Отображение температуры в режиме реального времени.

Модуль передает обнаруживаемую температуру к терминалу через UART с интервалом в 1 с для облегчения сбора данных, если включена функция отслеживания температуры.

3>. Реле включено (по умолчанию включено).

Если Включение Реле выключено, реле остается выключенным.

То есть, выходное состояние никогда не изменится, независимо от измеренной температуры.

4>. Сброс.

Для восстановления заводских настроек нажмите кнопку «остановка» и «Установка» более 3 секунд одновременно.

6. Настройка параметров:

Длительное нажатие: удерживайте кнопку более 3 секунд.

1>. Установить Рабочий режим/установить температуру/возвратное значение температуры

1,1>. Короткое нажатие кнопки «набор» и вход в интерфейс быстрой настройки;

1,2>. Переключайте параметры, которые необходимо установить для режима работы/настройки температуры/обратного значения температуры, коротко нажмите кнопку 'SET'.

1,3>. Изменить значение параметра кнопкой «вверх» или «вниз» после выбора параметра. Поддержка короткого нажатия/длительного нажатия;

1,4>. Выйдите из интерфейса быстрой настройки и сохраните параметры при длительном нажатии кнопки «SET» в течение 3 секунд или продолжите 6 S без какой-либо операции кнопки.

Примечание: возвращаемое значение температуры отображается в первой строчке, где отображается текущее значение температуры.

Значение настройки температуры отображается во второй строчке после 'H' или 'C'.

2>. Набор OPH/OFE/ALA

2,1>. Нажмите и введите интерфейс настройки параметров.

2,2>. Переключайте параметры, которые необходимо установить для OPH/OFE/ALA коротким нажатием кнопки 'SET'.

2,3>. Изменить значение параметра кнопкой «вверх» или «вниз» после выбора параметра. Поддержка короткого нажатия/длительного нажатия;

2,4>. Выйдите из интерфейса настройки параметров и сохраните параметры долгим нажатием кнопки «Set» в течение 3 секунд или продолжите 6 S без операции кнопки.

2,5> как включить высокотемпературный сигнал тревоги 'ALA' (по умолчанию выключен). выберите интерфейс ala', коротко нажмите кнопку 'STOP' для включения или выключения 'ALA'. установите значение высокой температуры кнопкой «вверх» или «вниз», если включите «Ала». если функция высокой температуры отключена, в качестве напоминания отображается 'ALA'. ЖК-дисплей будет отображать 'W', если включить 'ALA'.

2,6>. как включить отложенный старт "OPH" (по умолчанию выключен). выберите интерфейс "OPH", нажмите короткую кнопку "stop' для включения или выключения" OPH ". установите значение времени задержки кнопкой «Up» или «Down», если включите «OPH». если функция отложенной звезды отключена, "OPH" отображает "----" в качестве напоминания. ЖК-дисплей будет отображать "H" в последней и последней строках при включении отложенного старта.

7. Шаги использования:

1>. Подключите датчик NTC к цифровому регулятору температуры;

2>. Подключите напряжение к модулю;

3>. Установите параметры;

4>. Удалить входное напряжение;

5>. Подключение к нагрузке;

6>. Подключите напряжение к модулю;

8. Коммуникационная плата интерфейса UART и настройки параметров

Система поддерживает функции загрузки данных UART и настройки параметров (уровень ttl);

UART 9600, 8, 1

9. Применение:

1>. Умный дом

2>. Промышленный контроль

3>. Автоматическое орошение

4>. Внутренняя вентиляция

5>. Самодельный термостатический блок управления

6>. Шкаф Оборудования

7>. Система кондиционирования воздуха

8>. Защита от температурного контроля

9>. Холодильник

10>. Морозильная камера

11>. Водонагреватель

12>. Хосты

13>. Управление Люком

10. Примечание:

Это режим релейного выхода и не может использоваться в качестве модуля питания. Он не может выходное напряжение. Нагрузку нужно подключить к отдельному блоку питания.
