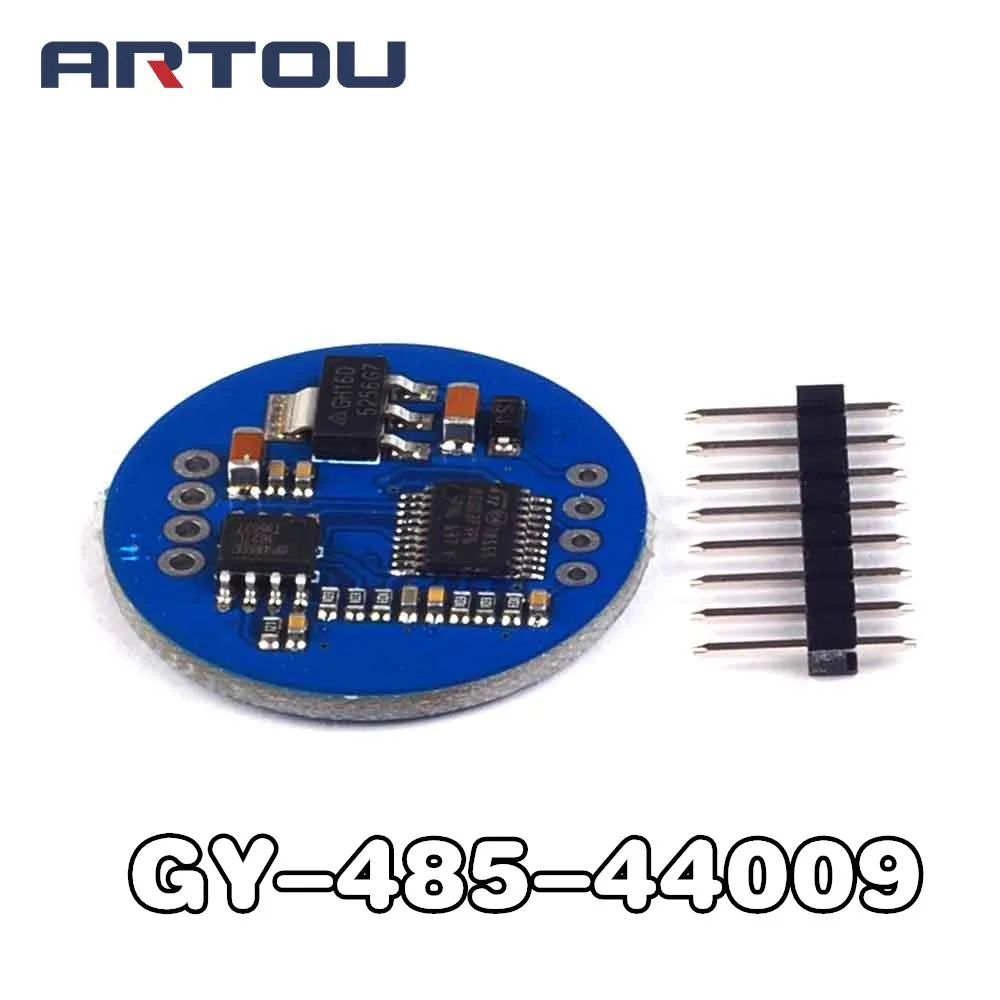

GY-485-44009-это недорогой 485 модуль датчика освещенности. Рабочее напряжение 3-5 В, энергопотребление небольшое, объем небольшой, и установка удобная. Принцип работы заключается в том, что одночиповый компьютер считывает датчик освещенности, и после вычисления, фактическое освещение достигается, и данные передаются через Чип 485. Режим связи стандартный 485 связь, скорость передачи 9600bps, 115200bps, режим вывода-режим вывода запроса, идентификатор может быть настроен, и идентификатор может быть сохранен при выключенном питании.
Технические параметры
1. Диапазон измерения: 0-188000lux
2. Частота отклика: 1 Гц
3. Рабочее напряжение: 3-5 В
4. Рабочий ток: 8 мА
5. Рабочая температура:-20 ° ~ 85 °
6. Температура хранения:-40 ° ~ 125 °
7. Круглый диаметр: 27,5 мм
8. Чип датчика: MAX44009
Особенности
1. Высокая производительность
2,485 связи
3. Широкий диапазон высокой точности
4. Простота в использовании
5. С соответствующим программным обеспечением ПК
Приложений
1. Обнаружение тепличного освещения
2. Применение солнечной энергии
3. Обнаружение наружного освещения
Описание контакта
Pin1 VCC: Мощность (5 В)
Pin2 GND: мощность заземления
Pin3 SWI: плавать (не подключаться к воздуху)
Pin4 RST: NRST (Не подключайте к воздуху)
Pin5 B: интерфейс шины 485
Pin6 A: интерфейс шины 485
Pin7 GND: мощность заземления
Pin8 VCC: Питание (5 В)
Связь серийный протокол
1. Параметры последовательной связи (значение скорости передачи по умолчанию составляет 9600bps, который может быть установлен программным обеспечением)
Скорость передачи данных: 9600bps контрольная цифра: N биты данных: 8 стоп-бит: 1
Скорость передачи данных: 115200bps контрольная цифра: N биты данных: 8 стоп-бит: 1
2. Формат вывода модуля, каждый кадр содержит 9 байтов (шестигранный):
(1) Byte0: 0x5A рамка заголовок флаг
(2) Byte1: 0x5A рамка заголовок флаг
(3) Byte2: 0x09 идентификатор устройства
(4) Byte3: 0x04 объем данных
(5) Byte4: 0x00 ~ 0xFF высокая 8 бит до передачи данных
(6) Byte5: 0x00 ~ 0xFF ниже 8 бит до передачи данных
(7) Byte6: 0x00 ~ 0xFF данные после 8 бит высокой
(8) Byte7: 0x00 ~ 0xFF данные ниже 8 бит
(9) Byte8: 0x00 ~ 0xFF контрольная сумма (предыдущие данные добавляются и накапливаются, остается только 8 бит)
3. Метод расчета данных
(1) метод расчета интенсивности светильник (данные: Byte4 ~ Byte7):
Lux = (предыдущая высокая 8 бит <24) ‖ (предыдущая Нижняя 8 бит <16) ‖ (Пост Высокая 8 бит <8) ‖ Нижняя 8 бит Блок Люкс
Пример: один кадр данных
<5A-5A-09-04-00-00-3A-C8-C3>
ЛЮКС = (0x00 <24) ‖ (0x00 <16) ‖ (0x3A <8) ‖ 0xC8
ЛЮКС = Люкс/100 = 150,48 (люкс)
4. Командный байт, отправленный внешним контроллером на модуль (шестигранный)
(1) все форматы последовательных команд, заголовок кадра: 0xa5
Формат инструкции: frame header Instruction checksum (8 бит)
(2) инструкции по последовательной команде:
Запрос выходной инструкции, отправить инструкцию для возврата данных один раз:
0xA5 ID sum ----------- интенсивность выходного светильник, по умолчанию ID = 0x09, Заводская команда вывода 0xA5 0x09 0xAE
Измените команду ID, измените ID и сохраните его после отключения питания. Команда изменения: 0xA5 0xAA ID ----------- ID может быть (0x00-0xA9)
Скорость передачи данных конфигурации:
0xA5 0xAE 0x53 продукта-Отправление документов об оплате-9600 (по умолчанию)
0xA5 0xAF 0x54 продукта-Отправление документов об оплате-115200
Инструкция по применению
Модуль является модулем последовательного порта. Ниже приведен метод приема модуля через USB-485.
Модули A и B подключены к A и B, соответствующим внешним 485, доступ к VCC и GND, подключите USB к 485 к компьютеру, откройте хост-компьютер, выберите соответствующий интерфейс COM, выберите скорость передачи данных до 9600, а затем отправьте команду вывода. Для этого модуля модуль вернет рамку данных освещения на главный компьютер и отобразит его.
