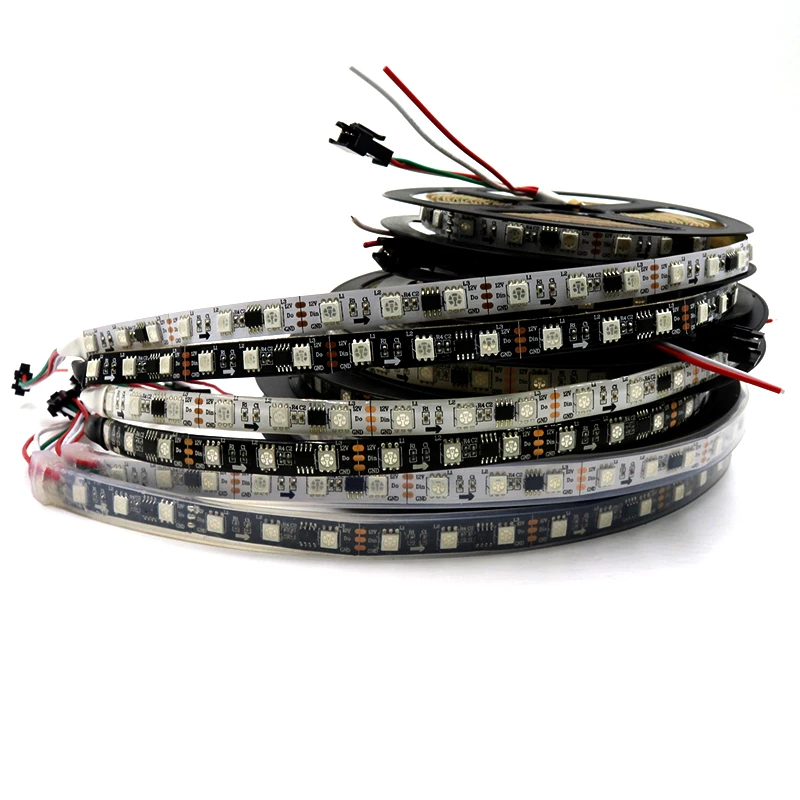

5 м DC12V 60 светодиодный s/M WS2811 умный пиксель rgb светодиодные полосы света, 5050 SMD гибкий цифровой Ambilight ТВ белый/черный PCB, IP20/IP65/IP67

Описание

5 м DC12V 60 светодиодный s/M WS2811 умный пиксель rgb светодиодные полосы света, 5050 SMD гибкий цифровой Ambilight ТВ белый/черный PCB, IP20/IP65/IP67

Общее описание

WS2811 является 3 выходными каналами, специально для Светодиодный цепи драйвера. Это внутренняя включают в себя интеллигентая (ый) цифровой portdata защелки и сигнала формы усилительная схема привода. Кроме того, можно использовать в точности внутренний осциллятор и 12 V напряжение машина для испытаний на программируемую постоянную токовый выход езды на автомобиле. В целях уменьшения пульсации источника питания, 3 выхода-ut канала предназначены для задержки включения функции.

IC использует одиночный режим связи NZR. после сброса питания микросхемы, порт DIN получен от контроллера, первый IC собирает исходные данные 24 бит, затем отправляется на внутреннюю защелку данных, другие данные, которые реформируются внутренней схемой усиления сигнала, передаваемые на следующий Каскадный IC через порт DO. После передачи для каждого чипа сигнал для уменьшения 24 бит. IC принимает автоматическую переделку технологии передачи, что делает чип каскад номер не ограничен передачей сигнала, только зависит от скорости передачи сигнала.

Защелка данных IC зависит от полученного 24bit данных производят различный сигнал коэффициента нагрузки на OUTR, OUTG, OUTB порт. Все микросхемы синхронно отправляют полученные данные на каждый сегмент, когда DIN порт входит сигнал сброса. Он снова получит новые данные после завершения сигнала сброса. До получения нового сигнала сброса контрольный сигнал OUTR, OUTG, OUTB порта без изменений. IC отправил PWM данные, которые получили правильно OUTR, OUTG, OUTB порт, после получения низкого напряжения сброса сигнала время удерживает более 50us. Мы предлагаем две упаковки SOP8 и DIP8.

Ws2811 ic чип Основная спецификация:

Сжатие выходного порта 12 В.

Встроенный стабилизатор переменного тока, только придают устойчивость к IC VDD средства ухода за кожей стоп в тех случаях, когда в рамках 24 V блок питания.

Уровень серого 256 можно отрегулировать и частота сканирования не менее 400 Hz/s.

Встроенный сигнал переформирования цепи, после волны resha-ping к следующему драйверу, обеспечить волновой формы дистор-ция не накапливается.

Встроенная электрическая цепь сброса и отключение питания.

Каскадный сигнал передачи порта одним lin-e.

Любые две точки на расстоянии более 10 м tran-smission сигнала без каких-либо увеличения.

Когда скорость обновления составляет 30 кадров в секунду, низкое число speedmodelcascade не менее 512 точек, режим скорости hig-h не менее than1024 точек.

Отправка данных со скоростью до 400 кбит/с и 800 кбит/с двумя узорами.

Управление Системы

Совместимость с Arduino и DMX512.

WS2811 нужен светодиодный пиксельный контроллер.

Лучший продавец продукта и протестирован на рынке ---- ws2811 цифровая программируемая Светодиодная лента.

Каждый 3 светодиода программируемый и вырезаемый, ширина: 10 мм ----- падение низкого напряжения, лучшее рассеивание тепла.

Параметры:

5050 smd rgb Светодиодная лента ws2811

Входное напряжение: ............... DC12V;

Мощность:. ......................... 14,4 Ватт/метр, 72 Ватт/рулон;

Светодиодный источник: ............... высокая яркость 5050 RGB;

Q'ty светодиодный:. ............... 60 светодиодов/метр, 240 светодиодов/рулон, каждый 3 светодиода отдельно контролируется

Тип IC: ....................... ws2811 IC;

Q'ty IC:. ..................... 20 IC/meter (1 ic дисков 3led чип);

Пиксели: ......... 20/метр;

Шаг:. ......................... 16,6 мм (1000/60);

Серая шкала:. ............... 256;

Биты/Цвет:. ......................... 8 бит/каждый цвет; всего 24 бит для RGB

FPC размер:. ....................... Ширина: 10 мм, высота: 2,5 мм;

Цвет FPC: ...............Белый PCB/Черный PCB

Степень защиты:... .......Водонепроницаемый IP20, водонепроницаемый в силиконовом покрытии IP65, водонепроницаемый в кремний IP67;

Цвета:. ........................... Полноцветный RGB, изменение цвета мечты;

Вырезание: ........................................... каждый 3 светодиода можно резать;

Посылка:. ......................... 5 метров/катушка в антистатической сумке.
