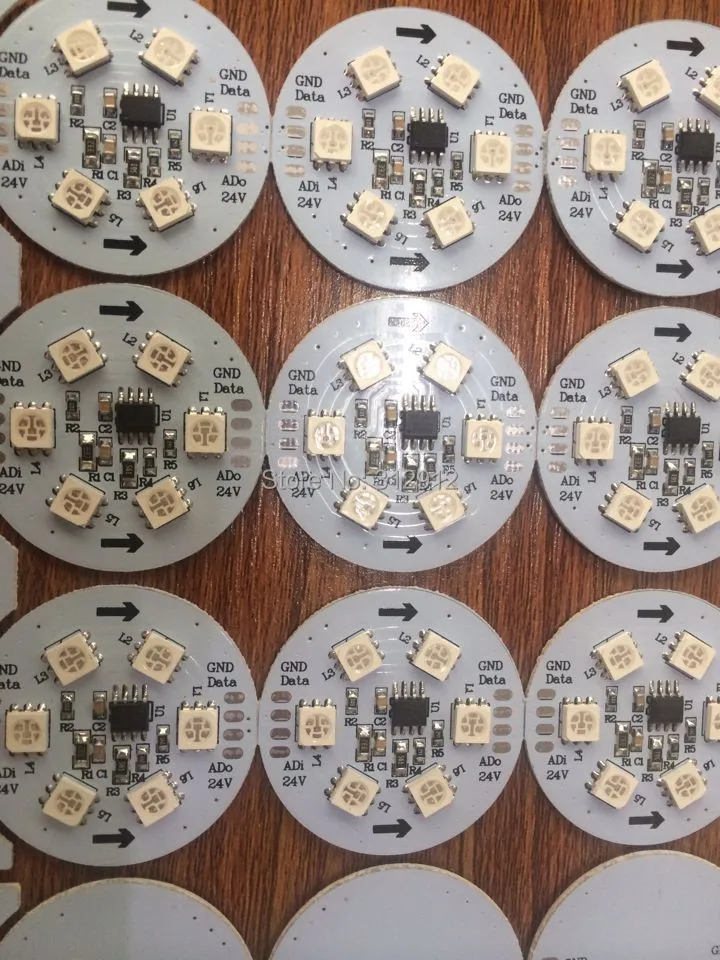

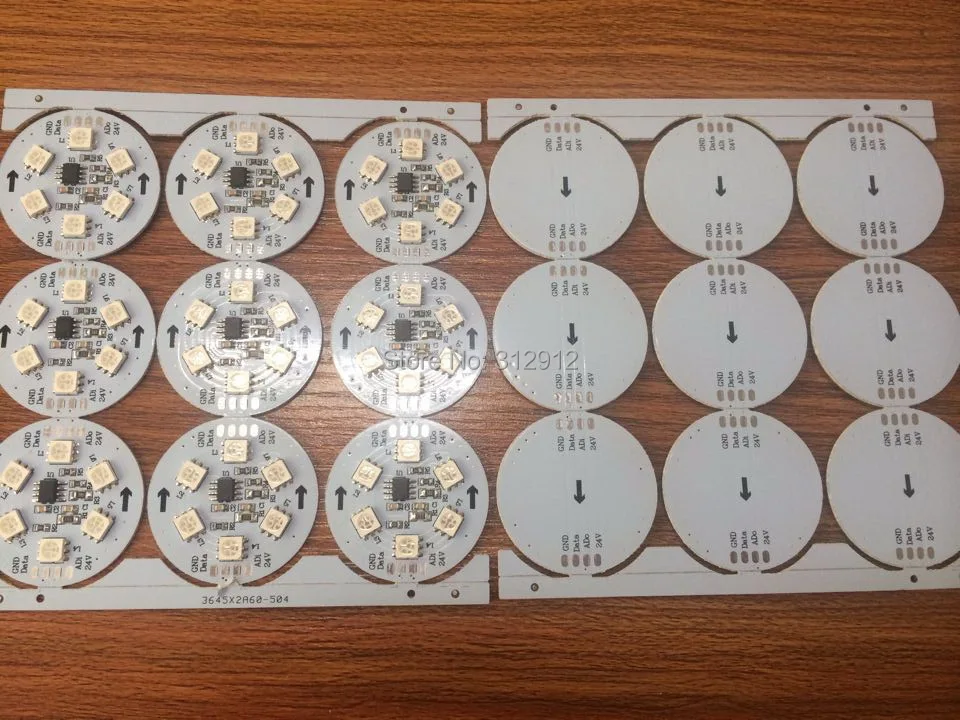

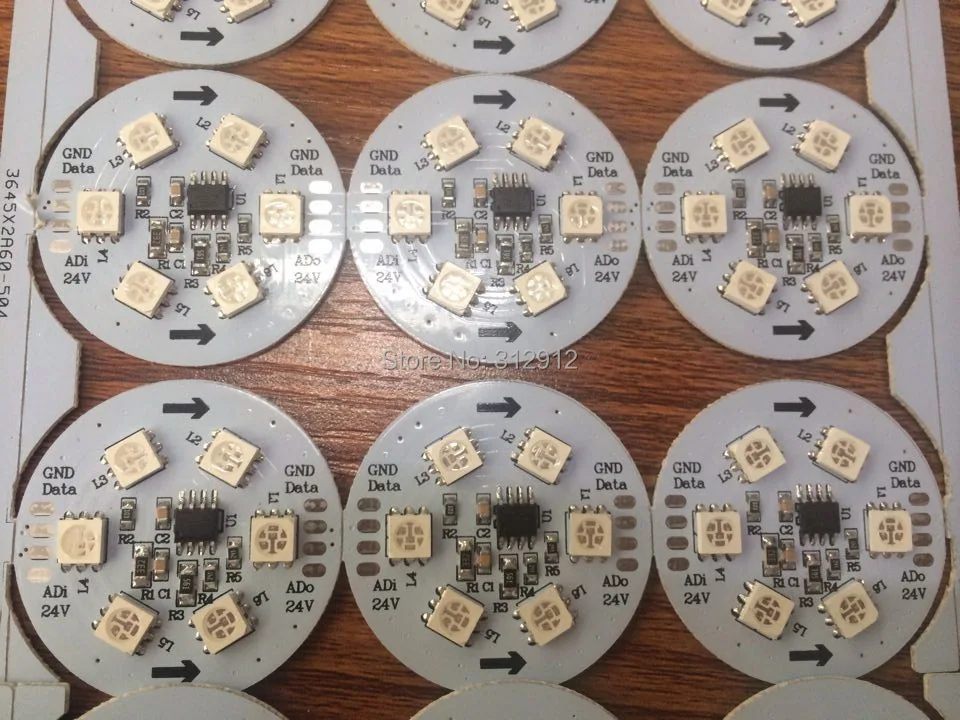

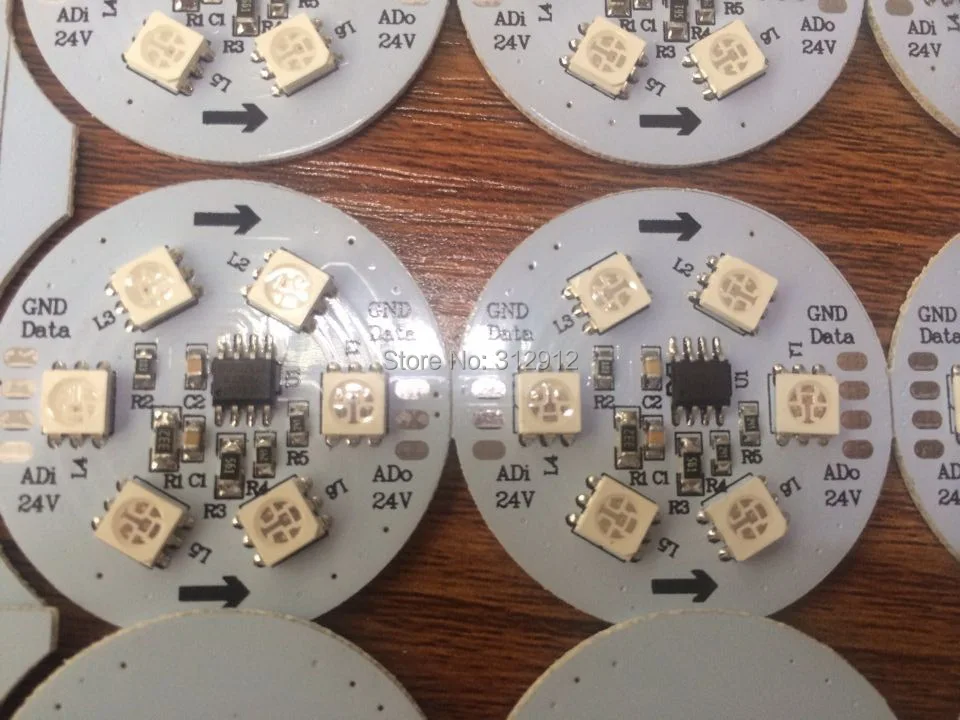

WS2821A DC24V аксессуары; 6 шт. 5050 SMD RGB LED; 1.44 Вт; параллельно-один провод-три channels-256gray уровня-постоянный ток Светодиодный драйвер ic

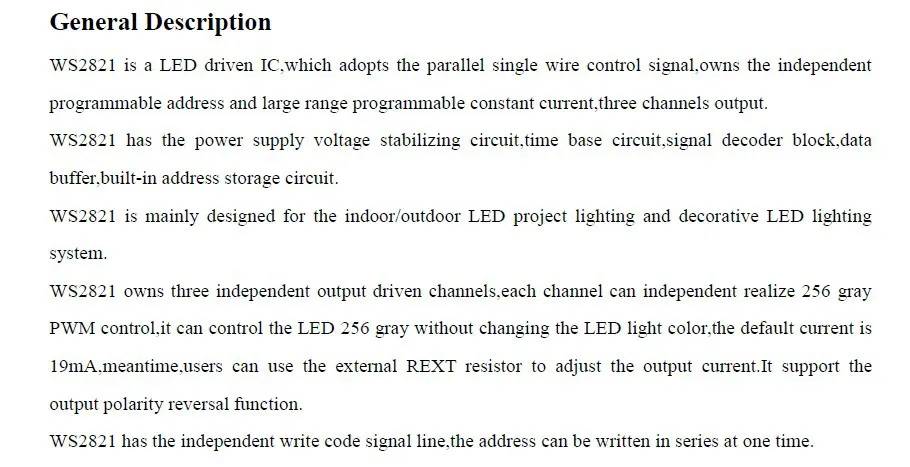

Описание

WS2821 светодиодный IC, который принимает параллельный одиночный провод управления сигналом, имеет независимый программируемый адрес и большой диапазон программируемого постоянного тока, три канала выхода.

WS2821 имеет стабилизатор напряжения питания цепи, основание интегральной схемы времени, блок декодер сигналов, буфер данных, встроенная схема хранения адресов.

WS2821 в основном предназначен для внутреннего/наружного проектное светодиодное освещение и декоративный светодиодный светильник системы.

WS2821 владеет тремя автономными выходными приводными каналами, каждый канал может самостоятельно контролировать 256 серый ШИМ, он может контролировать светодиодный 256 серый, не изменяя светодиодный цвет света, ток по умолчанию 19ма, тем временем, пользователи могут использовать внешний резистор REXT для регулировки выходного тока. он поддерживает функцию разворота выходного полярности.

WS2821 имеет независимая сигнальная линия кода записи, адрес может быть записан в серии одновременно.

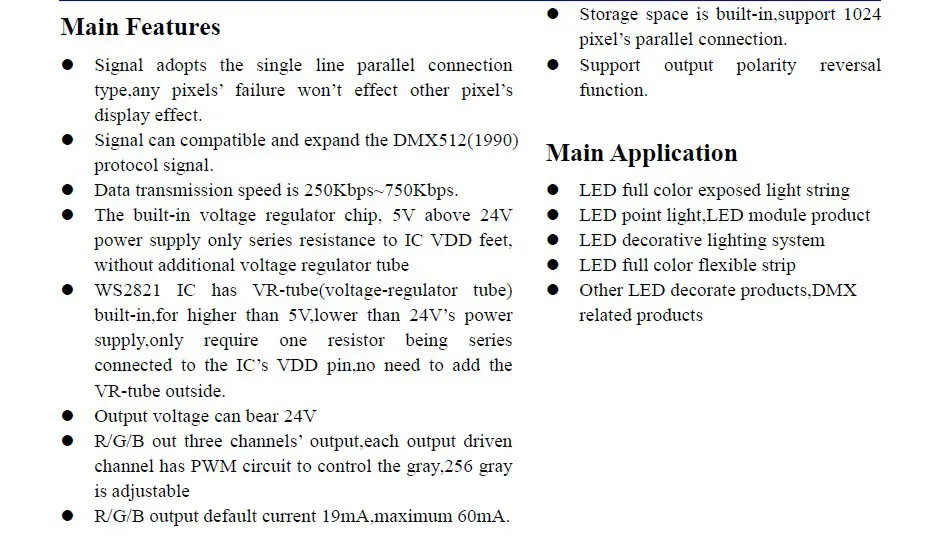

Основные Особенности

Сигнал принимает Однолинейный параллельный Тип соединения, любой сбой пикселей не повлияет на эффект отображения других пикселей.

Сигнал может быть совместим и расширить DMX512 (1990) Протокол сигнала.

Скорость передачи данных составляет 250 кбит/с ~ 750 кбит/с.

Встроенный стабилизатор напряжения, 5 в выше 24 В питание только серия сопротивления IC VDD футов, без дополнительного электровакуумный стабилитрон

WS2821 IC имеет VR-трубку (трубка регулятора напряжения) встроенную, для более чем 5 В, ниже 24В питания, требуется только один резистор, соединенный с VDD pin IC, не нужно добавлять vr-трубки снаружи.

Выходное напряжение может нести 24 В

Выход R/G/B из трех каналов, каждый выходной приводной канал имеет PWM цепь для управления серым, 256 серый регулируется

R/G/B выходной ток по умолчанию 19ма, максимум 60ма.

Место хранения встроено, Поддержка параллельного соединения 1024 пикселей.

Поддержка функции разворота полярности вывода.

Основные Применение

СВЕТОДИОДНЫЙ полноцветный гирлянда с открытым светом

Светодиодное рассеянное освещение, светодиодный модуль продукта

Светодиодное декоративное освещение системы

СВЕТОДИОДНЫЙ цветной гибкий ремешок

Другое декоративный светодиод продукты, DMX сопутствующие товары
