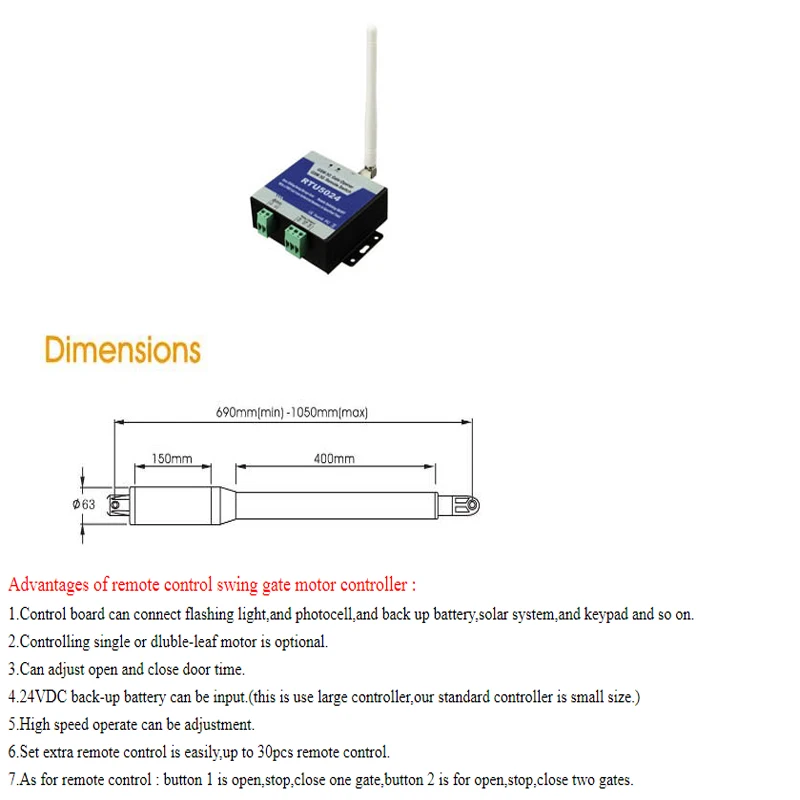

DC24V электрический линейный привод 200kgs двигателя Системы автоматический поворотный затвор для бутылок + 2 пульта дистанционного управления

Легкая открывалка, электрическая автоматическая открывалка с двумя ручками, открывалка для ворот 200 кг, вес с передатчиками и фотоэлементом

1. 2 боковых терминал используется для подключения любого внешнего устройство, которое работает одиночная запорная заслонка2. Com-терминал широко используется для подключения «заземления» внешних устройств3. 1 боковой терминал используется для подключения любого внешнего устройства, которое работает с двойными воротами4. Терминал карты салфетки используется для подключения любых внешних устройств, которые будут работать, чтобы открыть ворота5. Com-терминал широко используется для подключения «заземления» внешних устройств6. Инфракрасный Терминал используется для подключения фотоэлектрического датчика7. 12 В DC Выход используется для подключения фотоэлектрического датчика (непрерывный выходной ток <= 200 мА)8. 24 V батарея выход используется для подключения резервный аккумулятор +9. 24 V батарея выход используется для подключения Резервное копирование на аккумуляторе10. Выход постоянного тока 24 В используется для подключения внешнего устройства. (например, фотоэлектрический датчик, максимальный ток на выходе 1 а)11. GND используется для подключения «заземления» внешних устройств12. Выход лампы постоянного тока 24 В используется для подключения флэш-светильник +.13. Выход лампы постоянного тока 24 В используется для подключения светильник-вспышки.14. 24 V DC выход блокировки-терминал NF, который используется для подключения электромеханического замка15. COM широко используется для соединения «заземления» замка16. 24 V DC выход блокировки-терминал NA, который используется для подключения магнитного замка17. Сигнал тревоги 24 В постоянного тока18. Сигнал тревоги 24 В постоянного тока19. Терминал Motor1 используется для подключения двигателя 1, установленного на воротах, которые открываются позже и закрываются сначала. Этот терминал соединяет 1-й Красный провод (отсчитывается от левой стороны к правой стороне)20. Терминал Motor1 используется для подключения двигателя 1, установленного на воротах, которые открываются позже и закрываются сначала. Этот терминал соединяет 2-й синий провод (отсчитывается от левой стороны к правой стороне)21. Терминал задержки двигателя 2 используется для подключения двигателя 2, устанавливаемого на ворота, которые открываются сначала и закрываются позже. Этот терминал соединяет 1-й синий провод (отсчитывается от левой стороны к правой стороне). Обратите внимание! Если для одиночных ворот, мотор ворот просто может подключить терминал задержки мотор2.22. Терминал задержки двигателя 2 используется для подключения двигателя 2, устанавливаемого на ворота, которые открываются сначала и закрываются позже. Этот терминал соединяет 2-й красный провод (отсчитывается от левой стороны к правой стороне).23. AC24V вход используется для подключения трансформатора24. AC24V вход используется для подключения трансформатора25 лет. Цифровой дисплей используется для отображения данных настройки26. Inc. + используется для увеличения фигуры при установке данных27. FUN используется для хранения данных28. DEC-используется для уменьшения фигуры при установке данных29. Кнопка обучения используется для программы/удаленного удаленияПодключение карту в справочных целях
