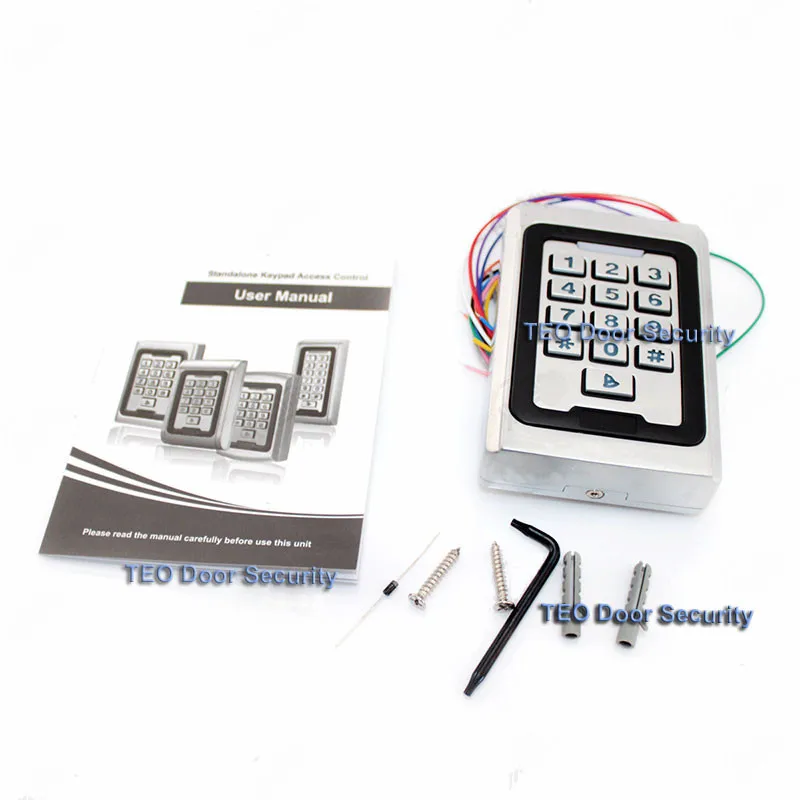

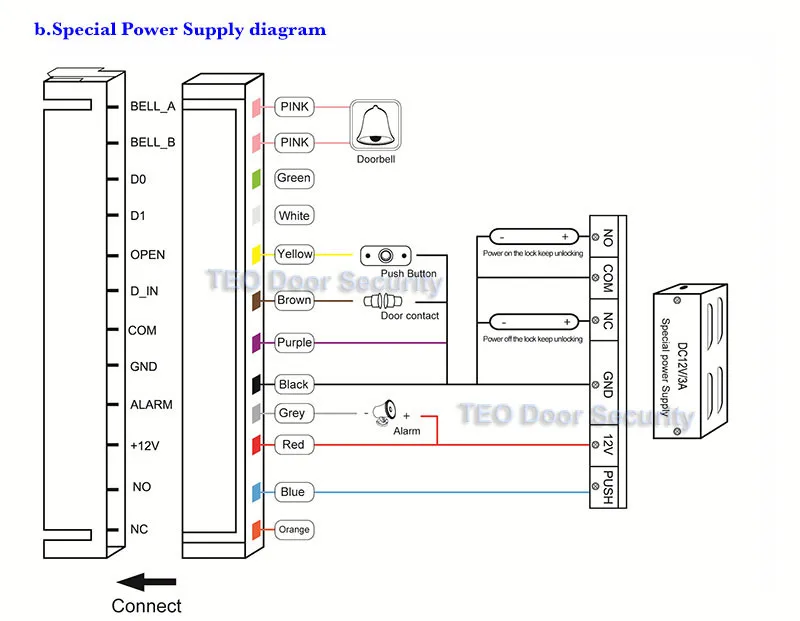

Схема
Цвет | Функция | Описание |
Розовый | BELL_A | Дверной звонок Кнопка один конец |
Бледно-синий | BELL_B | Кнопка дверного звонка на другой конец |
Зеленый | D0 | РГ выход D0 |
Белый | D1 | РГ выход D1 |
Серый | Сигнал тревоги | Сигнал тревоги отрицательный (сигнал положительный подключен 12 В +) |
Желтый | Открытым | Кнопка выхода один конец (другой конец подключен GND) |
Коричневый | D_IN | Магнитный переключатель один конец (другой конец подключен GND) |
Красный | 12 + | 12 В + DC Регулируемый вход питания |
Черный | GND | 12 В-DC регулируемый вход питания |
Синий | Без | Реле нормально-на конце (подключение положительного электрического замка "-") |
Фиолетовый | COM | Реле общего конца, подключение GND |
Оранжевый | NC | Реле закрытого конца (подключение отрицательного электрического замка "-") |
