GALO управление PKMC02 сверхмощный авто двойное автоматическое открывание дверей комплект для распашных ворот до 20 футов

GALO Controls PKMC02 Heavy-Duty auto Dual автоматическое открывание дверей комплект для распашных ворот до 20 футов

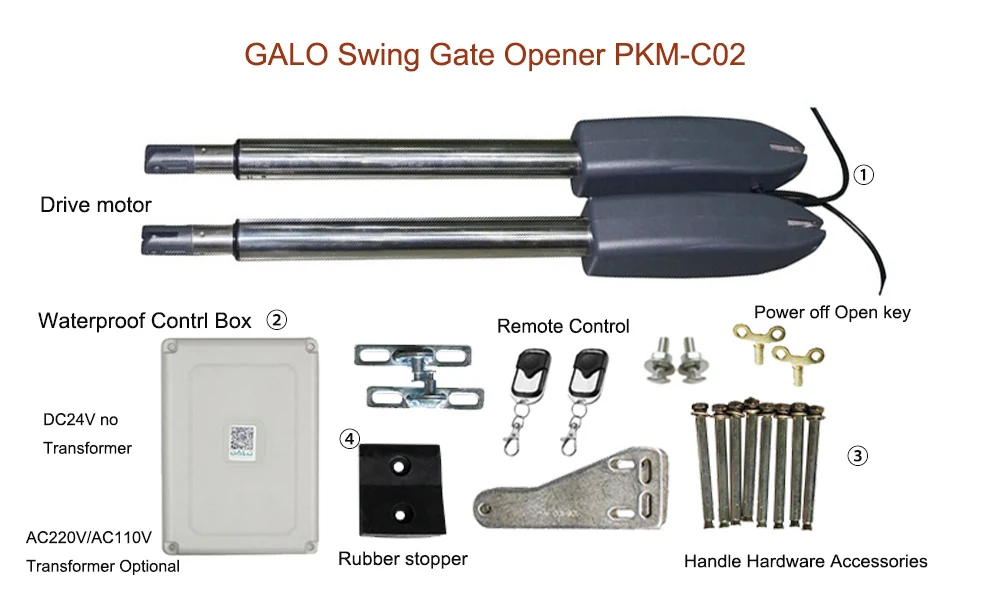

Технические характеристикиНапряжение двигателя: 24 В постоянного тока 60 ВтВход мощность: AC110 ~ 240V±10%Скорость вращения: 300 RPMРасширенная скорость: 2,4 см/сМаксимальный ход: 300 ммВремя работы: 5 минутМаксимальная длина листа: 2,5 мМаксимальный вес листа: 400 кгТемпература окружающей среды:-40 °C ~ + 55 °CКласс защиты: IP55Максимальный угол открытия ворот: 90 градусовВес брутто: 18 кгStandad комплект компонентов:①2 * открывалки для ворот (приводной двигатель)②1 * Управление коробка③1 * набор аппаратных аксессуаров④1 * резиновой пробкой2 * удаленного Управление1 * РуководствоПосылка включает: Стандартный комплект с парой фотоэлементов и сигнальная лампа a в автомобиле дистанционного управленияВ некоторых странах холодный климат, мы добавляем антифризовое масло внутри двигателя, он может работать в холодной среде.

Устройство управления поворотным затвором1. 2 боковых клеммы используются для подключения любого внешнего устройства, работающего двойнойВорота2. com-терминал используется для подключения внешних устройств3. 1 боковой Терминал используется для подключения любого внешнего устройства, которое работает на одиночный затвор4. терминал карты Swipe используется для подключения любых внешних устройств, которые будут работатьОткрыть ворота5. com-терминал используется для подключения внешних устройств6. Инфракрасный Терминал используется для подключения фото электрический датчик7. 12 В DC Выход используется для подключения фото электрический датчик (непрерывный выходТок <= 200мА)8. выход батареи 24 В используется для подключения резервная батарея +9. выход батареи 24 В используется для подключения Резервная батарея-10. Выход 24 В постоянного тока используется для подключения внешнего устройства. (например, фотоэлектрическийДатчик, максимальный выходной ток 1А)11. GND используется для подключения внешних устройств12. Выход 24 В лампа постоянного тока используется для подключения вспышки +.13. Выход 24 V лампа постоянного тока используется для подключения вспышки света-.14. 24 V DC lock output-терминал NF, который используется для подключения электрического замка15. COM широко используется для подключения «земли» замка16. 24 V DC lock output-терминал NA, который используется для подключения магнитногоЗамок17. Выход будильника 24 В постоянного тока18. Выход будильника 24 В постоянного тока19. И 20. Терминал Motor1 используется для подключения двигателя 1, установленного на воротахЭто открывается позже и закрывается первым. Этот клеммы для проводки 1st red wire (отсчитывается от вашегоЛевая сторона в правую сторону)21. И 22. Терминал задержки Motor2 используется для подключения двигателя 2, установленного наВорота, которые открываются сначала и закрываются позже. Этот клеммы для проводки 1st синий провод (СчетныйС левой стороны на правую сторону). Внимание! Если для одиночный затвор, мотор воротПросто можно подключить терминал задержки Motor2.23. AC24V вход используется для подключения трансформатор24. AC24V вход используется для подключения трансформатор25. Цифровой дисплей используется для отображения данных настройки26. INC + используется для увеличения фигуры при настройке данных27. FUN используется для хранения данных28. DEC-используется для уменьшения фигуры при настройке данных29. Кнопка обучения используется для программы/remoteЕсли вам нужны более четкие инструкции и инструкции по установке, пожалуйста, свяжитесь с продавцом для отправки по электронной почтеУпаковка деталиТип блока: комплект посылка: 17,0 кг (37,48 фунта) Посылка Размеры: 84 см х 43 см х 16 см (33.07in x 16.93in x 6.30in)
