Бесплатная доставка! Новый 13,56 МГц, wiegand26/34 двойной светодиодный 9 V 12 V epoxy упакованы самую надежную бесконтактных Mifare1 микросхемой чипом

Описание

Подробное описание:
Параметры
Панель расшифровки жидкокристаллического дисплея времени	<0,2 s
Связь	Weigand 26/34
Тип карты	MF1 S50/S70 13,56 мгц
Индукционное расстояние	10 ~ 18 см
Мощность питания	DC12V
Диапазон передачи данных	Макс 80 м
Валюты	<100MA
Рабочая Температура	0 ~ 70 °C
Рабочая влажность:	Меньше, чем 80%
Гарантия
Гарантия	24 месяца
Физический
Размеры (дхшхв мм)	118*76*23
Посылка	Пластиковый корпус и эпоксидный насыщенный
Цвет	Темно-зеленый
Вес (кг)	0,2
Изображения

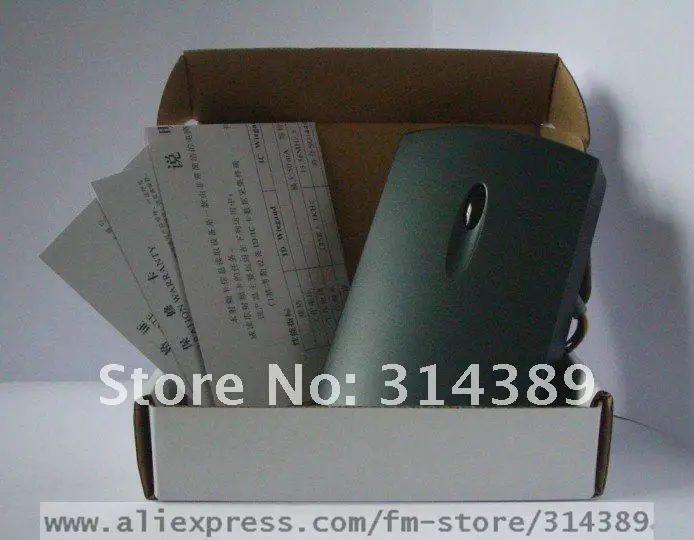

Общий вид:

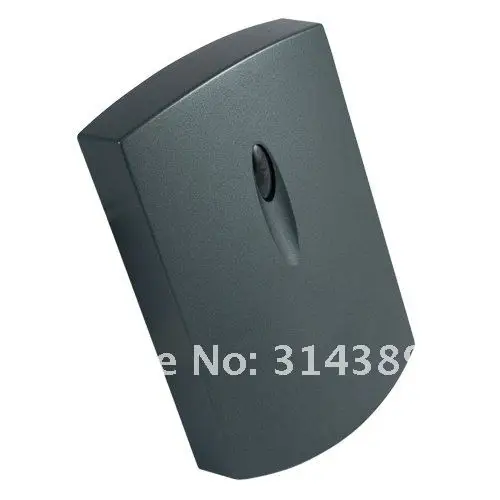

Вид 2:

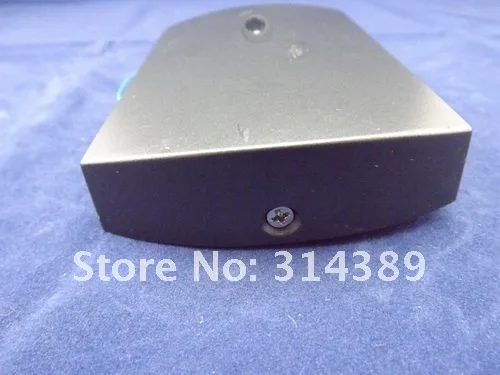

Вид 3:

Описание контакта

О Wiegand

Интерфейс формата Wiegand 26 бит

Интерфейс формата Wiegand 26 бит состоит из 26 битных данных, включая 24 пользовательских битов и 2 контрольных битов четности. 24 пользовательских бита соответствуют последнему 40 бита пользователя в тегах.

1. PE как даже проверка четности и PO как нечетная проверка четности;

2. Биты, помеченные E go для равномерной проверки четности, и биты, помеченные O go для нечетной проверки четности;

Wiegand 26 бит формат синхронизации

О RS485 протокол

Формат протокола связи считывателя выглядит следующим образом:

1. SOH и END контрольный символ-это байт
Сторона контроллера SOH определяется как <0x09>
Конечный считыватель определяется как <0x0A>
Конечный контроллер и считыватели задаются как <0x0D>
Где <0x> гексадимальное обозначение
2. Тип для номера типа считывателя фиксируется на один байт, тип номера фиксируется на "а"
3. ID для стороны считывателя идентификационного кода, байты символов ASCII должны быть в диапазоне от 1 <0x31> до 8 <0x38>, если значение контроллера и клиент отправляет идентификационный номер на тот же адрес считывателя, считыватель получит данные, отправленные стороной контроллера, В то время как ответ читателя вернет тот же адрес.
4. FC является кодом связи, и данные являются релевантными, фиксируется на один байт, такая информация, пожалуйста, обратитесь к протоколу связи и соответствующим инструкциям.
5. 8 бит BCC полевой осмотр всех символов, два байта. Данные BCC код данных для 1,2, 3,4 и части разницы или контрольной суммы, формат ASCII код формы. Например:
0x09 0x41 0x31 0x42 XOR результат 0x3B, является BCC1 для 0x33, BCC2 для 0x42; другой пример:
0x09 0x41 0x32 0x42 XOR результат 0x38, затем BCC1 для 0x33, BCC2 для 0x38.
6. Протокол передачи RS485 установлен на "E, 8,1", скорость передачи как "19200",

Контроллер протокола связи и таблица считывания

FC: B прочитайте серийный номер читателя мануфактуры.

Описание: эта функция считывает номер карты на заводе считывателя, в общей сложности восемь цифр. Раздел 1-2 для года изготовления, первые 3-4 означает недели, 5-8 цифр-порядковый номер, 0001-9999.

Образцы:

Контроллер или пк отправляет информацию ниже:
Код считывателя (ID): <1> ~ <8>
Данные (данные): <нет>

Устройство для чтения ответим:
Данные (данные): если серийный номер читателя является <99080001> .....

Выше является частью его RS485 протокола, если вам это нужно, свяжитесь с нами, пожалуйста.

Какие-то особые услуги:

Мы можем предоставить не только стандартные продукты, но и индивидуальные вещи, например, цвет/логотип/этикетка/формат данных и посылка и т. Д., если вы считаете это необходимым!
