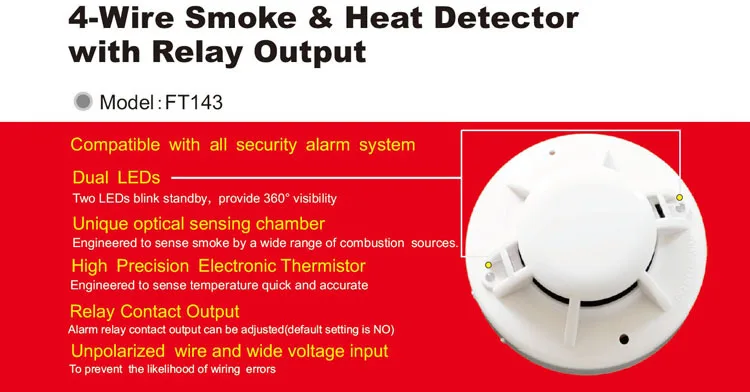

4-провода обычных дым и тепловой извещатель обычные мультидатчик с реле выход водонепроницаемый детектор дыма и тепла

Описание

Водонепроницаемый детектор дыма и тепла оснащен водонепроницаемым основанием, которое подключается сбоку, чтобы избежать короткого замыкания и повреждения детектора, вызванного утечкой воды в верхней части установки. Информация о водонепроницаемом основании: внутренний диаметр 112,5 мм, высота 64 мм

4-проводная MCU обычный дым и тепловой детектор обычных мульти Сенсор с релейный выход Дымовая пожарная сигнализация дыма и тепла сигнализации

3. Установка

Примечание:Вся проводка должна соответствовать применимым местным кодам, указам и правилам.

Установите индикаторный патрон

1. Детекторы дыма или тепла на открытой местности предназначены для монтажа на потолке или стене в соответствии с пожарным стандартом в вашей стране.

2. Прикрепите монтажное основание к потолку или стене. Основание детектора может быть закреплено непосредственно на электрической распределительной коробке, такой как восьмиугольная (75 мм, 90 мм или 100 мм), круглая (75 мм), или квадратная (100 мм) коробка без использования любого типа механического адаптера.

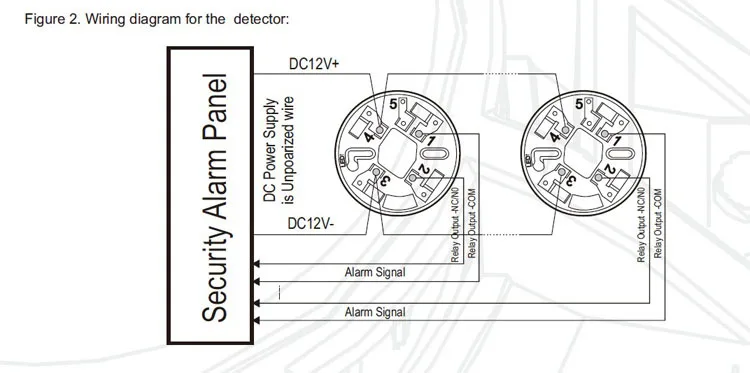

3. Расположите все провода плоскими к клеммам и закрепите провода на клеммах, см. Рис. 1.

4. Описание функции клемм:

Терминал 1: релейный выход-COM

Терминал 2: релейный выход-NO/NC (по умолчанию нет)

Терминал 3: питание постоянного тока-

Терминал 4: питание постоянного тока +
