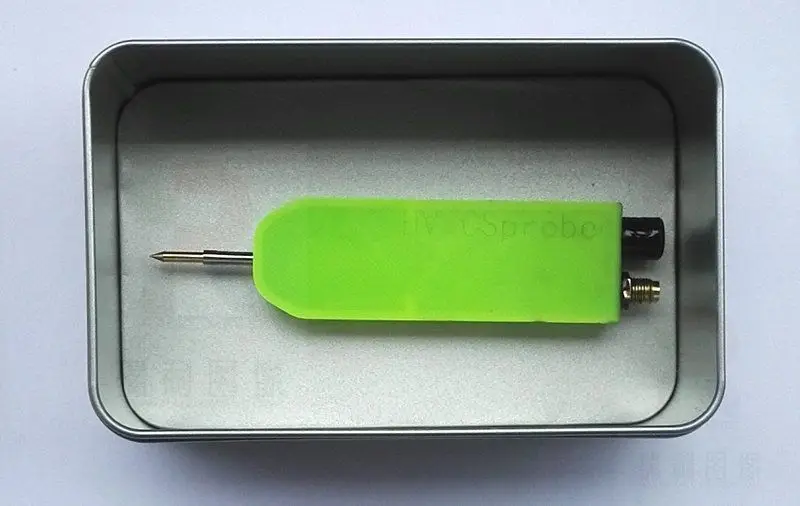

Этот зонд полностью сделан вручную, и Корпус 3D напечатан. На поверхности имеется небольшой знак герметизации высокого давления. Пожалуйста, не делайте фотографии, если у вас есть высокие требования к внешнему виду.

Основные параметры:

Входное сопротивление: 1,5 ком

Частотный диапазон: 9-100 МГц

Потеря вставки: около 25 дБ

Обнаружения Диапазон напряжения:

Высокочастотное напряжение сигнала: ≤30в. (средняя высокая частота относится к частоте сигнала больше 9 кГц, низкая частота относится к менее 1 кГц)

AC50/60 Гц: 3,5 кв

Постоянный ток: 5 кВ

Выходное сопротивление: 50 Ом.

Объем: 120 мм в длину, 22 мм в ширину и 15 мм в высоту

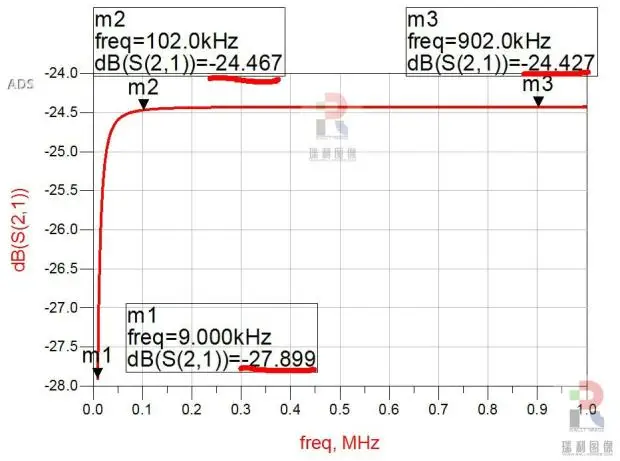

1 МГц-100 МГц S21 параметр:

9 кГц-1 МГц S21 параметры моделирования:

Применение метод:

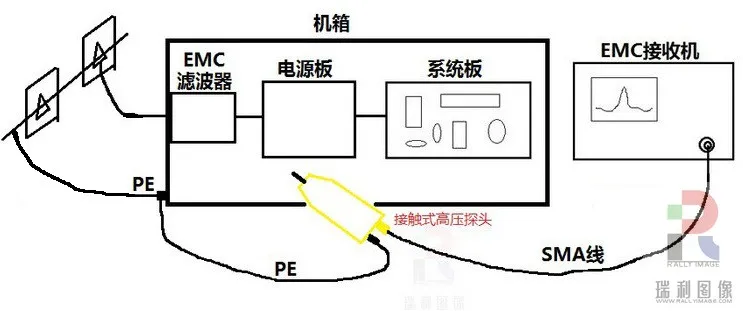

Контактные данные высокого давленияСхема соединения между зондом и анализатором спектра:

Обратите внимание:

1. Только после подключения земляного провода (PE) и спектрального анализатора можно использовать.

2. этот зонд не может использоваться для обнаружения высоковольтных и высокочастотных сигналов, в противном случае он может повредить зонд или даже спектрометр. высокочастотное напряжение сигнала в сигнале должно быть менее 30 в.

Например, он не может использоваться для обнаружения выхода полного моста, полумост и полый стержень привода flyback, потому что в этих местах выходной высокочастотный сигнал высокого напряжения.

Этот зонд подходит только для низкого напряжения высокочастотного сигнала, наложенного на низкую частоту высокого напряжения.

3. когда обнаруженное напряжение выше 50 в, рекомендуется не держать зонд в руке (если вы держите зонд в руке, обязательно удерживайте заднюю часть зонда). закрепите зонд в точку наблюдения с зажимом «крокодил», И поместите зонд на бумажную коробку, деревянный стул и другие изоляторы для обнаружения, чтобы избежать рук человека, касаться высокого давления и электрического удара.

4. Этот зонд не специально разработан для осциллографа. Если пользователь хочет использовать его на осциллографе, пожалуйста, обратите внимание на следующие точки, чтобы избежать повреждения зонда или осциллографа.

1) соответствуют товару 1-3 настоящей заметки.

2) Переключатель входного сопротивления осциллографа до 50 Ом.

5. После измерения, разрядите головку зонда с зондом провод заземления.
