Описание
Бесплатная доставка STM8 QFP44 STM8 программирования адаптер IC Тесты гнездо для LQFP44 посылка 0,8 мм Шаг с плавать Порты и разъёмы = STM8-QFP44
Yamaichi IC Тесты & burn-в сокете с простым Советом, специально для STM8 микроконтроллер в QFP44 (0,8 мм шаг) посылка
Особенности
4-контактный плавать Порты и разъёмы для программирования или тестирования Внешний Кристалл можно подключить через гнездо на плату Все контакты MCU доступны на дополнительные разъемыПоддерживаемые устройства
STM8 микроконтроллер в QFP44 (0,8 мм шаг) посылка с совместимыми pinouts
STM8S105SxTxC/STM8S207SxTxC/STM8S208SxTxCФото

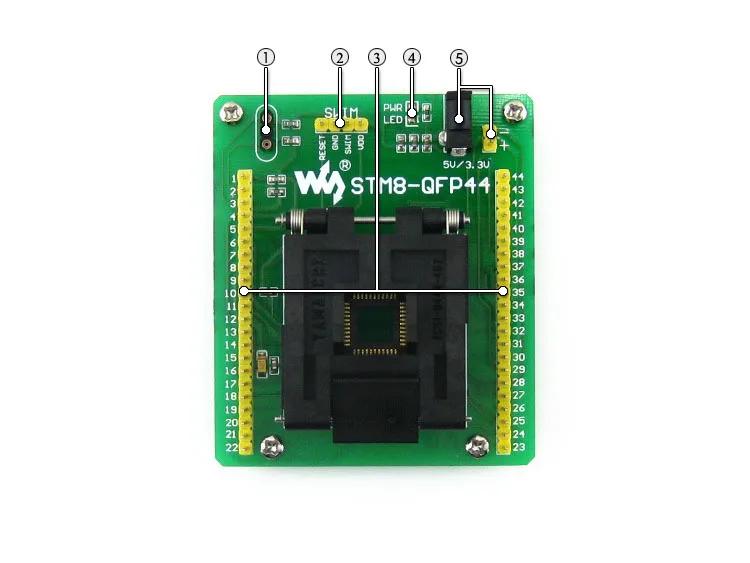

Внешний Кристалл гнездо Вставьте Кристалл в отверстия с двух сторон, независимо от среднего отверстия Плавать порт Для программирования/отладки/тестирования Совместимость с ST-LINK, ST-LINK/V2 и т. д. Штырьковые разъемы, подключенные к контактам MCU Четко маркированные с бортовыми отметками Легко для тестирования и дальнейшего расширения Мощность индикатор Мощность вход DC5V/3,3 V

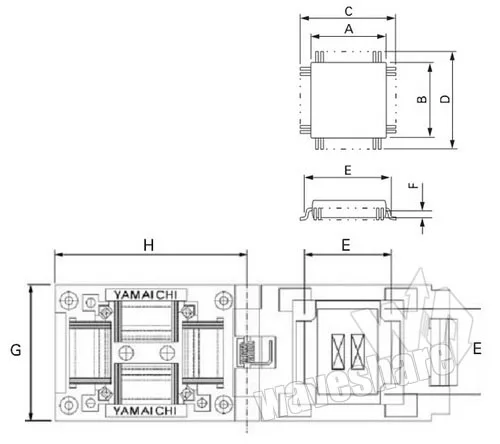

Контур и размеры
Единица измерения: мм
| Номер изделия: | Шаг | Контакты | Применимые IC Размеры (см.) | Внешние размеры (ссылка) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-0444-467 | 0,8 | 44 | 10x10 | 13,9x13,9 | 11,5 | - | 34x37 |
 | |||||||
Плавать Порты и разъёмы заголовок
STM8-QFP44 плавают заголовки для подключения программиста. На рисунке 1 ниже показаны подметки.
Рисунок 1).Плавать заголовок
Просмотров
Развития ресурсы:Схема и т. д.
Вики:Www.waveshare.com/wiki/STM8-QFP44
Посылка содержит
STM8-QFP44 × 1 шт. Кабель питания USB × 1
1
2
Характеристики
- Номер модели
- STM8-QFP44
- Бренд
- Waveshare
- Тип демоплаты
- Рука
- Manufacturer
- Yamaichi
- Power Input
- 5V or 3.3V
- SWIM Port
- compatible with ST-LINK III
- Supported Devices
- STM8 MCU in QFP44(0.8mm pitch) package with compatible pinouts
- Demo Board Type
- Others
