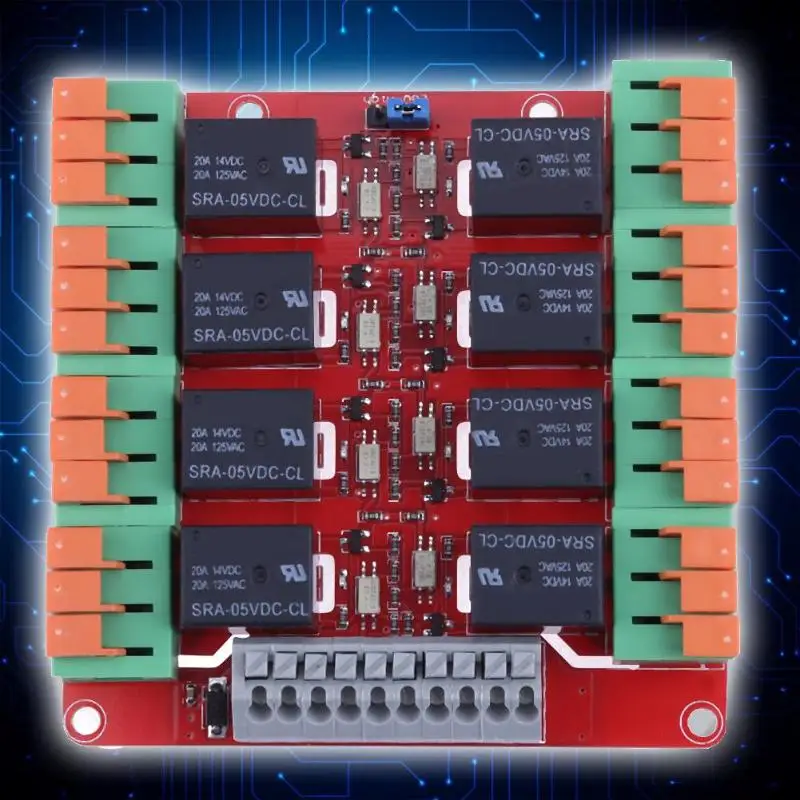

8-канальный 20A модуль управления реле Высокая Низкая электрический уровень 8CH модуль для Arduino UNO MEGA2560 R3 Raspberry Pi

8-канальный сетевой видеорегистратор 20A модуль управления реле для Arduino UNO MEGA2560 R3 для Raspberry Pi

Описание:
1. двунаправленная изолированный 8 канальный модуль управления реле, в зависимости от потребностей потребителя.
2. Он может выбрать высокий или низкий уровень электричества для контроля захвата реле.
3. модуль принимает натуральная кожа и высокое качество реле мощности, Индустриальный топ-наиболее ультра маленькая посылка оптопары, высокая мощность прибор для тестирования диэлектрической транзистор, красные сигнальные огни, двойная сторона военного класса пластина pcb, общее оформление после общего учета, с его стабильной производительностью.
4. Он может широко использоваться в различных случаях контроля мощности.
Модуль Инструкция:
1. модуль принимает подлинное и высокое качественное реле, AC 125 V/20A, DC 14 V/20A.
2. с применением промышленных верхних-самых маленьких двунаправленный оптосоединителей, модуль имеет полную защиту от шумов и стабильную производительность.
3. Рабочее напряжение модуля 5 В.
4. пользователи могут выбрать электрический уровень реле, либо пикапы возникают на высоком электрическом уровне или низком электрическом уровне; модуль содержит сопротивление ограничению тока, он может управляться непосредственно положительными и отрицательными электродами источника питания, а также может управляться с помощью Консоли ввода/вывода микроконтроллера.
5. Конструкция отказоустойчива, даже если контрольный провод был поврежден, но реле будет принимать любые действия.
6. человеческая конструкция интерфейса, все интерфейсы могут быть непосредственно выровнены через соединительные клеммы, что очень удобно.
7. Обеспечивает 4 шт стопорный болт отверстие, легко установить.
8. Индикатор состояния реле (красный).
Интерфейс модуля:
Конец управления модуля: Он имеет 11 линий интерфейсов, все интерфейсы могут быть непосредственно выровнены с проводом, для удобства наших пользователей.
DC +: Отключение подключено к положительным электродам внешнего прямого тока.
DC-: Отключение подключено к отрицательным электродам внешней мощности постоянного тока.
VRFF: фотоэлектрический изолированный контрольный конец относится к земляной проволоке.
Если VREF подключен к отрицательному электроду мощности, когда окончание на высоком электрическом уровне (относительно VREF), реле будет отображаться соответственно.
Если VREF соединен с положительным электродом мощности, когда окончание на низком электрическом уровне (относительно VREF), реле будет отображаться соответственно.

Выход реле:

Есть 24 линии интерфейсов, все интерфейсы могут быть непосредственно выровнены с проводом, для удобства наших пользователей.

NO1-NO8: обычно открытый интерфейс реле, он болтается перед захватом реле, и короткие схемы с COM после захвата.
COM1-COM8: общий интерфейс реле
NC1-NC8: обычно закрытый интерфейс реле, он коротких замыканий с COM до захвата реле и болтается после захвата реле.
Полезные советы:
Изолированный релейный модуль используется для адаптации плохой электромагнитной среды или случаев, требующих хорошего сигнала, требующего полного изолированного эффекта, мощности панели управления пользователя (которая является эталонной мощностью, подключенной к VERM) и мощность источника релейного модуля (DC +/DC-) должна быть дифференцирована.
Если эти две силы являются общей основой, то это не полный изолированный эффект, в данный момент, пользователи могут выбрать наш более экономичный стандартный модуль реле типа.
Примечание:
Возможна погрешность в 1–3 см, связанная с особенностями измерения вручную.
Из-за различных дисплеев и разных световых настроек изображение может не отображать фактический цвет изделия. Спасибо за понимание.

1 х модуль управления реле
