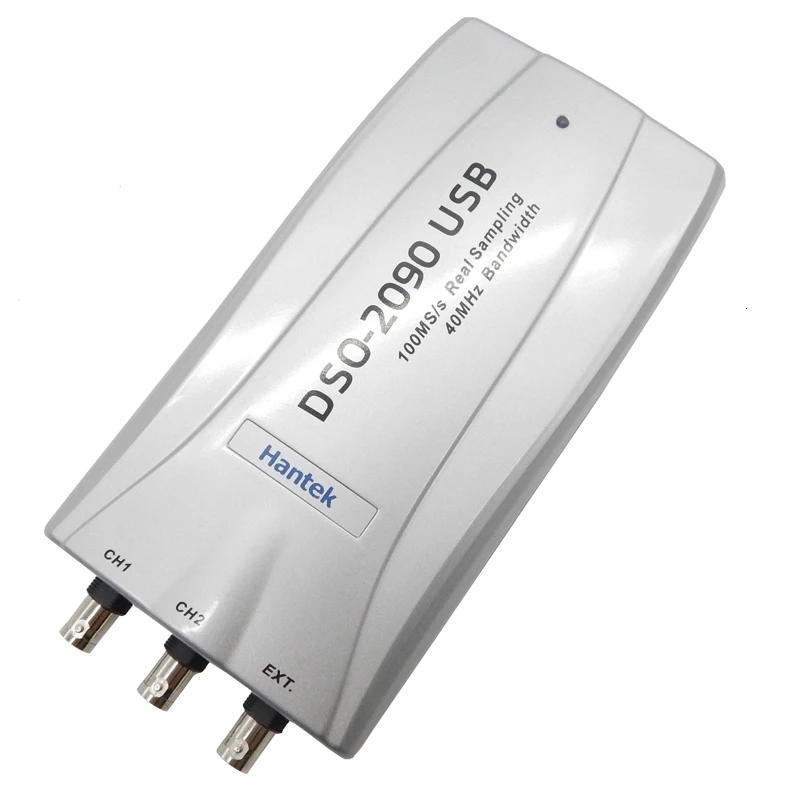

Hantek DSO2090 Портативный осциллограф цифровой осциллограф USB PC осциллограф 100 мс/с 40 мГц
Описание
 |  |  |  |
 |  |  |  |
Портативный цифровой осциллограф Hantek DSO-2090 2 канала 40 МГц полоса пропускания USB осциллограф для ПК 100 мс/с официальный и оригинальный
1. Описание продукта
· DSO2090
· 100 мс/с, полоса пропускания 40 МГц
· 1. Характеристика
· Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.
· Подходит для ноутбука, обслуживания линии продукции, легко используется в бизнесе.
· Размеры (мм): 190 (L) x100 (W) x35 (H), легко переносится.
· Высокая производительность, 100 мс/с в режиме реального времени, полоса пропускания 40 МГц.
· Операционная система: Windows S7, Windows Me, Windows NT, Windows 2000, Windows XP, VISTA
· 23 функции измерения, проверка пропуска/сбоя, подходит для технического применения.
· Средняя Форма волны, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y.
· Сохраните форму волны в следующем: текстовый файл, графический файл jpg/bmp, MS файл exel/word.
· БПФ
· Один компьютер может подключить много DSO, легко расширить канал.
· Labview \ VB \ VC \ Delphi \ C + + Builder второй экземпляр дизайна.
| 2.Аппаратные средстваПараметры | |
| ·Канал | ·2Каналы |
| ·Пропускная способность | ·40 МГц |
| ·ВходИллениум... | ·1mом25pF |
| ·Макс.ОбразецСкорость | ·100 мс/с |
| ·Соединительная муфта | ·AC/DC/GND |
| ·ВертикальныйРазрешение | ·8Bit |
| ·Коэффициент усиленияДиапазон | ·10 мВ-5 V,9 шагов |
| ·Постоянного токаТочность | ·± 3% |
| ·РазверткиДиапазон | ·4ns-1h,38Шаги |
| ·ВертикальныйРегулируемый | ·Да |
| ·ВходЗащита | ·ДиодЗажимной |
| ·X-Y | ·Да |
| ·Autoset | ·Да(30 ГцДля того, чтобы40 МГц) |
| ·И тд.Входной сигнал | ·Да |
| ·ТриггерРежим | ·Авто,ОбычныйИОдиночный |
| ·ТриггерНаклон | ·+/- |
| ·ТриггерУровеньРегулируемый | ·Да |
| ·ТриггерТип | ·РостКрай,ПаденияКрая |

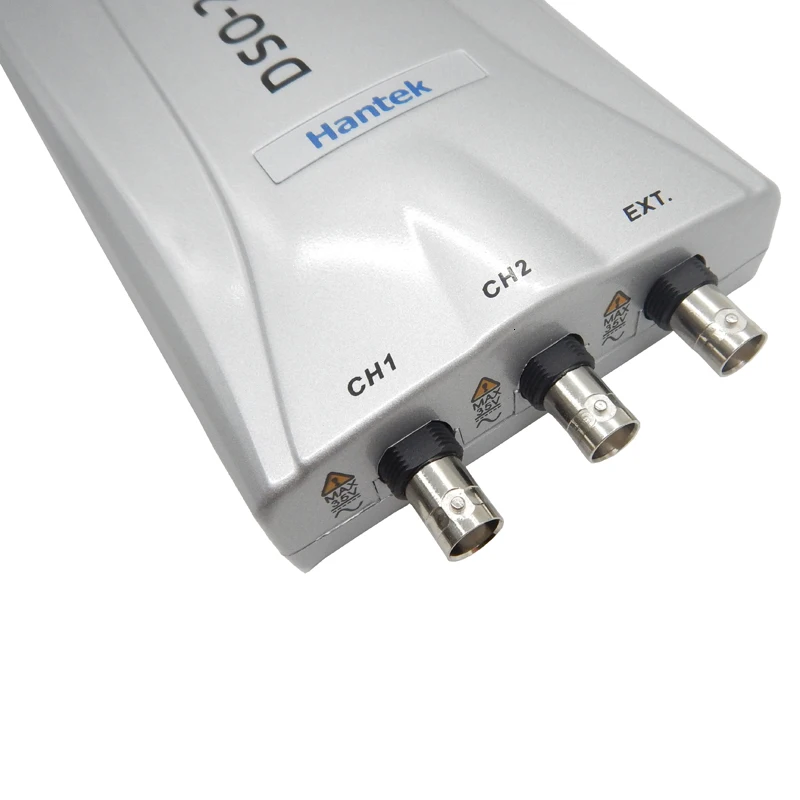

| ·ТриггерИсточник света | ·CH1,CH2, EXT |
| ·До и послеТриггер | ·0-100% |
| ·БуфераРазмер | ·10K-32KB/канал |
| ·Для отбора пробВыбор | ·Да |
| ·СигналовДисплей | ·Порт/линияСигналовВ среднем,Настойчивость,Интенсивность |
| ·Сеть | ·Открывания/закрывания |
| ·ВертикальныйРежим | ·CH1,CH2,Двойной,Добавьте |
| ·КурсорИзмерение | ·Да |
| ·Математика | ·БПФ,Кроме того,Вычитание,Умножения,Отдел. |
| ·Курсор | ·Частота,Напряжение |
| ·ДанныхОбразцы | ·10 K-32 K/канал |
| ·Аксессуары | ·S/WCD-плеерЗондыРуководство по эксплуатации,USBШнур |
· 3. Программное обеспечение
· Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA
·4. Во-вторых дизайн
· Поставка демонстрационного кода (VC \ VB \ LABVIEW) и техническая поддержка.
. 5. Список посылка
1 * цифровой осциллограф
1 * USB кабель
1 * CD-плеер
1 * зонды
Характеристики
- Бренд
- Hantek
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- Other
- Длина записи
- 10K-64KB/CH
- Ширина браслета
- Other
- Номер модели
- DSO2090
- Размер дисплея
- Нет
- Съемные элементы питания
- Нет
- Частота дискретизации в реальном времени
- Other
- Цифровых каналов
- 2
- Max. Sample rate
- 100MS/s
- Data Samples
- 10K-32K/Channel
- Channel
- Two Channels
- Bandwidth
- 40MHz
- Input Impandence
- 1MΩ 25pF
