2019 новые LY-G700 наиболее экономичный 3 зоны горячего воздуха центровка корпуса BGA паяльная станция 220 V 110 V
Описание
LY-G700 самый экономичный 3 зоны горячего воздуха выровнять BGA паяльная станция 220 V 110 V
Основное отличие от G720:
А. Другая система камеры с G720
B. G700 имеет 2 режима (ручной, полуавтоматический),
G720 имеет 5 режимов (ручной, полуавтоматический, de-паяльник, паяльник, SMT)
 |
Технические характеристики:
1. верхний и нижний нагрев горячего воздуха, который может нагреваться в то же время от верхней части элемента к нижней части печатной платы; нижний инфракрасный нагрев, контроль точности температуры в пределах ±1℃. 8 сегментный контроль температуры независимо.
2. горячий воздух район отопления для BGA и PCB в то же время, и большая площадь ИК нагреватель предварительного нагрева для нижней части PCB, чтобы избежать полностью деформации PCB во время повторной работы, верхние или нижние температурные зоны можно использовать отдельно и свободно сочетать энергию вверх и нижнего нагревательного элемента.
3. приняты высокоточные К-типа термопары close-loop управления и PID параметры самонастройки системы; 4 температурные кривые могут быть отображены С функцией мгновенного анализа кривой и многогрупповые пользовательские данные могут быть сохранены; температура может быть проверена точно через внешний интерфейс измерения, кривые могут быть проверены, установить и исправить на сенсорном экране в любое время.
Точность оптическая система выравнивания
Использование высокой четкости и регулируемой системы оптического выравнивания CCD, разделение луча, усиление, уменьшение, тонкая регулировка и автоматическая фокусировка с функцией, которая Автоматическая разрешение аберрации цвета и регулировка яркости, Регулируемая контрастность изображения; оснащен 15 "высокой четкости ЖК-монитора ЖК-дисплей монитора.
Многофункциональная и гуманная операционная система
Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка спроектированы 2 в 1; обеспечение многих видов титана сплава BGA tuyere может поворачиваться на 360 градусов для легкой установки и замены. X, Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ±0. 01 мм.Более высокий уровень безопасности функция защиты от перегрузки
С функцией сигнализации, после сварки BGA машина может сигнализация самостоятельно. В чехол из Температура, цепь может отключиться автоматически с двойной защитой Температура защиты. температурный параметр имеет защиту паролем, чтобы предотвратить любые изменения.
Технология параметр
| 1 | Мощность питания | Переменный ток 220в±10% 50/60Hz |
| 2 | Общая мощность | Макс 5300 W |
| 3 | Мощность нагревателя | Верхняя температура. Зона 1200 Вт, вторая температура. Зона 1200 Вт, ИК температура. Зона 2700 Вт |
| 4 | Электрический материал | Водительский мотор + ПЛК Смарт Темп. Контроллер + цветной сенсорный экран |
| 5 | Температура контроля | (Высокоточный k-датчик) (Закрытая петля), Независимый регулятор температуры, точность может достигать ±1℃ |
| 6 | Размещения путь | V образный слот, Поддержка PCB Джиги можно регулировать, лазерный светильник быстро центрирует и позиционирует |
| 7 | Размер печатной платы | Макс 450 × 390 мм мин 10 × 10 мм |
| 8 | Применимый чипы | Макс 80 × 80 мм мин 1 × 1 мм |
| 9 | Габаритные размеры | L650×W630×H850mm |
| 10 | Температура Интерфейс | 1 шт. |
| 11 | Вес машины | 60 кг |
| 12 | Цвет | Серый |

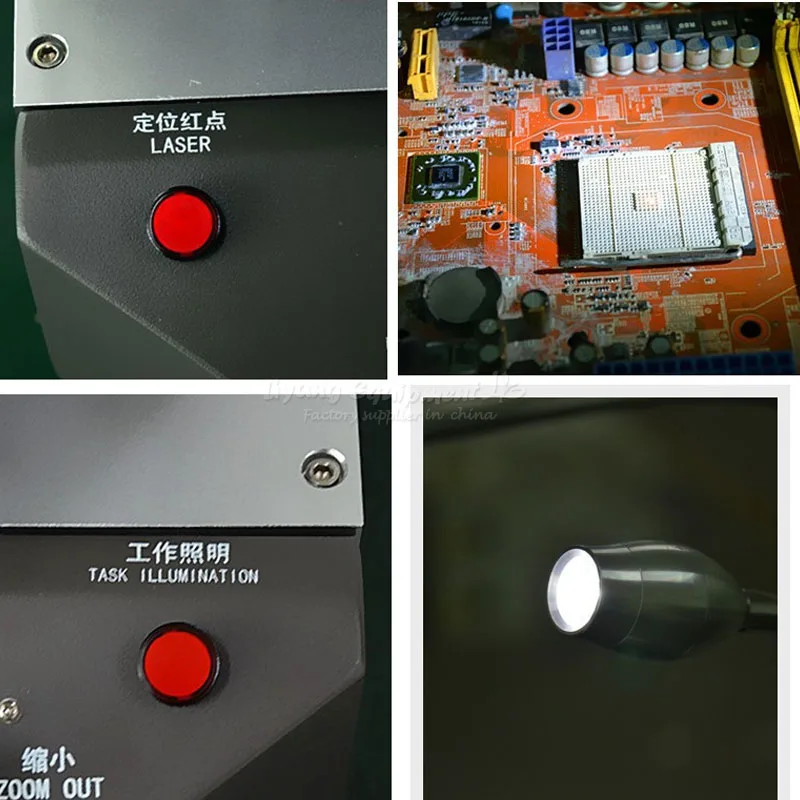

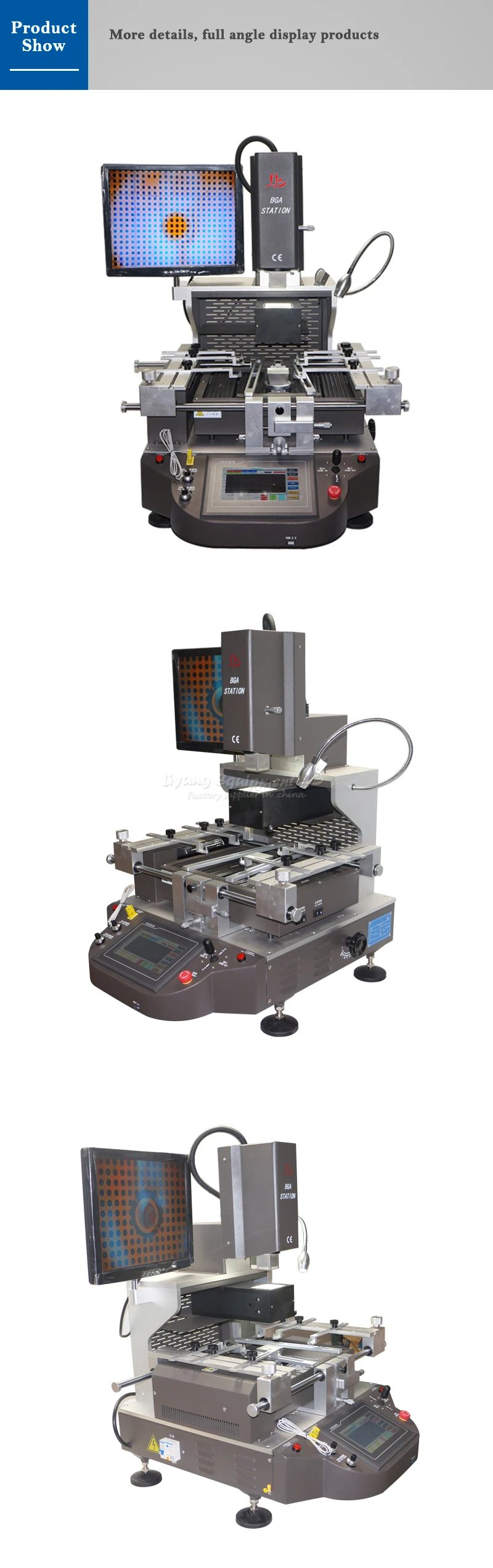

Фотографии:
Характеристики
- Бренд
- LY
- Номер модели
- G700
- Индивидуальное изготовление
- Да
- Total Power
- Max 5300W
- Temperature Interface
- 1 pcs
- Weight of machine
- 60KG
- Color
- Grey
