2019 новые HT-R490 горячего воздуха паяльная станция 3 зоны панель управление с softare

Описание

HT-R490 BGA паяльная станция

Управление руководство

Оглавление

(A) Введите основные функции параметров машины и
B) Комбинация деталей машины
С) функции каждой машины введение и меры предосторожности
(D) операционной системы и функций машины
(E) часто задаваемые вопросы по припою BGA
F) исходная кривая температуры
Vii) контакт с технической поддержкой

Уважаемые покупатели, обратите внимание:
Благодарим Вас за выбор в пользу нашего новые BGA перерабатывающее оборудование, устройство с самым передовым в отрасли встроенный интеллигентая (ый) Управление Системы-ICS (интеллигентая (ый) Управление Системы) добавляется интеллектуальная система контроля температуры и Интеллектуальное обнаружение неисправностей и интеллектуальная энергосберегающая функция широкого напряжения и функция отключения звука. К-тип термопары импортированная система управления замкнутым контуром может автоматически компенсировать контроль температуры для достижения более точного контроля температуры; является достаточным руководством передового оборудования отрасли. Позволит вам более интуитивно использовать и чувствовать себя более комфортно.

Основные параметры машины:

1 Мощность: однофазный 220 В переменного тока, 50/60 HZ 4KVA

2 Общая мощность: 4000 Вт

Верхний обогрев мощность: 800 Вт

Нижняя Мощность нагрева: 800 Вт в нижней части инфракрасного нагрева мощность: 2400 Вт мощность в режиме ожидания: ≤ 10 Вт

3 режима контроля температуры: высокоточная термопара типа K с закрытым контуром, с электронной температурной компенсации.

4. Режим позиционирования печатной платы: V-groove + Z fonts Универсальный светильник пары регулировки направления Y

5 Размер печатной платы: мин 10 мм * 10 мм Макс 350 мм * 400 мм

6. Инфракрасный Подогрев: 210 мм * 340 мм

Размеры машины: (или около того) в ширину и 580 мм * (до и после) в длину 580 мм в высоту 650 мм

Вес машины: вес нетто 35 кг

Новые функции:

A: Самая продвинутая в мире "интеллектуальная система управления (интеллектуальная система управления), именуемая как" ICS ", BGA rework desoldering более гуманная, более простая, Более умная.

B: Улучшенная функция аварийной сигнализации, следующая система обнаружения неисправностей и сигнализации:

1: K-тип термопары обнаружения открытого замыкания и защиты от неисправностей. Таким образом, температура не контролируется, например, перебои температуры больше не происходит.

2: обнаружение неисправностей вентилятора горячего воздуха и защита от неисправностей. Нагреватель выгорает феномен как история, для максимальной защиты техники и личной безопасности.

3: обнаружение неисправностей нагревателя и аварийная сигнализация, состояние машины в реальном времени с первого взгляда.

C: верхняя и нижняя громкость взрыва электронная умная скорость. Обратитесь к каждой группе к различной кривой температуры, чтобы соответствовать различной скорости ветра, повысить эффективность ремонта, повысить эффективность ремонта. Бесплатная утомительная и повторяющаяся стандартная машина механическая регулировка скорости ветра.

D: двойной Y направление печатной платы зажимной кронштейн для удовлетворения большего PCB фиксированный.

Основные функции:

1 прецизионное импортное сырье (ПЛК. нагреватель) точный контроль процесса удаления BGA.

2 машина использует независимый контроль трехзоны контроля температуры более точным. Первый температурная зона. Вторая температурная зона может быть установлена в параграфе 8 литров (вниз) 8 сегментов постоянного контроля температуры, который может хранить 10 групп кривой температуры. Третий зона разогрева, независимый контроль температуры для обеспечения полного подогрева PCB во время процесса пайки,

3 выбор импортных высокоточных термопар, точное определение температуры.

4. Пройденный отдельно кривой температуры в верхний обогрев и нижний нагрев, поперечный вентилятор быстрого охлаждения, чтобы гарантировать, что PCB в процессе пайки, не будет деформироваться.

5 сварка и сварка для демонтажа завершены за 20 секунд перед прогрессивной сигнализацией с вакуумная Ручка всасывания, удобные Отсасывающие поездки в BGA

6 позиционирования PCB с помощью v-образного слота, гибкие и удобные удаляемые Универсальный светильник, Защита PCB.

Для большой тепловой емкости PCB и других высокотемпературных требований бессвинцовой пайки, так что может легко обрабатывать.

Вращение на 360 градусов горячего воздуха Tsui, легко заменить. С различными размерами сопла горячего воздуха, специальные требования могут быть настроены для материнской платы ноутбука, настольных компьютеров, материнских плат и других крупных ремонт печатных плат, и материнская плата для телефона микро обслуживание чип

1: нагревательная головка ограничителя стержня. (Для предотвращения нагревательная головка дробленая печатная плата)

2: нагревательная головка. (Температурная зона)

3: нагревательная головка регулирует ручку вверх и вниз. (Регулируемое положение вверх и вниз)

4: светодиодный свет. (Увеличьте яркость рабочей области)

5: нагревательная головка, сопло горячего воздуха. (Можно заменить в зависимости от размера чипа)

6: инфракрасные нагревательные панели теплая зона. (Третья зоны)

7: зажимной кронштейн PCB. (Фиксированная печатная плата с держателем устройства)

8: зажимной винт для печатной платы. (Затяните правой стороной зажимного кронштейна PCB)

9: кнопки отображения и управления. (Показать и установить параметры)

10: верхний нагреватель, фиксирующая ручка и передвигающаяся.

11: верхняя часть кабель нагревателя

12: нижняя часть нагревателя и рта ветра. (Во-вторых температурных)

13: образная пластина крепления и затянуть винты.

14: формованная пластина. (Зажимная неправильная печатная плата, например, панели ноутбука)

15: фанера джиг и двигаться вокруг, чтобы затянуть винты.

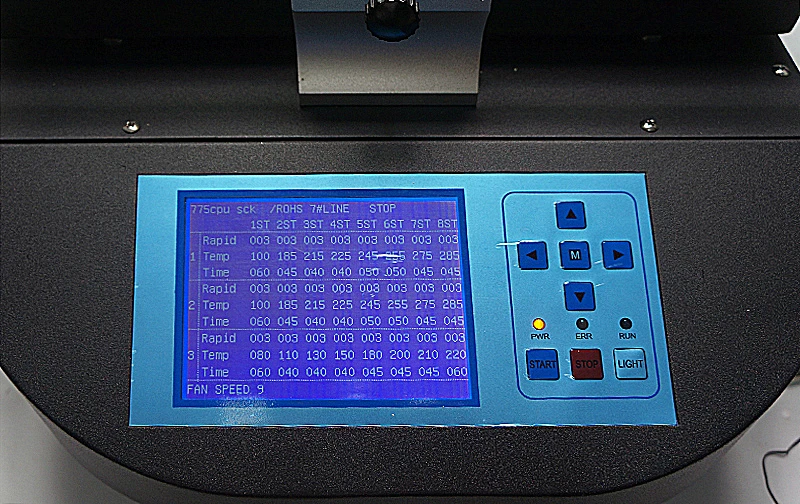

1: Введение дисплей

2: с брелком-Особенности

Два общих операций функции
(I): Настройка и изменение параметров
Для пользователя изменить параметры тока: например, постоянную температуру, время платформы, наклон повышения температуры или кривую имени, необходимо сначала установить устройство в состояние «установить», чтобы осуществить соответствующие операции, детальные шаги:
A: по (ii) кнопка остановки/выхода, установите машину для состояния "стоп".
B: нажмите (D) установить/подтвердить кнопку, установив машину на: "установить" состояние.
C: Скорость вращения вентилятора изменяется: (не может указать пароль)
В состоянии «установить», если пользователь должен только изменить скорость вентилятора, он не может вводить пароль, нажмите несколько раз в «вправо», чтобы переключить курсор на bar индикатор скорости вентилятора, а затем (d) установить/подтвердить кнопку, Курсор, чтобы высокий уровень яркости, а затем (v) «вниз», вы можете настроить скорость вентилятора.
Скорость вентилятора 0-9 была 10, из которых 9-максимальная скорость ветра, минимум 1, 0-стоп. Укажите любой скоростной набор вентилятора до "0"
D: изменение номера кривой: (не может указать пароль)
Машина в состоянии «стоп», в соответствии с (d) для ввода состояния «Настройки», если пользователь должен только изменить текущий номер кривой, не может вводить пароль, В соответствии с (v) «клавишей» для перемещения курсора в колонку ② номер кривой, Затем (iv) Установите/подтвердите кнопку, поэтому, когда курсор подсвечивается, затем (v) «клавиши со стрелками», чтобы изменить текущий номер кривой.
Е: изменить параметры кривой (пароль должен быть введен перед операцией)
1: Все в поле ввода паролем подсвечивается, перемещайте курсор на (v) /плюс или минус ключ «вверх» «вниз» «влево» «вправо» в поле ввода паролем введите пароль «123456», затем (iv) Установите/подтвердите ключ, Например, в поле ввода паролей отображается «ок», что пароль успешно введен. Затем введите параметры, которые могут быть изменены или (iv), а затем установите/подтвердите ключ, повторите шаги 1. Пока пароль не будет успешно введен.
2: (v) клавиша курсора/вычитания «вверх» «вниз» «влево» «вправо», переместите курсор в необходимости изменения значения позиции, В соответствии с кнопкой (d) Set/confirm, подчеркнув необходимость изменения значения, затем переместите курсор (V)/плюс или минус ключ «on», «next» был изменен на желаемое значение.
3: при росте температуры в количестве уклона до 0, это означает конец кривой.
Примечание:
1: когда экран отображается, когда курсор на половину высоты текста, например, на этот раз можно перемещать только курсор (v) /плюс или минус ключи для перемещения положения курсора.
2: При отображении на экране курсор изменяется на высоту текста, например, можно изменить текущее значение курсора. Доступно в это время (v) курсор/ключи для установки значения плюс или минус размер.
Ii) состояние работы набора
A: (i) в остановленном состоянии, Нажмите RUN/PAUSE два-три секунды, вы можете начать запуск машины, (vi) Индикатор состояния "запуск" светодиодный мигает один раз в секунду, машина автоматически перемещает линию для установки кривой. Run Запуск оставшейся полосы индикации времени Под параметрами кривой, автоматическое Вычисление общего времени работы и запуск обратного отсчета, ④ отделение для удостоверения личности-текущей кривой сегмента поле номер был запущен автоматическое обновление Кол-во криволинейных сегментов, в тех случаях, когда ", на возраст от 1 года до 8 лет" раздел фигуры отметили, Это означает, что кривая в текущем количестве ступеней нагрева и "сегмент" подсвечивается, затем количество текущей температуры на платформе. ⑧ Индикатор температуры набора зон показывает кривую тока заданной температуры, shows поле ввода паролем/Индикатор температуры тока показывает, Для "первой зоны" "второй зоны" "третьей зоны" измеренной температуры.
B: когда кривая будет работать до конца 30 секунд, машина автоматически выдаст предупреждающий сигнал, чтобы оповещать пользователя, и с оставшимся временем будет сокращено, предупреждающий тон становится более быстрым, бегать до конца при громком звучании. Автоматическая машина для «охлаждения» состояния, остановки нагрева, охлаждения вентилятора три минуты и вакуумный насос работает одна минута, remaining оставление времени индикатор бар начала работать трехминутный обратный отсчет,
C: (i) когда состояние находится в режиме запуска/паузы, установите машину для паузы, (vi) Индикатор состояния "запуск" светодиодный мигает дважды в секунду, машина будет автоматически поддерживать температуру тока, remaining время работы оставшаяся индикаторная полоса остановки обратного отсчета.
D: в подвешенном состоянии, затем Я запускаю/паузу, возвращаюсь к нормальной работе. (Vi) Индикатор состояния "запуск" светодиодный мигает один раз в секунду.
E: (ii) когда состояние находится в режиме остановки/выхода в течение двух секунд, чтобы остановить работу машины автоматически, чтобы «охладить» статус в «прохладном» состоянии, вентилятор поперечного потока для охлаждения в течение трех минут, в то время как вакуумный насос работает одну минуту, Через три минуты после того, как машина будет автоматически установлена для остановки, пользователь может начать следующий цикл работы.
(Iii) Освещение ВКЛ/ВЫКЛ
Нажмите, чтобы вкл./выкл. светодиодный свет.

Примечание: 1: машина была опытом работы под BGA, установите соответствующие значения верхних и нижних ограничений, чтобы минимизировать неправильное использование клиента. Подробные параметры указаны ниже
1: первый, второй, третий, трехзонный температурный наклон 0-6 градусов/сек.
2: первая и вторая температура зоны 30-320 градусов.
3: температура третьей зоны от 30 до 200 градусов.
4: первый, второй, третий, три зоны платформы время от 0 до 250 секунд.
Два: во время работы, когда машина обнаруживает ненормальную температурную линию, он будет отображать соответствующую предупреждающую информацию, (vi) Индикатор состояния индикатора "ERR" и звуковой сигнал тревоги, машина автоматически остановится в состоянии, после того, как можно продолжить поиск и устранение неисправностей.

(E) часто задаваемые вопросы по припою BGA

1, BGA как вы отлаживаете, находите свое использование кривой?
Удаление чипа BGA, зависит от различных воздействия на окружающую среду, температуры воздуха, влажности, внутреннего потока ветерка, толщины PCB, распределения меди PCB. Не может быть кривой в стране, различные среды могут быть выполнены сварки, согласно нашим данным, только около 45% клиентов используют нашу кривую не могут быть скорректированы. Наша производственная среда для отладочной работы в помещении 25 градусов. Полузакрытая комната для отладочной обработки. Влажности воздуха. Отладочный материал, как правило, материнская плата ноутбука Northbridge. Поэтому, когда эта проблема происходит, мы хотим предоставить нам реальную ситуацию, основанную на кривой, сделать соответствующие корректировки.
Метод тестирования, использование настольного компьютера или ноутбука Northbridge (плата отладки с использованием отходов, но требует уровня PCB, старайтесь не деформироваться, PCB не повреждает). Не рекомендуется или не рекомендуется более небольшая Настройка Температуры графического чипа ноутбука.
Сварка платы, использование зажимного зажима, сначала наблюдено в четвёртом абзаце полного набора времени работы, наблюдение за линией тестовой температуры от температуры, идеальная температура без свинца может достигать 217 градусов, кривая может привести к 183 градусов. Эти две температуры не являются свинцовыми и свинцово-плавящими точечными материалами. Но на этот раз нижняя часть чипа припоя шары не плавят, с точки зрения технического обслуживания, Идеальная температура 235 градусов без свинца, свинцово-200 градусов, затем расплавленный и охлажденный шар достигнет идеальной прочности.

Бессвинцовый припой, например:
После 4-го абзаца нагрева температура не достигает 217 градусов, затем в соответствии с размером зазора и улучшить третью, четыре температуры. Например: измеренная температура достигает 205 градусов, затем горячий воздух вверх и вниз самостоятельно регулируется на 10 градусов каждый. Если Большой зазор между измеренным на 195 градусов, рекомендуется 30 градусов для улучшения нижней части, повышения верхней 20 градусов, верхняя температура не должна увеличиваться слишком сильно, чтобы избежать теплового шока чипа, он слишком велик.
После нагревания, четвертое место температуры достигло 217 градусов, для идеального состояния, если оно превышает 220 градусов, придется следить за пятым абзацем (максимальная температура выше) до конца чипа достигать максимальной температуры. Рекомендуется не превышать 240 градусов. Если более чем больше, может быть уместен для снижения температуры в пятом абзаце.
2, сварка, нижний кронштейн на печатной плате, не всегда выдерживает одно и то же время, некоторые ноги к верхней части компонента, как?
Печатная плата на нижней части кронштейна была спроектирована thimble мы можем отрегулировать высоту, поворачивая винт, в соответствии с шестью ножными уровнями разницы может быть гибкой для регулировки высоты шести футов. Ступни к верхней части, могут быть уместны для застоя 1-2 мм.
3. контроль громкости воздуха Какова роль?
Мы предоставляем размеры сопла от 25 мм до 40 мм пять видов спецификаций, даже если одинаковая температура установки, с использованием другого сопла, окончательная температура нагрева чипа отличается. Чем меньше сопло, тем выше тепло в одном блоке, температура чипа выше, это очень простая истина, все сварочное оборудование с горячим воздухом, не избежать этого права. Когда меньший Чип сварки при использовании небольших сопла, воздушная ручка регулировки громкости может пройти, снижение скорости ветра, скажите, что это значительно уменьшает шанс взрыва чип.
Конечно, другим способом является увеличение соответствующего расстояния от сопла до чипа, соответствующего увеличения в 1-2 мм, поэтому чип значительно уменьшит тепло.

1. Сварка 775CPU сиденья, чтобы обратить внимание на какие проблемы?
775 распределения меди PCB является очень неровным, находится около наружной половины медной заземленной проволоки и распределения питания, на внутренней части половины затем все линии сигнала PCB. В соответствии с нашими тестами, 775CPU блок PCB разница температуры между двумя крупнейшими медью может достигать 20 градусов, это потому, что много заземления и питания медной PCB тепла дивергенция в других местах.
775, прямая плюс Сварка (не удалена, затем сварена сразу один раз), вы должны использовать жидкий поток.
775 при сварке, обязательно снимите металлическую крышку нового Гнезда.
Выбор сопла должен быть подходящим для выбора и 775 в рамке того же размера пластиковые насадки.
При сварке не забудьте удерживать Гнездо крепления 775 может сгладить. Не беспокойтесь, чтобы быть повторенным путем регулировки нижней части сопла, чтобы гарантировать, что верхняя часть уровня PCB 775.
2, выбор паяльной пасты
Рекомендуется использовать экологически чистый жидкий поток (для дополнительной сварки), или BGA специальная паста. Но обратите внимание, что: припойная паста BGA является ограничением использования, высокотемпературная паста для сохранения окружающей среды может легко привести к отказу. Например, 30 градусов комнатной температуры, прямых солнечных лучей, в течение 10 дней пасты пайки полностью дегенерация. Паста для припоя, будет полностью потеряна эффект потока. Пожалуйста, выберите темное, прохладное место для хранения припойная паста BGA.
3. Очистка пайки BGA
Рекомендуется использовать специализированную сеть стальной плоская шайба воды с ультразвуковой очисткой. После того, как шарик не рекомендуется использовать повторно, после того, как он загрязнен пылью и глазами, не может увидеть небольшое количество пасты для припоя, в следующий раз растение вызовет проблемы. PCB рекомендует использовать чистую ткань, смоченную в чистой воде. Завод будет завершен. Не допускайте загрязнения рук, пота или смазки после сбоя может быть вызвано сваркой. Помните: детали позволяют определить успех или неисправность.
4. взрыв на чипе проблемы и как сохранить
BGA чип пайки, я получил небольшой треск звук, мы могут быть вызваны взрывоопасным мостом, взрыв моста, вызванный не более чем двумя причинами: во-первых, поток воздуха неровный, точка температура слишком высока, в результате чего взрывоопасный мост; второй чип внутренней влажности, влаги, сварочный процесс, Быстрое распыление водяного пара, в результате чего происходит короткое замыкание или чип медной цепи. PCB будет иметь эту же проблему, тяжелая влажная слойная плата PCB, которая может привести к тяжелым коротким и деформируемым. Так что в течение некоторого времени, чтобы разместить чип, предлагаемая работа по сушке, сушка производится с помощью простой ремонтной станции на температуре чипа 150 градусов, 15 минут времени нагрева. Профессиональный подход заключается в использовании духовки на 100 градусов, всего куска платы и чипа в течение 10 часов сушки.
Чипы, хранящиеся в помещении, даже если новые чипы будут поглощать влагу от воздуха, что наносит ущерб, поэтому рекомендуется покупать шкафы (обычно используются для хранения лекарств), чтобы сохранить чип.
5. Как взять связующий Кристалл?
Если Использование температуры на нижней линии BGA чипа для проверки температуры 230 градусов, на этот раз мяч расплавился, но почему взять чип как обычно, чип удерживает щипцы не садится, потому что клей чипа, так трудно взять, Тогда сила снимет точку? Нет. Потому что коврик на оловянной основе расплавился в жидком состоянии, в то время как клей находится между перфузией в шаре и не наклеивается на коврик, конечно, не трудно снять точки.
