В общей сложности Мощность | 4800 W |
Верхний нагрев Мощность | 800 W |
Нижний нагрев Мощность | 1200 W |
Инфракрасная нагревательная Мощность | 2700 Вт (контролируется 1200 Вт) |
Мощность питания | (Однофазная сеть) схема соединений для настройки 220в±10 50 Гц |
Место расположения | V-образный слот для карт + Универсальные джиги |
Температура контроля | К-тип термопары замкнутый цикл управления, независимая температура Контроль, точность до ± 3 градусов |
Электрические Материал | Сенсорный экран + модуль контроля температуры + Управление ПЛК |
Максимальный размер печатной платы | 400 × 370 мм |
Минимальный размер печатной платы | 10 × 10 мм |
Сенсор | 1 единица |
PCB Толщина | 0,3-5 мм |
Подходит чип Размеры | 2*2mm-60*60 мм |
Машина Размеры | 500 × 590 × 650 мм |
Вес | Сетка 40 кг |

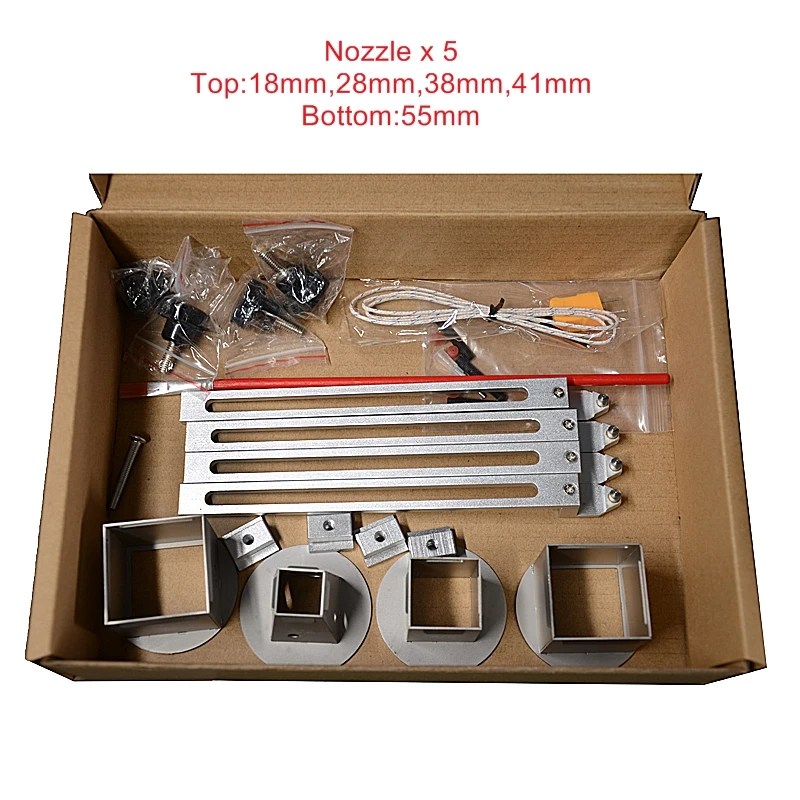

Сопло х 5 (верх 18,28, 38,41 мм; низ 55 мм)
1. Используется с линейным слайдером, поэтому все три оси (X, Y и Z) могут сделать тонкую настройку и быструю ориентировку с идеальной точностью позиционирования и быстрой манёвренностью.
2. Оснащен интерфейсом сенсорной панели и управлением ПЛК для обеспечения стабильной и надежной работы. И он может хранить множественные данные профилирования температуры пользователей. С защитой паролем и функцией модификации во время включения. Профили температуры будут отображаться на сенсорном экране.
3. три температурных зоны, чтобы нагреваться независимо, горячий воздух нагревается между вверх и вниз зонами, ИК-тепло в нижней части, точный контроль температуры в ± 3 ℃. верхняя температурная зона может свободно перемещаться в соответствии с потребностями, вторая зона может регулироваться вверх и вниз. Верхний и нижний нагреватели можно установить несколько сегментов управления одновременно. ИК-зона нагрева может быть отрегулирована выходная мощность в светильник требований к эксплуатации.
4. Сопло горячего воздуха может поворачиваться на 360 градусов, ИК-нагреватель в нижней части может равномерно нагревать печатную плату.
5. Высокая точность К-типа термопары замкнутого цикла управления. Он может точно проверить температуру через внешний интерфейс измерения температуры, печатная плата расположена закрытым v-образным слотом. Гибкие и удобные универсальные Джиги могут предотвратить любые повреждения или деформацию печатной платы, а также подходит для всех размеров BGA посылка.
6. Большой вентилятор питания для быстрого охлаждения печатной платы. Встроенный вакуумный насос и внешнее вакуумное сопло могут легко выводить стружки BGA.
7. Наличие функции оповещения после сварки, специально добавленная функция раннего предупреждения для удобной работы.
8. Он прошел сертификацию CE. Он оснащен выключателем аварийной остановки и защитным оборудованием для автоматического отключения питания при аварийной ситуации. В этой ситуации, когда температура не контролируется, цепь может автоматически отключать питание с двойной функцией защиты от температуры.
