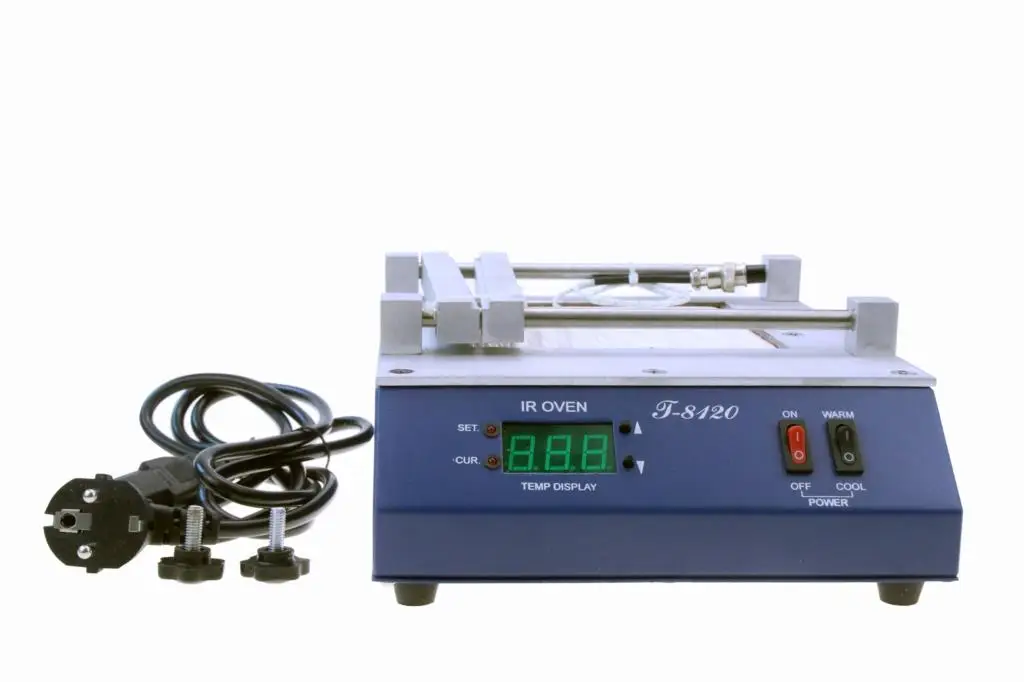

DHL Бесплатная доставка PUHUI T-8120, T8120, T 8120 SMD инфракрасный Подогрев PID контролирующий температуру подогрева станции, PH30015

Описание

1. Машина выбирает инфракрасный высокоэффективный компонент для отвода тепла, который независим исследованием, принимает передовые PID интеллектуальные технологии управления тепловым нагревом, контролирует тепло точно.

2. Может достичь нагревания печатной платы и компонентов, который содержит свинец или нет, особенно подходит для BGA, SMD.

3. Используйте инфракрасное тепло, легко отрезать, тепловая пропорция, не имеют поток sirocco. Не переносите маленький компонент на печатную плату, гарантируйте качество сварки.

4. Эта машина имеет систему отопления 600 Вт, широко до 120х120мм. Может использовать с помощью ручного инфракрасного сварщика T-835.

5. Легко работать, может работать через легкое обучение.

Главный параметр:

Главный компонент:

Основной компонент функция объяснение:

1. Основной корпус сварочного стола:

2.Передняя панель

3.Задняя панель из искусственной кожи

4. Монтажная плата (PCB) стойка:

Управление инструкции:

1. Запуск и проверка перед запуском:

Проверьте датчик температуры и линию питания.

Включите линию питания. Не используйте до передачи проверки. (Трубка nixie отображает температуру в помещении.)

Черный переключатель на передней панели используется для управления Инфракрасный Подогрев шасси; нажмите вверх, вниз, может быть на 0-450C, Отрегулируйте инфракрасный Подогрев chassiss температуры. Нажмите кнопку «теплый», инфракрасный Подогрев шасси начинает работать, нажмите «холодный», он перестанет работать.

2. Работа печатной платы предварительного нагрева:

(1) размещения и регулировки печатных плат:В соответствии с размером печатных плат, отрегулируйте расположение опоры платы, Положите печатную плату на опору и зафиксируйте винт плотно руками. Сделайте головку для измерения температуры фиксированной на печатной плате, которая должна предварительно нагреваться, используйте бумагу из алюминиевой фольги или клейкую бумагу, чтобы плотно приклеить.

В соответствии с размером платы PCB Сварка и технологическое требование, нажмите кнопку вверх и вниз, 0C и 450C, регулировать температура на выходе предварительного нагрева шасси.

(2) предварительно нагревающееся отверстие и закрытие:

Нажмите кнопку «теплый», откройте шасси предварительного нагрева около 3-5 минут, чтобы температура была о значении настройки, а затем продолжите работу.

После завершения нажмите «COOL», шасси предварительного нагрева перестанет работать.

Внимание:На этот раз может быть закрыт выключатель питания, после полного охлаждения машины, затем закройте источник питания.

Общее предложение по установке температуры предварительного нагрева: когда плата PCB имеет свинец, может регулировать инфракрасный Подогрев температуры шасси до 100-120C; когда плата PCB не является свинцовой, может регулироваться до 120-140C; также может установить различную температуру предварительного нагрева в соответствии с использованием пользователя ремесло и опыт.

3. Установка и настройка машины:

Этот инфракрасный Подогрев шасси включает в себя: Общий поток давления-через нагревание и PID процент регулировки пути, вы можете настроить произвольно в соответствии с PCB платы предварительного нагрева. Общее предложение, Температура предварительного нагрева ниже 250с, выбирает метод регулировки PID в %; Температура предварительного нагрева выше 250с, использовать общий поток давления через нагревание.

Метод модуляции:

1. Нажмите кнопку включения, дисплей: C =?

2. Нажмите Вниз, выберите 0 или 1, каждое нажатие на изменение состояния в один раз, C = 0-это Регулировка процентного соотношения PID, C = 1-управление переключением.

Осторожно!

1. После завершения не выключайте питание немедленно; сделайте инфракрасный Подогрев шасси полным охлаждением.

2. Держите вентиляцию свободно-струящейся, инфракрасный Подогрев шасси чистым; Используйте обезвоженный спирт, чтобы быть чистым регулярно!

3. Осторожно, высокая температура работы, обратите внимание,Предотвращает обжигание.

4. Долгое время не используется, должен выключить разъем источника питания!

Принятия гарантий

Полная машина поддерживает в течение одного года и пожизненное обслуживание. Долгосрочного по цене производителя. Обеспечивает прямую сеть онлайн Q/A и техническую консультационную работу.

Заявление

Между руководством пользователя и фактическим продуктом разное место, возьмите фактический продукт как!
