3040 рамка колонны шариковый винт вертикальный тип гравировальный станок промышленный 3-5 Ось столб тип CNC маршрутизатор

Примечание:

Ссылка-это мультимодельный продукт. Пожалуйста, выберите нужную вам модель;

Если детали являются неполными или не соответствуют приобретенной Вами модели, пожалуйста, используйте руководство в натуральной форме, спасибо!

Рамка 3 оси ------- без 4-й оси, без 5-ой оси, около 75 кг

4 осевая рама ------- с 4-й Осью, но без 5-й оси, около 80 кг

5 осевая рама ------- без 4-й оси, с 5-й осью, около 85 кг

Технические характеристики:

Модель	Рамка CNC типа колонки 3040
Атрибут	3 оси	4 оси	5 оси
X Y оси Z	√	√	√
Ось A (4-я ось)	Ⅹ	√	Ⅹ
Ось B (5-я ось)	Ⅹ	Ⅹ	√
Чистая Вес	40 кг	45 кг	50 кг
Брутто Вес	60 кг	65 кг	70 кг
Размер продукта	520 (в) X660 (л) X580 (Ш) мм
Эффективная рабочая зона	300x400x (150) мм

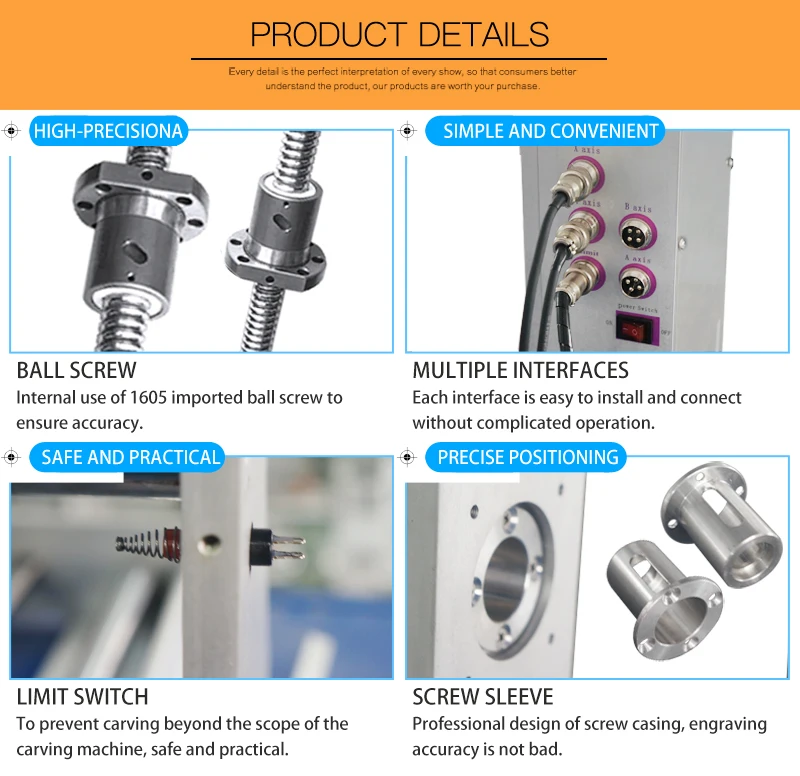

Точный шариковый винт	1605
XYZ железнодорожные материалы	Твердый хромированный вал
XY диаметр рельса	20 мм
Z диаметр рельса	16 мм
XYZ крутящего момента	57*78 250 унций/дюйм (2.2н/см)
4th и 5th	57*56
4-е и 5-е Передаточное отношение	1:6
Повторная точность позиционирования	0,01 мм
Рабочую точность	0,02 мм
XY таблицы Максимальная нагрузка	50 кг
XY + A + B ось Таблица Максимальная нагрузка	15 кг
Багажника материал	Из нержавеющей стали
Приводной двигатель	57*78 шаговые двигатели (двухфазный 4 провода)
Внешняя упаковка	807085 (см)
