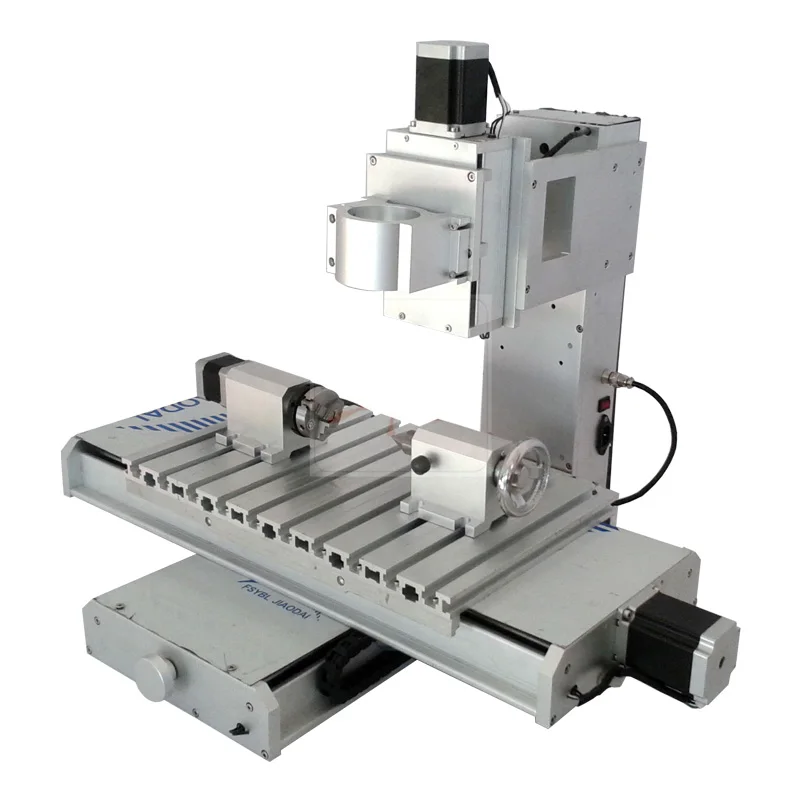

Промышленный 5 оси колонковый Тип cnc маршрутизатор 3040 рамная стойка шариковый винт CNC гравировальный станок

Описание

CNC рама 3040 4 оси колонки типа гравировальный станок для DIY фрезерный станок

Примечание:

Ссылка является мультимодельная. Пожалуйста, выберите нужную модель;

Если детали неполны или не соответствуют приобретенной Вами модели, пожалуйста, используйте руководство в натуральной форме, спасибо!

3 оси ЧПУ кадр ------- без 4ThПеремещение по оси, без 5ThОсь, около 75 кг

4-осевая рама ------- с 4ThОсь, но без 5ThОсь, около 80 кг

5 осевой каркас ------- без 4ThПеремещение по оси, с 5ThОсь, около 85 кг

1: высокий внешний вид размер 520*660 * длина ширина 580 (мм) 2: для активного хода 300*400 * (150) (мм)

3: 1605 прецизионный шариковый винт

4: XY диаметр направляющего 20 плюс твердый хром. Z-axis направляющий вал диаметром 16 и жесткий хромированный вал

5: XYZ3 вал 57*78 шаговый 250 OZ/IN (2.2N/см)

6: Точность повторного позиционирования 0,01 мм, точность 0,02 мм

7: скорость обработки 0-4000 мм/мин

8: Максимальная нагрузка на стол 50 кг

9: задняя дверь из нержавеющей стали

14: 4 оси 5 оси шагового 57*56, Передаточное отношение 1: 6

Электрические свойства (температура окружающей среды Tj = 25 ℃ когда):

Входная мощность: 220 В или 110 В переменного тока

Шаговый рабочего вала: 200 импульсов/360 ° full шаговый привод импульсов 40/1 мм

Привод: 2 фазы 3.5A привод.

Вес: около 75 ~ 85 кг.
