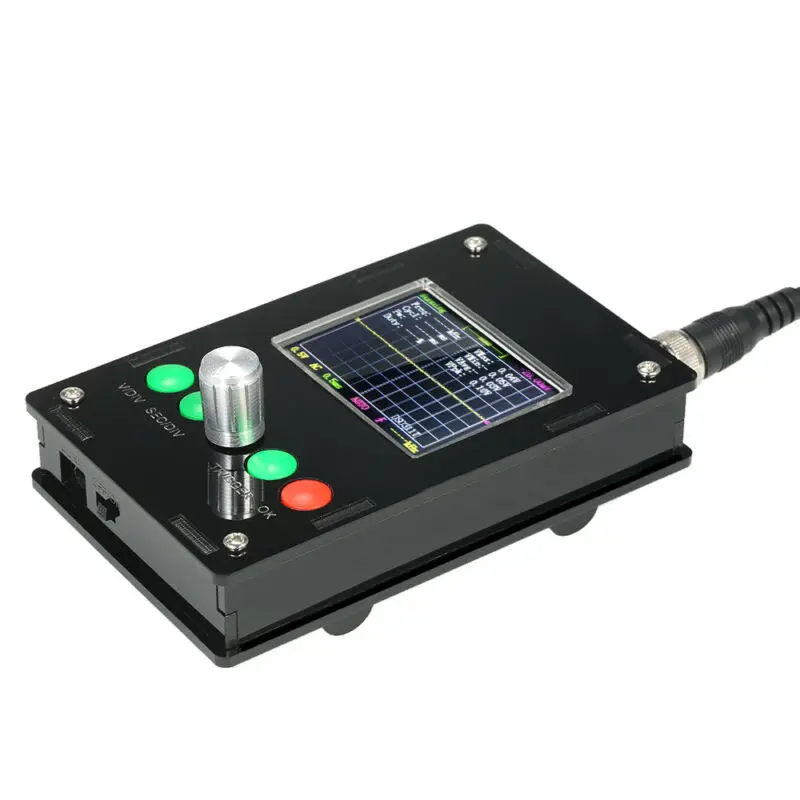

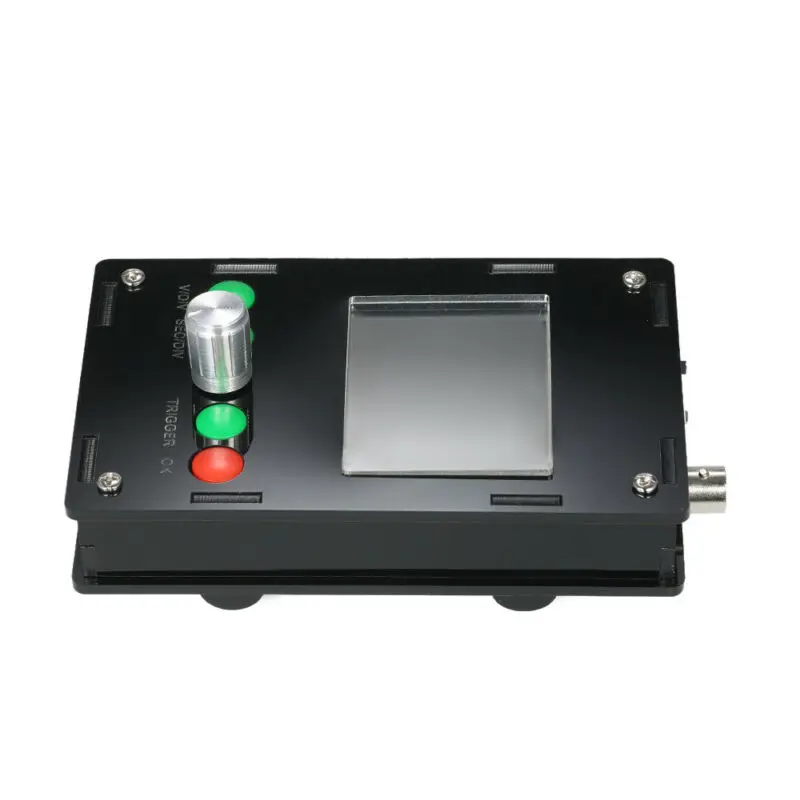

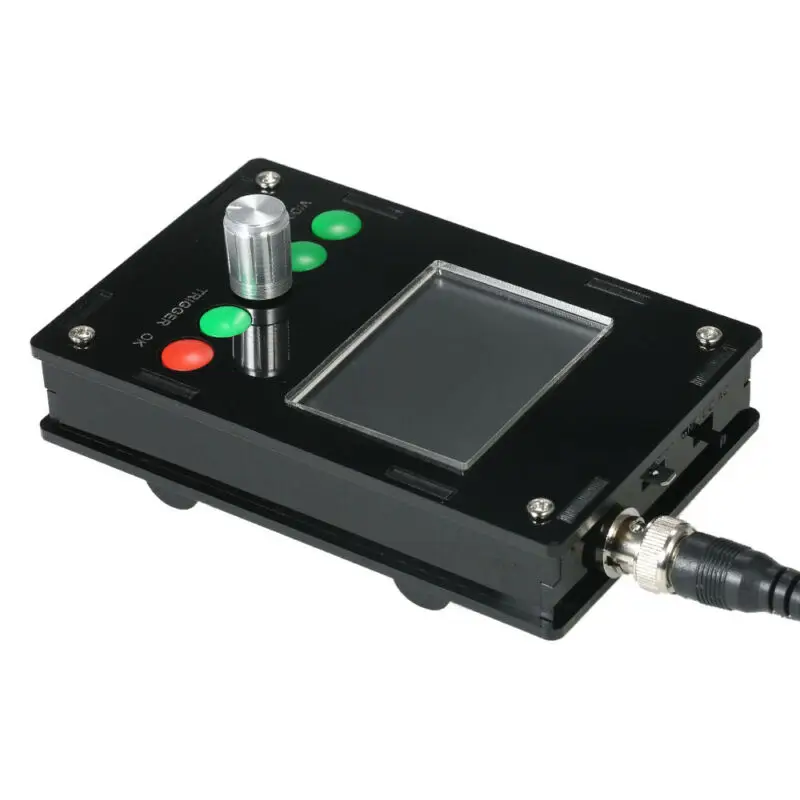

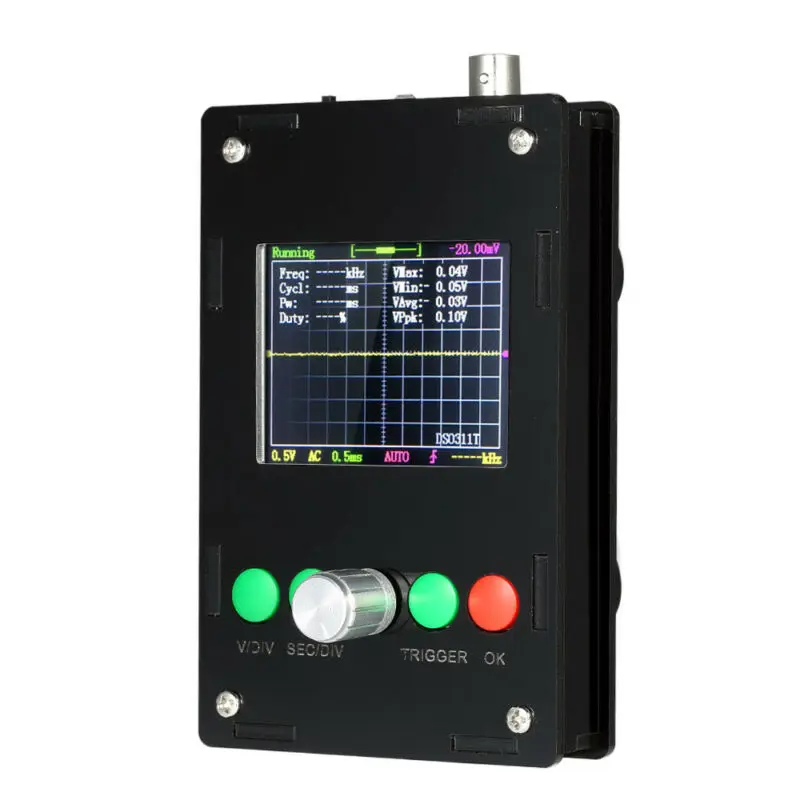

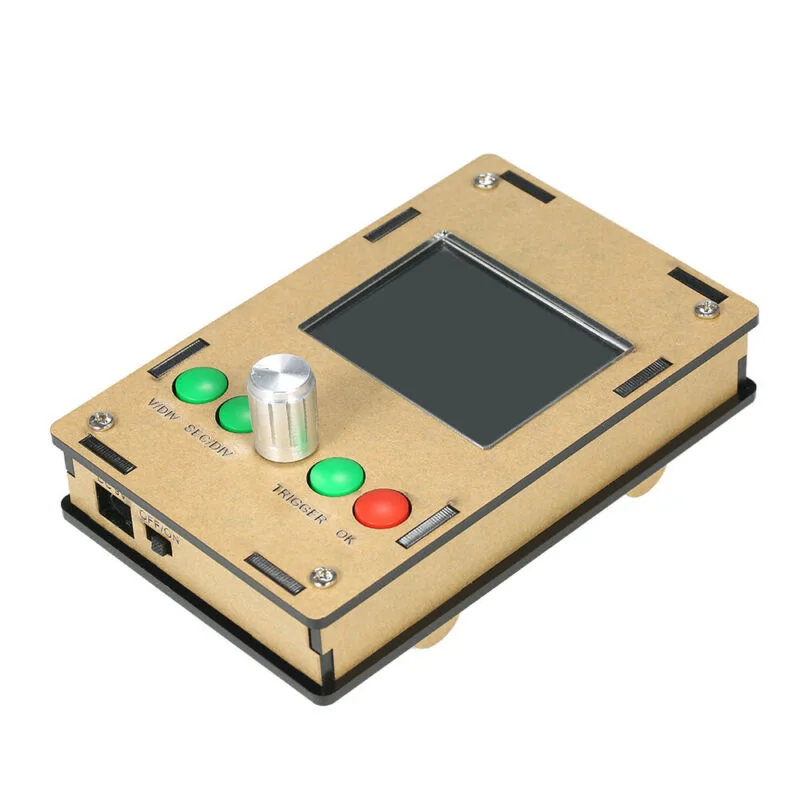

Цифровой осциллограф DSO311 Портативный ЖК-дисплей мини 2,4 "TFT карманный цифровой осциллограф I2L0 новое поступление

Описание

Особенности:

* 100% новый и высококачественный

* Изготовлен из высококачественного материала, прочный и практичный в использовании

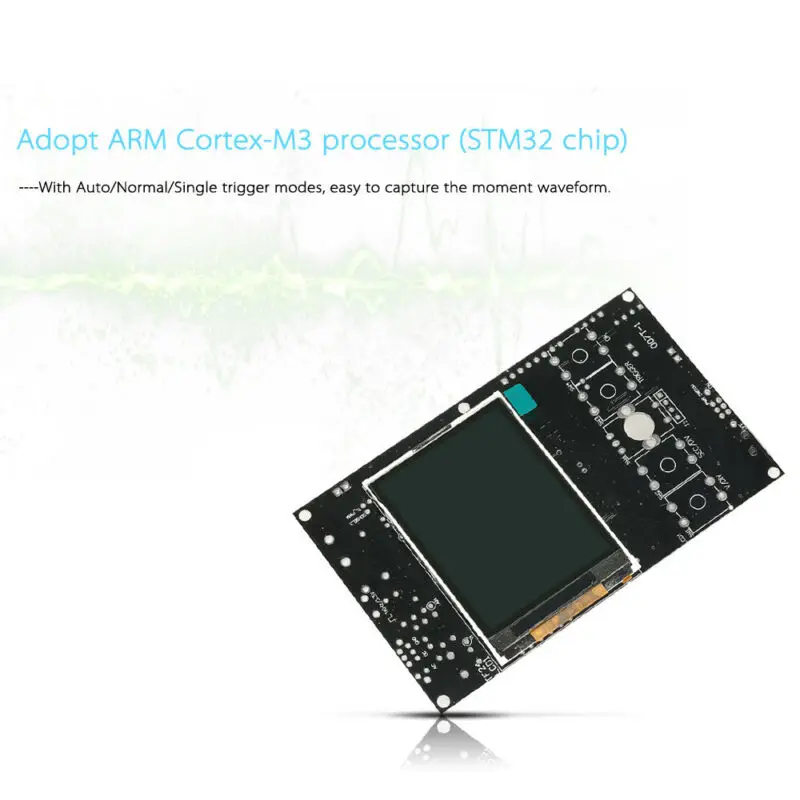

* Использование процессора ARM Cortex (чип STM32), работает быстрее DSO138, обработка данных также очень хорошо.

* Например, он используется для вторичной разработки на основе этого набора, и может быть изменен на милливольтметр, регистратор данных.

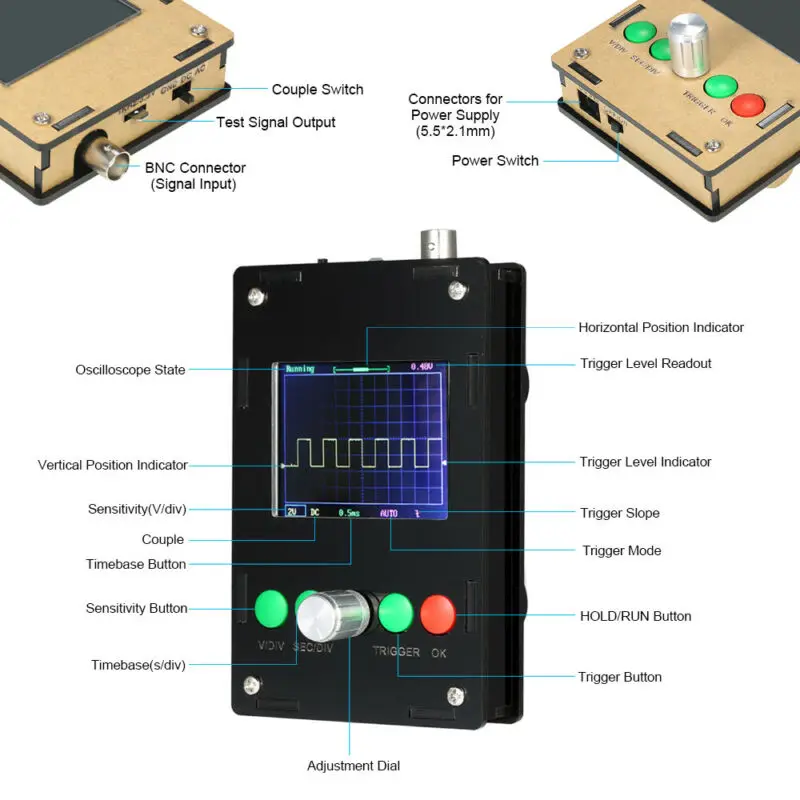

* Используйте режим автоматического/нормального/одиночного триггера, чтобы легко запечатлеть мгновенные формы сигнала.

* Доступны поднимающиеся или падающие кромки триггеров и регулируемые положения уровня триггера и инструкции.

* Предыдущий сигнал, который можно увидеть перед запуском (отрицательная задержка).

* Изогнутый дисплей может быть заморожен в любое время (функция удержания).

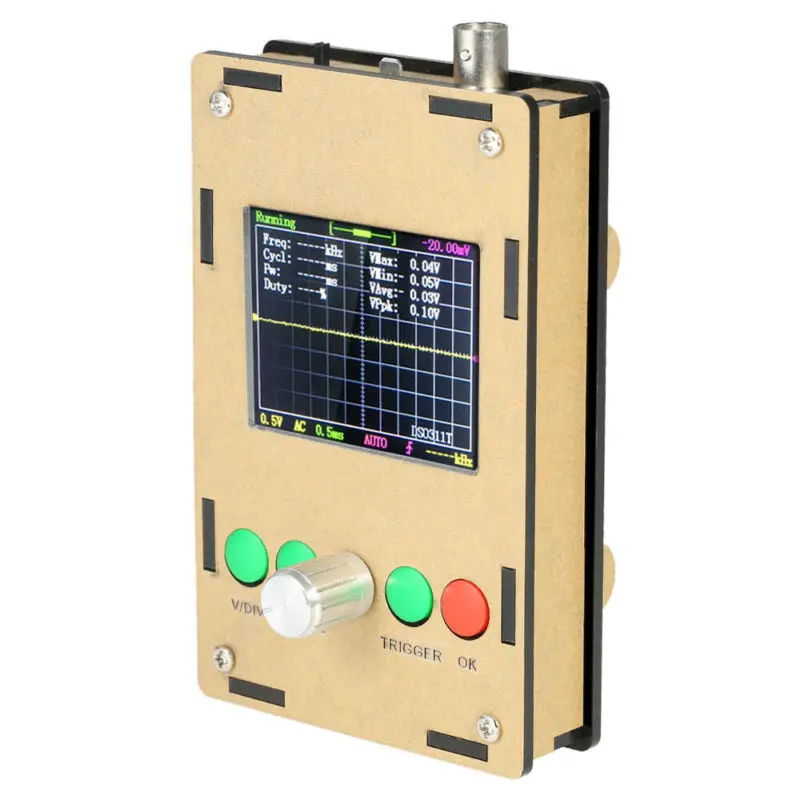

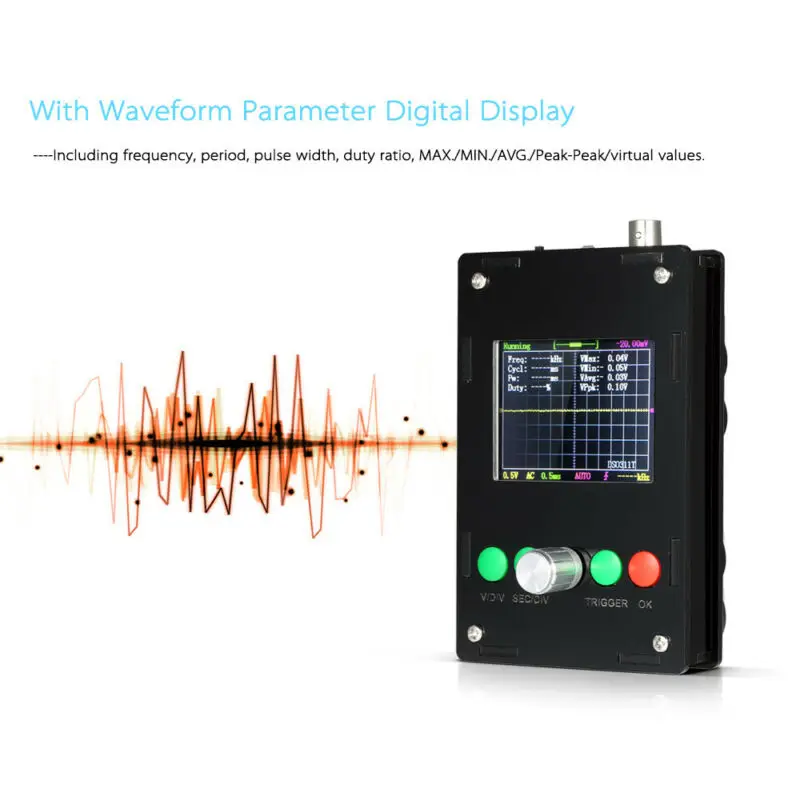

* С цифровым дисплеем параметров формы сигнала, включая частоту, период, ширину импульса, рабочий цикл MAXMIN./AVG./пиковое/виртуальное значение.

* Функция хранения сигналов: после отключения питания не будет потеряна форма сигнала.

* Короткое замыкание и обнаружение открытого замыкания: может помочь вам найти ошибки сварки.

* Сделайте свой собственный набор осциллографа DIY и получайте удовольствие, особенно для любителей электроники, которые заинтересованы в пайки и STM32.

* Функция распознавания контроллера TFT, крутой черный корпус.

* Примечание: Этот осциллограф требует питания постоянного тока 9 В 200 мА (не более 10 в, в противном случае он может выгореть).

Параметры:

* Цвет: Черный (как показано на фотографии)

* Материал: FR-4 эпоксидная плита

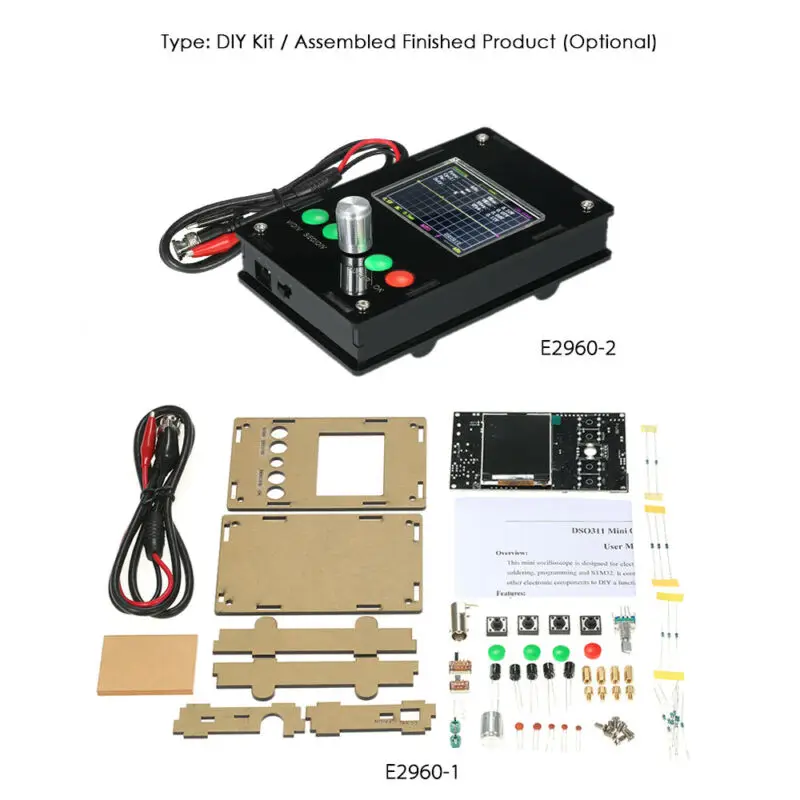

* Тип: сборка готовой продукции

* Дисплей: 24 "TFT цветной дисплей

• Модель: DSO311

* Входное сопротивление: 1 МОм

* Аналоговый, диапазон пропускания: 0-200 кГц

* Максимальное входное напряжение: 50Vpp (1:1 зонд), 400Vpp (10:1 зонд)

* Максимальная частота дискретизации в реальном времени: 1 Мбит/с

* От 1 Гц/3,3 В квадратный источник тестового сигнала.

• Точность: 12Bit

* Глубина буфера образца: 1024 байт

* Диапазон вертикальной чувствительности: 5 мВ/Div-20 в/Div (1-2-5 прогрессивный режим)

* Регулируемое вертикальное смещение с инструкциями.

* Режим соединения: DC/AC/GND

* Горизонтальный диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный режим)

* С автоматическим, обычным и одиночным режимом, легко захватывать мгновенные формы сигнала.

* Режим запуска: автоматический, нормальный и одиночный

* Положение триггера: буферный центр

* Мощность: DC 8 V-10 V, рекомендуемый DC 9 V, не более 10 V

* Зонд: Подключите зонд к BNC

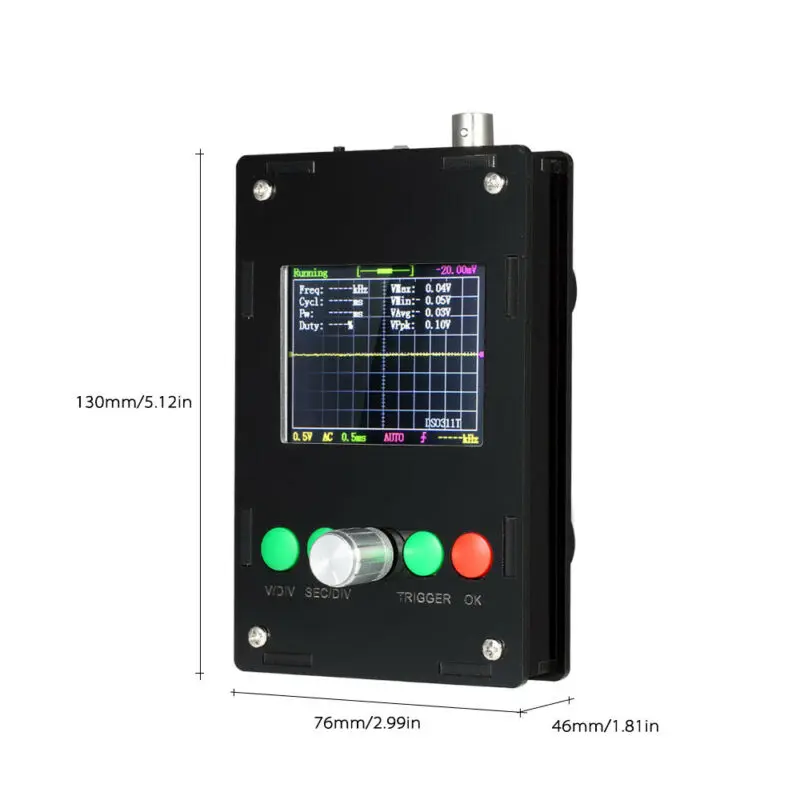

* Размер готовой продукции: 130*76*46 мм/5,12*2,99 * 1.81in

* Размер материнской платы: 119*76 мм/4,69 * 2.99in (прибл.)

* Аналоговая плата размер: 107*65 мм/4,21 * 2.56in (прибл.)

* Размер экрана: 52*40 мм/2,05*1,57 дюйма (прибл.)

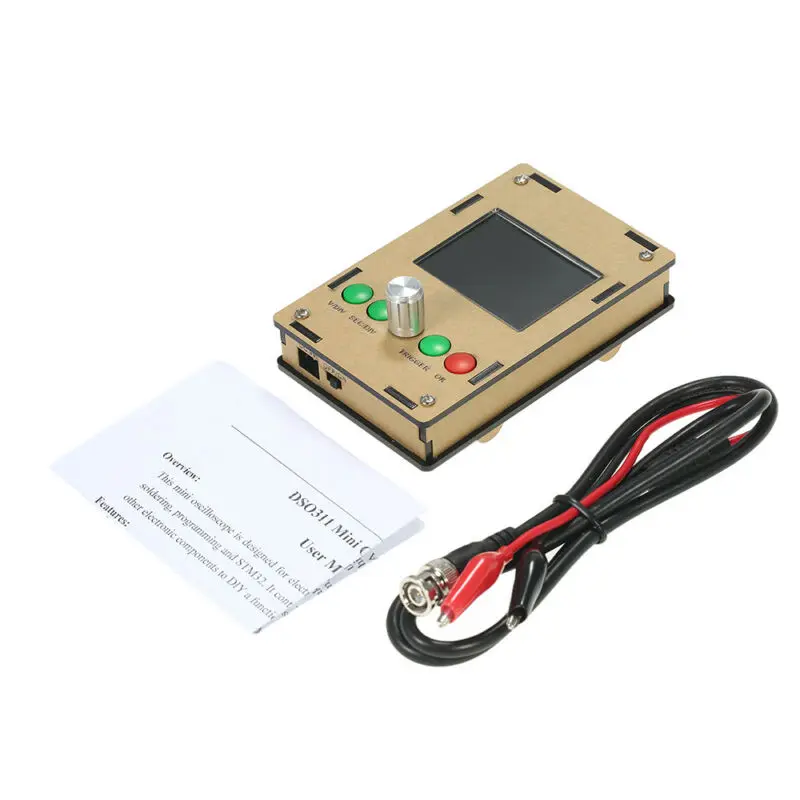

Посылка в комплект входит:

1 * цифровой осциллограф DSO311

1 * зажим для щупа "крокодил"

1 * Руководство пользователя (на английском языке)

Примечание:

1. Реальный цвет изделия может немного отличаться от изображений, показанных на сайте, вызванных множеством факторов, таких как яркость вашего монитора и яркость света.

2. Возможны незначительные отклонения измерений вручную для данных.
