Высоковольтная линия устройства связи промышленного класса Broadban Серийный/Ethernet мощность Cat 1500 м

Промышленная широкополосная Высоковольтная линия оборудование связи IP07

Обзор: материнская плата

IP07-это промышленная широкополосная Высоковольтная линия коммуникационного оборудования, созданная нашей компанией по технологии sh-plc и направленная на промышленные сцены. Внутренняя интеграция широкополосной Высоковольтная линия модема и силового модуля, а также водонепроницаемый корпус промышленного класса, подходит для наружного использования. IP07 сочетает в себе преимущества низкой скорости (g3-modem) Высоковольтная линия и HomePlus AV стандартная высокая скорость Высоковольтная линия, удовлетворяющая во многих сферах применения сценария коротких расстояний высокой полосы пропускания и большой дальности низкой полосы пропускания.

Основные особенности заключаются в следующем:

1) применяет технологию модуляции OFDM, с принцип автоматической сети и автоматического предотвращения помех канала, и обеспечивает передачу видео на короткое расстояние;

2) продлевает Расстояние связи путем регулировки частоты и предоставляет решения для приложений среднего расстояния от точки до точки (> 1 км);

3) уникальный Режим реле обеспечивает возможность Высоковольтная линия связи на большие расстояния, с максимальным 10-ступенчатым реле, обеспечивающим расстояние передачи 10 км;

4) в соответствии с различными интерфейсами связи клиентского оборудования, Ethernet и rs232/485 интерфейсы связи могут быть предоставлены, и сервер последовательного порта режим связи, встроенный в протокол TCP/IP также может быть предоставлен;

5) промышленный водонепроницаемый дизайн, подходит для наружного использования;

6) Диапазон рабочих температур промышленного класса:-40 ℃ ~ + 70 ℃

Типичные области применения

Видео-мониторинг (и т. Д. Переулок, подводный БПЛА)

Дистанционное сбор данных (железная дорога, электричество)

Система лифта и видеодомофона

В соответствии с шахты связи

Контур и измерения чертежа

Электрические характеристики

Введение типичных сетей приложений

Передача видео точка-точка

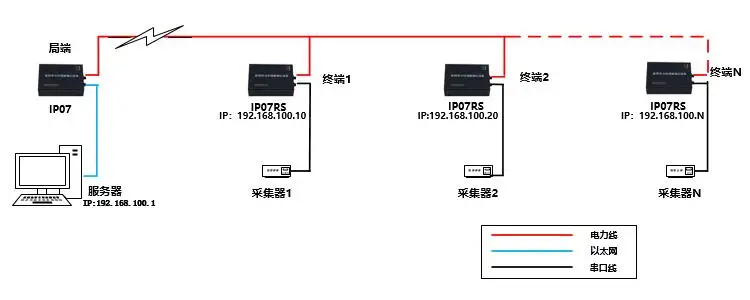

Передача данных точка-многоточечная TCP/IP

Передача данных в режиме реле дальнего расстояния

Перевозчик Модуль диагностический инструмент

Мы предоставляем Специальный диагностический инструмент для устройств IP07, который имеет следующие функции (Подключите сетевой порт компьютера к сетевому порту устройства IP07 и добавьте сетевой сегмент 192.168.0.x на компьютере):

1. Визуально Смотрите все подключенные устройства в сети и смотрите скорость отправки и приема;

2, может непосредственно отображать схему топологии сети

3. Обновление прошивки для устройств в сети

.

\
\

\
\

, IP07:

\
\

IP07RS сервер последовательного порта инструкции по конфигурации

IP07RS внутренний интегрированный сервер последовательного порта, параметры должны быть установлены перед использованием

1. после того, как IP07RS подключен к сети, под посылкой обеспечения ПЛК, чтобы установить ссылку, удаленный вход на сервер последовательного порта IP07RS интерфейс управления HTTP через сетевой порт PLC office end (192.168.11. ***, имя пользователя и пароль по умолчанию-admin)

2. После ввода основной страницы нажмите «адаптер последовательного порта» для ввода конфигурации параметров последовательного порта-сети

3. IP07RS установлен как режим клиентского сетевого протокола, как настроено на рисунке ниже

Нажмите Apply, чтобы сохранить настройки.

4. Как использовать IP07RS для отправки данных с помощью удаленного сервера (хост-компьютер)

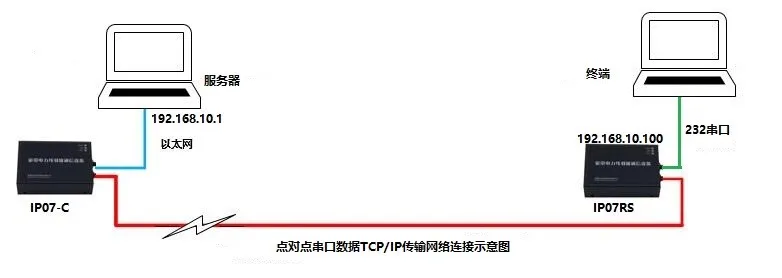

Подключите сеть, как показано ниже

Когда зеленый свет на ip07-c или IP07RS включен примерно в течение 1 минуты после включения питания, канал PLC обычно подключен.

Сервер и терминал могут использовать последовательный порт/сетевой дебюгер данных (например, SSCOMV5.13.1) для последовательного порта/сетевой приемо-передатчик тест.

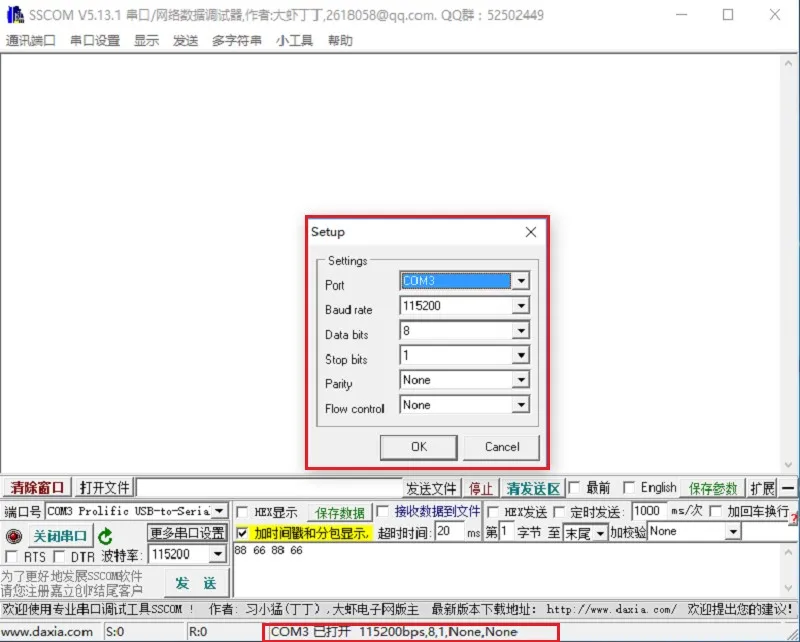

Откройте SSCOMV5.13.1 программное обеспечение на терминальном компьютере и установите Параметры последовательного порта (такие же, как Параметры последовательного порта в веб-конфигурации IP07RS).

Хост-компьютер (сервер) открывается SSCOMV5.13.1 программное обеспечение, устанавливает его как tcp-сервер, и открывается прослушивание

Хост-компьютер (сервер) и терминал могут отправлять данные друг другу.
