PBC/PBS волоконно-поляризационный разделитель/насос Combiner 780/790/810/850/980/1480/1550

Основные Особенности:

Поляризационный разделитель луча (PBC) или разветвитель на основе поляризационного волокна предназначен для комбинирования двух ортопедических поляризованных лучей в одно Оптическое волокно или разделения одного входа, содержащего ортопедический linearly поляризационный свет на два оптических выхода. В изделии на этой странице есть два поддерживающих поляризацию волоконных ветвей на остальной стороне Кальцита, и одно поляризационное-поддерживающее волокно с другой стороны. В ветке с двумя волокнами PM медленная ось волокна выравнивается с максимальной передачей направления поляризации.

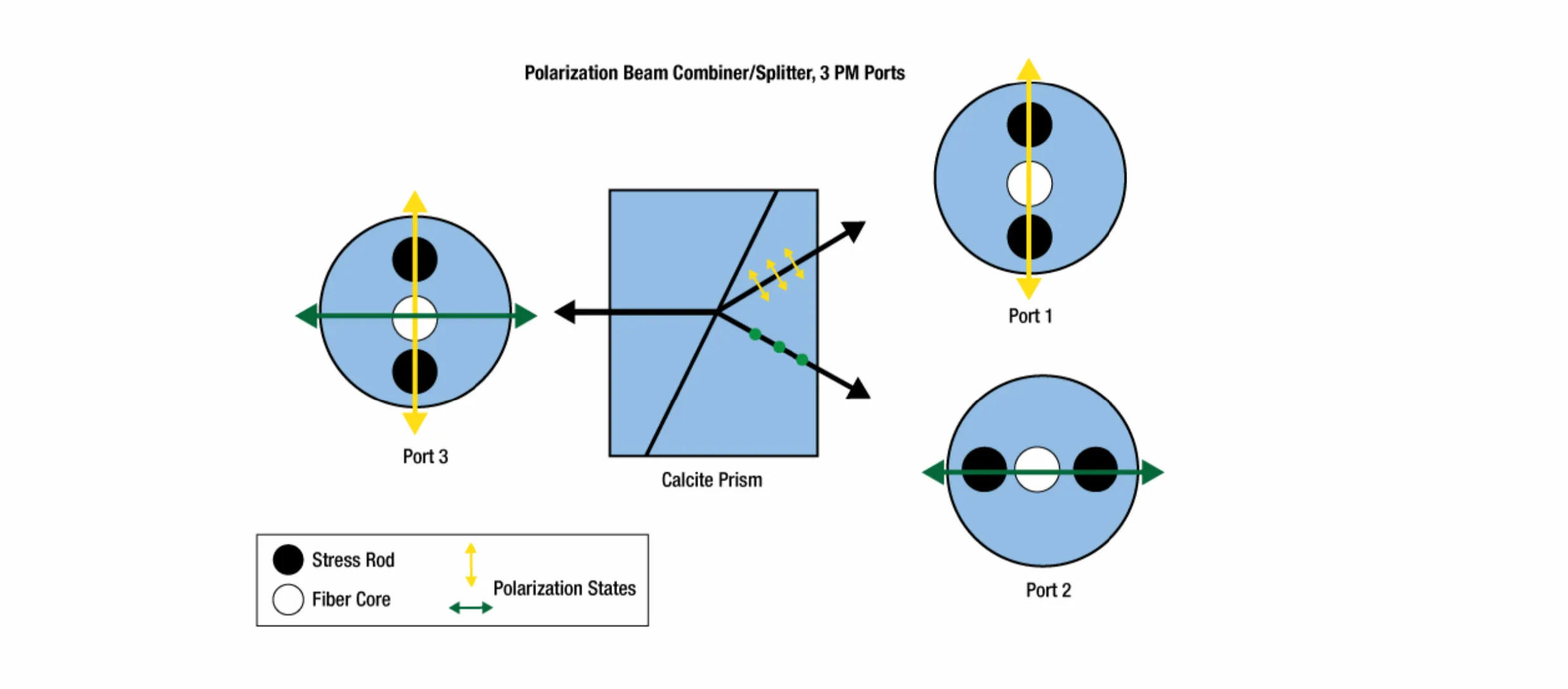

Наши страховые три отделения ПБК-все волокна, поддерживающие поляризацию. Если луч и Короткая ось выравнивания поляризованного света в 3 входных портах, как показано в желтая стрела справа, луч будет ядерным смещением зеркала, А затем от порта 1 выход в том же поляризации и коротком направлении оси, в обратном направлении, Если порт 3 Входное освещение и оптическое волокно быстрое выравнивание, как показано на изображении справа от зеленой стрелки, после поляризации зеркало от порта 2 будет выводиться с той же поляризацией и коротким осевым направлением. Обратите внимание, что медленные оси волокна в портах 1 и 2 перпендикулярны друг другу и совпадают с поляризационным направлением, выходящим из сердцевины кальцита. Если поляризационное направление входного света в порту 3 имеет Угловое значение для двух осей, то выход портов 1 и 2 будет отличаться в зависимости от состояния поляризации аварийного света.

PBC может также обратный применение двух лучей от поляризационного-поддерживающего волокна с входом ортопедического поляризационного луча в сочетании с пол без наката выходного оптического волокна, случай в порт 1 и 2 луча, поляризационное направление должно быть ориентировано и медленной осью, от порта 1 и 2 луча частоты, Если направление поляризации и быстрое выравнивание оптического волокна, рефракция призмы сделает его из разных направления, наконец, не будет выхода из порта 3.

Эти поляризованные лучи, в сочетании с общим термином, парят лучи, излучаемые из двух накачанных лазеров в оптическое волокно для увеличения входного сигнала на baited волоконный усилитель или усилитель Raman.

'
