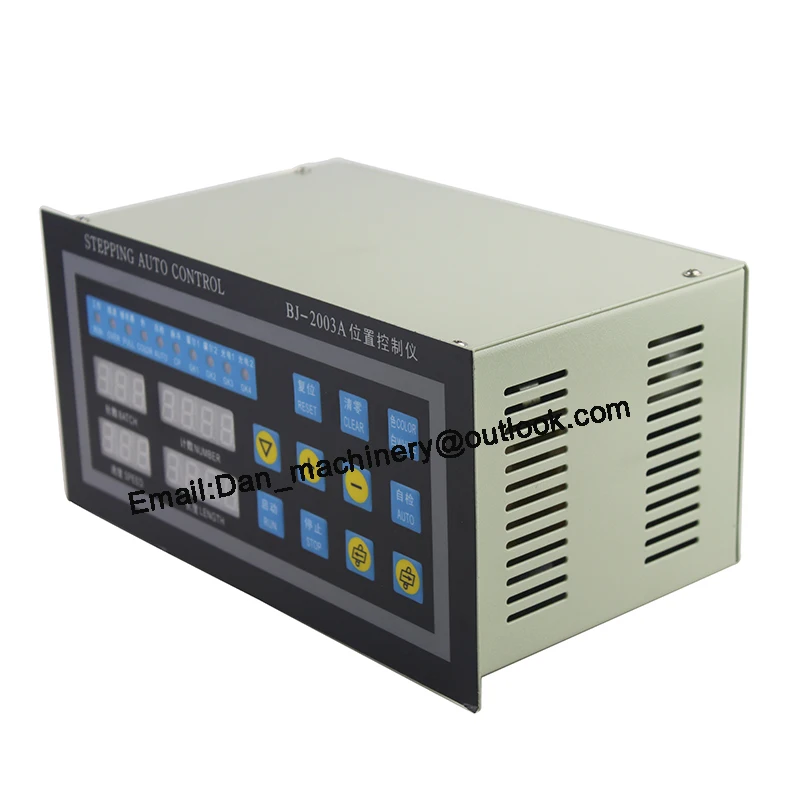

BJ-2003A контроллер положения для машины для изготовления мешков
Описание
BJ-2003A регулятор положения для машины для производства сумокBJ-2003A инструмент контроля положения для необходимости фиксированного контроля длины дизайна упаковочного оборудования (машина для упаковки), может контролировать одношаговый/двухшаговый/трехсторонний тип уплотнения. Это один из лучших вариантов для производства сумок!
Стабильная и надежная производительность, Экономичная! Процедура изменения может быть применена к другим устройствам, требующим контроля переменной длины.
Блок управления внешней проводкой (s5b)
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
Этикетка | Функция | Этикетка | Функция |
1 、 2 | Нормально открытый контакт реле главного двигателя (JD1) | 17 | Внешний "точечный" |
3, 4 | AC220V | 18 | Внешняя кнопка «клик». |
5 | + 24 V заземления | 19 | Ccwstep направление сигнала |
6 | + 24 V | 20 | CP2 (* запасной) |
7, 8 | + 12 V заземления | 21 | Первый шаг импульсного сигнала CP1 |
9, 10 | + 12 V | 22 | KRUNExternal кнопка "Пуск", "12GND" Нормально открытое соединение |
11 | Звуковой выходной сигнал (BUZZ) | 23 | Kstop внешняя кнопка "стоп" |
12 | Пробивной выходной сигнал (JD6) | 24 | GK4 |
13 | Пробивной выходной сигнал (JD5) | 25 | GK3 первый цветной фотоэлектрический сигнал |
14 | Счетчик выходного сигнала (JD4) | 26 | GK2 2 зала |
15 | Счетчик выходного сигнала (JD3) | 27 | GK1 зал-1 шт. |
16 | Выходной сигнал от мешка (JD2) |
Характеристики
- Применение
- Коммерческое производство
- Материал
- Твердосплавный режущий инструмент
- Номер модели
- BJ-2003A
- Индивидуальное изготовление
- Да
- Тип
- Другая
- Power supply
- 220V (AC) 50Hz / 60Hz;
- Product Power
- 100W
- roller diameter
- 00.0 ~ 149.9mm
- length Length -
- 0000 ~ 3599m
- Country of original
- China
- Use
- Postion controller for bag making machine
- Remark
- 3 PCS Magnetic not inlcuding you should buy locally
- ATTENTION
- Can replace XC2001
