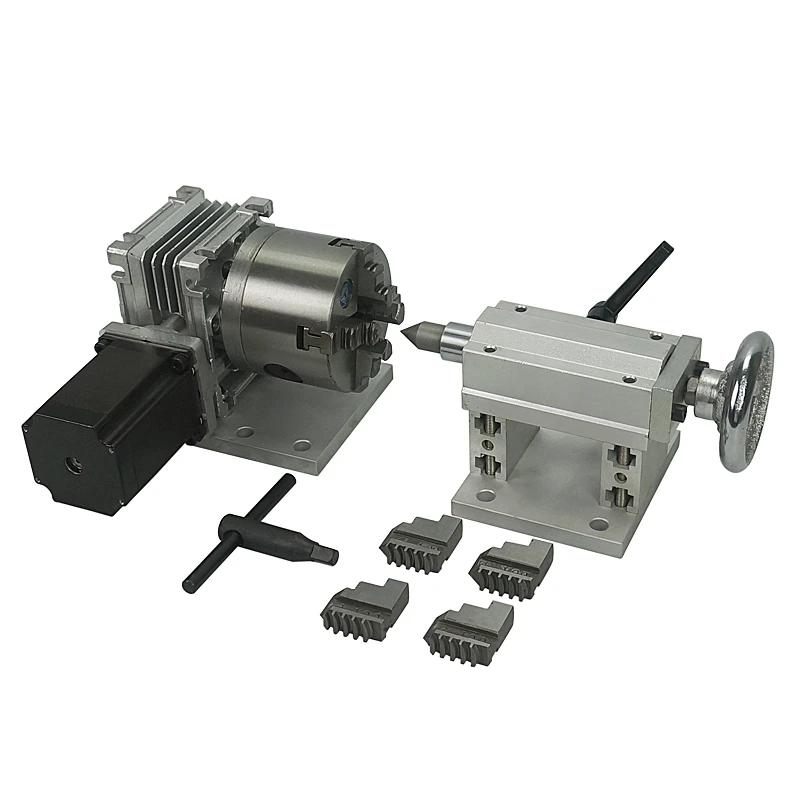

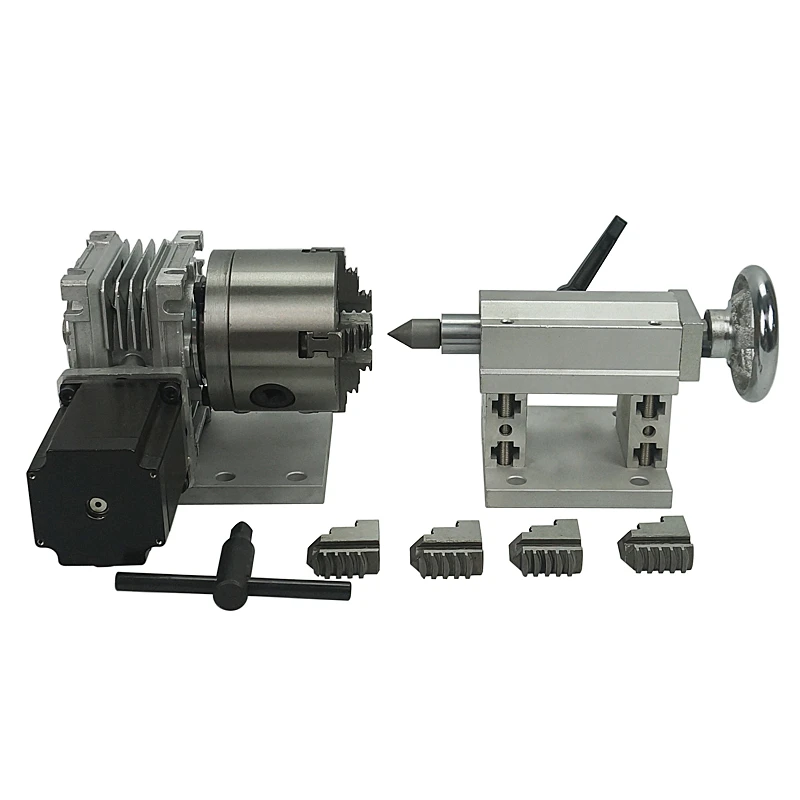

80 100 130 мм 4 Челюсти ЧПУ роторная ось с хвостовиком с 57 86 шаговый двигатель для ЧПУ маршрутизатор 3040 6040 6090 ось
Описание
80 100 130 мм 4 Челюсти ЧПУ роторная ось с задней стенкой с 57 86 шаговый двигатель для ЧПУ маршрутизатор 3040 6040 6090 ось
Ось вращения Технические характеристики:
Номер модели: 57-80-4 оси
Шагового двигателя:57 шаговый двигательВ настоящее время 3A
Патрон:80 мм 4 кулачковый патрон
Центр высота:70 мм
Общая высота 110 мм
Монтажное отверстие: 80 мм
M8 винт
Червячный редуктор
Соотношение скорости: 20:1
Вес: 12 кг
Номер модели: 57-100-4 оси
Шагового двигателя:57 шаговый двигательВ настоящее время 3A
Патрон:100 мм 4 кулачковый патрон
Центр высота:70 мм
Общая высота 120 мм
Монтажное отверстие: 80 мм
M8 винт
Червячный редуктор
Соотношение скорости: 20:1
Вес: 13 кг
Номер модели: 86-130-4Перемещение по оси
Шагового двигателя:86 шаговый двигательВ настоящее время 4.2A
Патрон:130 мм 4 кулачковый патрон
Центр высота:92 мм
Общая высота 150 мм
Монтажное отверстие: 80 мм
M8 винт
Червячный редуктор
Соотношение скорости: 20:1
Вес: 15 кг
Упаковочный лист:
1 х ось с 4 КУЛАЧКОВЫМ патроном
1 x задняя бабка Задняя бабка
Четвертая ось настройки импульса:
Настройки системы Mach3: 1 градус необходимое количество импульсов
(1 круг привода двигателя импульсного количества мелкой фракции) 83019 Периметр
Например, двухфазный двигатель, мелкая фракция 8, коэффициент уменьшения 20:1
1 комплект в соответствии с углом
32000/360 (градусов) = 88,88888888 (количество импульсов)
2. Установка длины графа или окружности графа
32000 83019 (длина 125,6 мм) = 254,777 (Импульсный номер)
Характеристики
- Тип
- Другая
- Номер модели
- 4 Jaw CNC Rotary Axis
- Применение
- Коммерческое производство
- Rotary Axis Set 1
- 80MM 4-jaw chuck + 57 step motor
- Rotary Axis Set 2
- 100MM 4-jaw chuck + 57 step motor
- Rotary Axis Set 3
- 130MM 4-jaw chuck + 86 step motor
- Mounting hole
- 80mm
- Speed reducing ratio
- 20:1
- With 1
- M8 screw
- With 2
- worm reducer
- For
- CNC Router 3040 6040 6090
