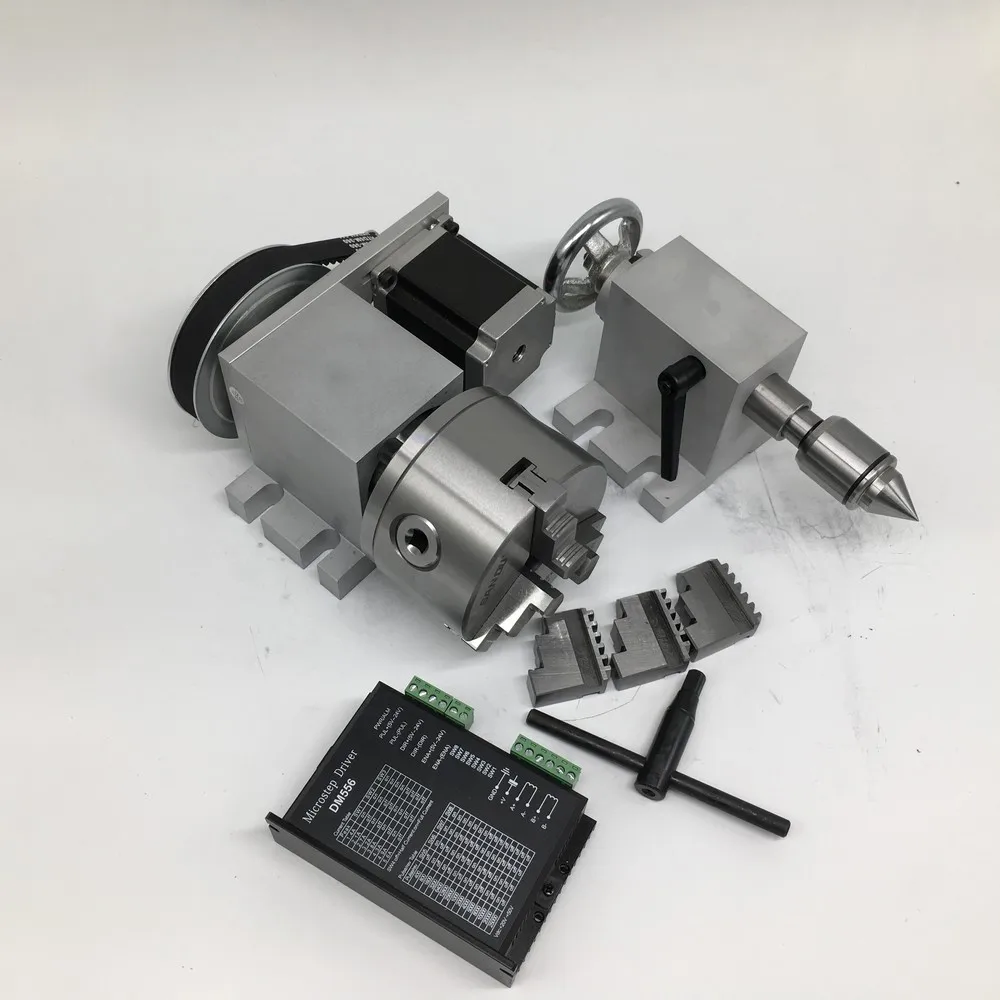

4 оси вращения оси расширить поворотный Nema23 Драйвер шагового двигателя 80 мм K11-80 Chuck MT2 бабки комплект для древесины фрезерный ротор cnc

Описание

Упаковочный лист:

1 X 4-й оси(Включает патрон и двигатель NEMA23)

1 X MT2 Задняя бабка

1X DM556 драйвер

4th оси Технические характеристики:

Центр высота:65 мм

Скорость уменьшая коэффициент:6:1

Модель двигателя:57HS7630A4

Крутящий момент: 1.8Nm

Мотор ток: 3A

Угол поворота: 1,8 градусов

Патрон Модель:K11-80 (3 челюсти)

Патрон Торговая марка:Sanou

Патрон Диаметр:80 мм

Диапазон зажима:2-22 мм

Плотно удерживайте диапазон размеров:25-70 мм

Центровка точность:0,05 мм

MT2 Задняя бабка Технические характеристики:

Высота центра: 65 мм

Телескопический ход:35 мм

Драйвер Технические характеристики:

1. 24 V-50 V DC источник питания, 8 уровень регулируемого выходного тока 1.0A-5.6A.

2. Биполярный постоянный ток PWM выход привода.

3. Оптическая изоляция входного сигнала, частота отклика импульса до 200 кГц.

4. Сильная анти-помехи, достичь высокой точности позиционирования в сложных условиях.

5. Низкая скорость нулевой вибрации и низкий уровень шума.

6. Подходит для 42/57/86 шаговый двигатель и широко используется в автоматическая упаковочная машина, гравировальный станок, и другие оборудование для автоматизации.

Параметры:

Модель: DM556

Применение: 42/57 шаговый двигатель

Входное напряжение: DC 20-50 в

Выходной ток: 1,0-5.6A, 8 уровень регулируется, 0.5A разрешение

Метод привода: Биполярный привод постоянного тока PWM

Частота отклика импульса: 200 кГц (макс)

Сопротивление изоляции: 500 МОм

Прочность изоляции: 500 В/мин

Размеры: 118*75,5*34 мм/4,6*3,0 * дюйма

Вес: прибл. 270 гр/9,5 унций
