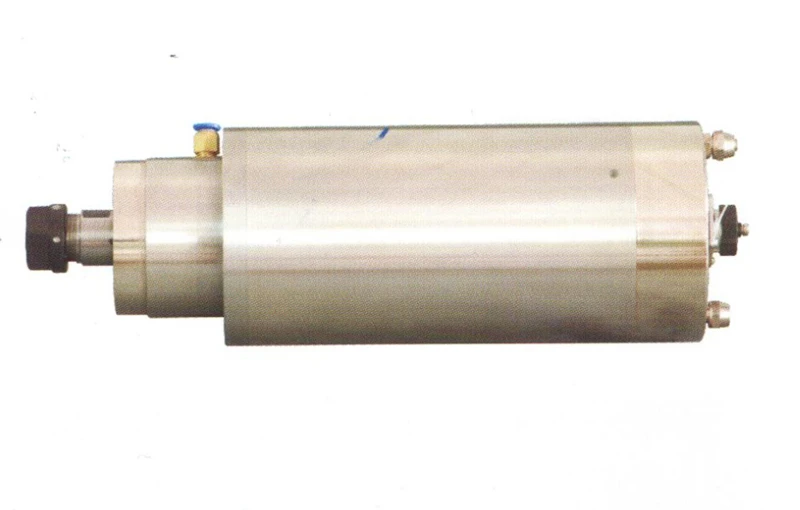

3HP 2.2kw ER20 12000-24000 об./мин. водяного охлаждения постоянный Мощность Электрический шпиндель Двигатель sdk100-12-24z-2.2 380 В 100 мм ЧПУ гравировка
Цена: $761.9
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
3HP 2.2KW ER20 12000-24000 об/мин водяное охлаждение постоянный Мощность Электрический Шпиндельный двигатель SDK100-12-24Z-2.2 380 V 100 мм гравировальный станок с ЧПУ
1, шпиндель, Параметры
| Модель | SDK100-12-24Z-2.2 |
| Тип продукта | Электрический шпиндель с постоянной мощностью для гравировального станка с ЧПУ |
| Частота (Гц) | 400-800 Гц |
| Скорость (об/мин) | 12000-24000r/мин |
| Напряжение (V) | 269-380 V |
| Номинальная мощность (кВт) | 2.2KW |
| Максимальный крутящий момент (вращающий момент | 1.75N.M |
| Ток (А) | 6.5A |
| Lub | Смазка |
| Начин охлаждения | Дизельный двигатель с водяным охлаждением |
| Соединитель для носа | ER20, 6 мм по умолчанию |
| Подшипники типа | 2x7005CP5 2x7004CP5 |
| Шпинделя Диаметр | 100 мм |
| Шпинделя Длина | 269 мм |
| Вес | 13 кг |
Габариты (мм)
| D | D1 | Соединитель для носа | L | L1 | L2 |
| 100 | 79 | ER20 | 269 | 17 | 35 |
2,Инструкции
| 1 | Электрический шпиндель должен совпадать с преобразователем частоты. Выбор преобразователя частоты должен совпадать с мощностью, напряжением, током, частотой и другими параметрами электрического шпинделя. При использовании электрического шпинделя необходимо сначала установить контрольную частоту инвертора. Контрольная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Инверторный преобразователь частоты заводские настройки по умолчанию 50 Гц. Если Базовая частота инвертора не установлена до использования электродвигателя шпинделя, мотор шпинделя может быть сгорел. |
| 2 | Перед использованием, вы должны использовать руку, чтобы повернуть мотор шпинделя, и подтвердить, что он может вращаться плавно. |
| 3 | При использовании необходимо сначала подключить к шпиндельному двигателю водяные трубы охлаждения, водопроводные трубы для обеспечения. Поток воды не менее 5л/мин |
| 4 | Если электрический шпиндель нужно заменить на новый подшипник, Должен быть заменен профессиональным и техническим персоналом. Поддержка специальных инструментов. Мотор шпинделя должен быть полностью очищен, катушка статора не нужно снимать. |
3, Общие ошибки и способы их устранения
| Неисправность | Причина, по которой | Раствор |
| Электрический шпиндель не работает после запуска | 1. Нет выхода или неправильной настройки для инвертора | Проверьте выход и настройку инвертора |
| 2. Штекер не подключен | Проверьте штекер и соединительный кабель | |
| 3. Кабель не подключен | ||
| 4. Обмотка статора сгорела | Изменить статор | |
| Через несколько секунд после запуска шпиндель перестанет работать | 1. Впускную водопроводную | Сушки статора |
| 2. Высокая температура, вызванная повреждением изоляции провода | Изменить статор | |
| 3. Отсутствие фазовой работы, вызванное защитой от перегрузки по току | Проверьте кабель подключения электродвигателя шпинделя | |
| 4. Время запуска слишком короткое | Расширенный времени разгона | |
| Моторный дым или оболочка волос Горячий | 1. Выходное напряжение инвертора, частота не совпадает с электродвигателем шпинделя | Проверьте настройку инвертора |
| 2. Частота инвертора не установлена правильно | Сброс частоты инвертора | |
| 3. Блокировка воздуховода | Проверьте воздуховод | |
| Гайка отпуская когда заводится | Направление вращения ошибка | Recorrect вращение в соответствии с инструкцией на шпинделе |
| Шум и вибрации | 1, поврежденные | Изменение подшипники |
| 2. Точность деталей повреждает динамический баланс | Проверьте динамической балансировки | |
| 3. Большое биение шпинделя | Изменение шпинделя | |
| Гайка отпуская когда вы отключаете холодильник | Время простоя слишком короткое | Длительное время замедления |
Характеристики
- Рабочая Скорость
- 12000-24000rpm
- Применение
- Фрезерование
- Привод
- Двигатель
- Максимальный крутящий момент
- 1.8N.M
- Номер модели
- SDK100-12-24Z-2.2
- Name
- Xingchen
