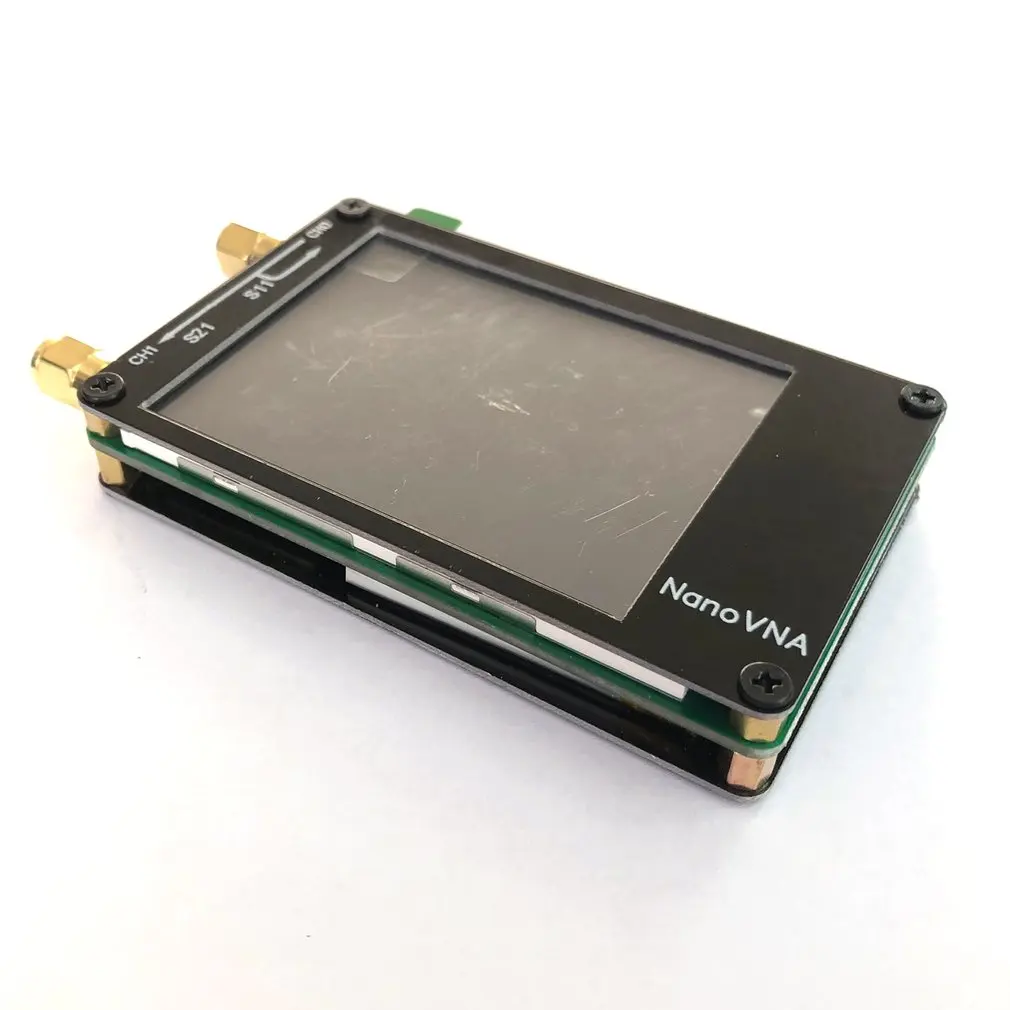

50 кГц-900 МГц Векторный анализатор цепей комплект MF HF антенна УКВ, СКВ 2,8 дюймов сенсорный экран инструменты для анализа

Описание

Особенности:
1. Металлический щит: Этот продукт принимает металлическая оболочка, которая может уменьшить внешние помехи и повысить точность измерения, что очень практично.
2. Улучшенный Частотный алгоритм: данный продукт использует Улучшенный Частотный алгоритм, который может поддерживать частоту измерения до 900 МГц с помощью нечетного гармонического расширения si5351. Прямой выход si5351 в частотном диапазоне 4505-300 МГц обеспечивает более 70 дБ Динамики, расширенный диапазон 300 M-600 MHz обеспечивает лучше чем 60 дБ Динамики, и диапазон 600 M-900 M лучше, чем 50 дБ Динамики.
3. Измерение производительности антенны: Этот продукт имеет прошивку по умолчанию, которая в основном используется для измерения производительности антенны. Метод TX/RX может измерить полные параметры S11 и S21. Если вам необходимо получить S12 и S22, вам необходимо вручную заменить трансиверную проводку.
4. 2,8 дюймовый ЖК-дисплей: Этот продукт оснащен 2,8 дюймовый большой ЖК-дисплей и поддерживает сенсорное управление, так что вы можете получить нужные данные интуитивно и четко с экрана, очень удобно.
5. Двойной Режим питания: Этот продукт поддерживает питание от аккумулятора или питание от USB, так что вы можете использовать его в любое время и в любом месте.

Описание:
1. Этот продукт является DIY Векторный анализатор цепей. Он поставляется с сенсорным экраном 2,8 дюйма и мощностью 400 мАч для автономных приложений менее чем за 2 часа.
2. Этот продукт может измерять параметры S, соотношение напряжения стоячая волна, фазу, задержку, таблицу Smith и так далее.

Технические характеристики:
Цвет: черный
PCB: 54 мм x 85,5 мм x 11 мм (без размера разъемов, выключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки)
Радиочастотный выход:-13 дБм (максимум-9 дБм)
Точность частоты: ï¼ 0.5ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включение расширенной прошивки)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320x240)
Интерфейс USB: usb type-C; Режим связи: CDC (серийный)
Источник питания: USB 5 V 120mA, Встроенный 400 mAh электричество, максимальный ток зарядки 0.8A
Количество точек калибровки: 101 (фиксированный)
Количество точек сканирования: 101 (фиксированный)
Дисплей отслеживания: 4
Маркировка: 4
Сохраните окружающая Обстановка: 5

Посылка включает в себя:
1 x основной блок NanoVNA
1 кабель для передачи данных usb type-C
2x30 см SMA Штекер RG174 RF кабели
1 комплект для калибровки SMA
1 гнездо SMA Гнездовой разъем

Примечания:
1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что модель реального изделия не отличается от представленной на фото.
2. Возможны незначительные различия в размерах в связи с различными ручными измерениями.
