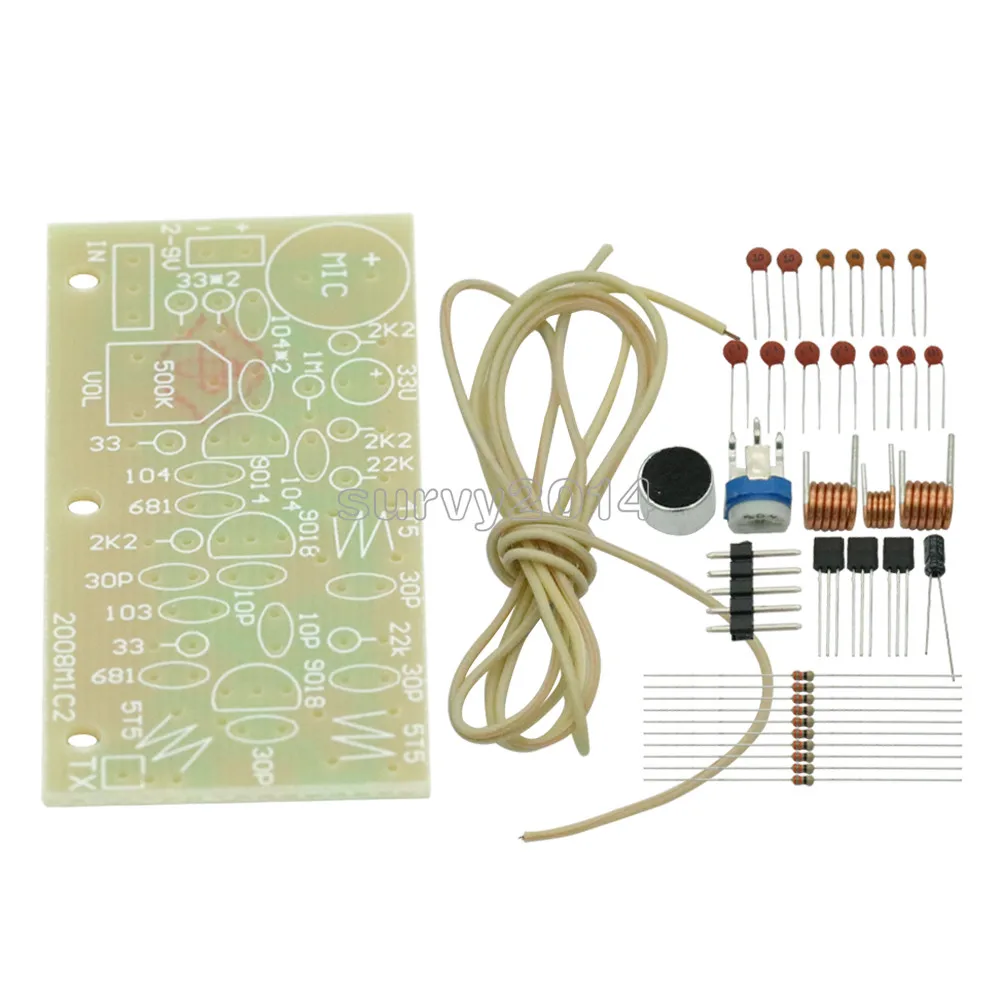

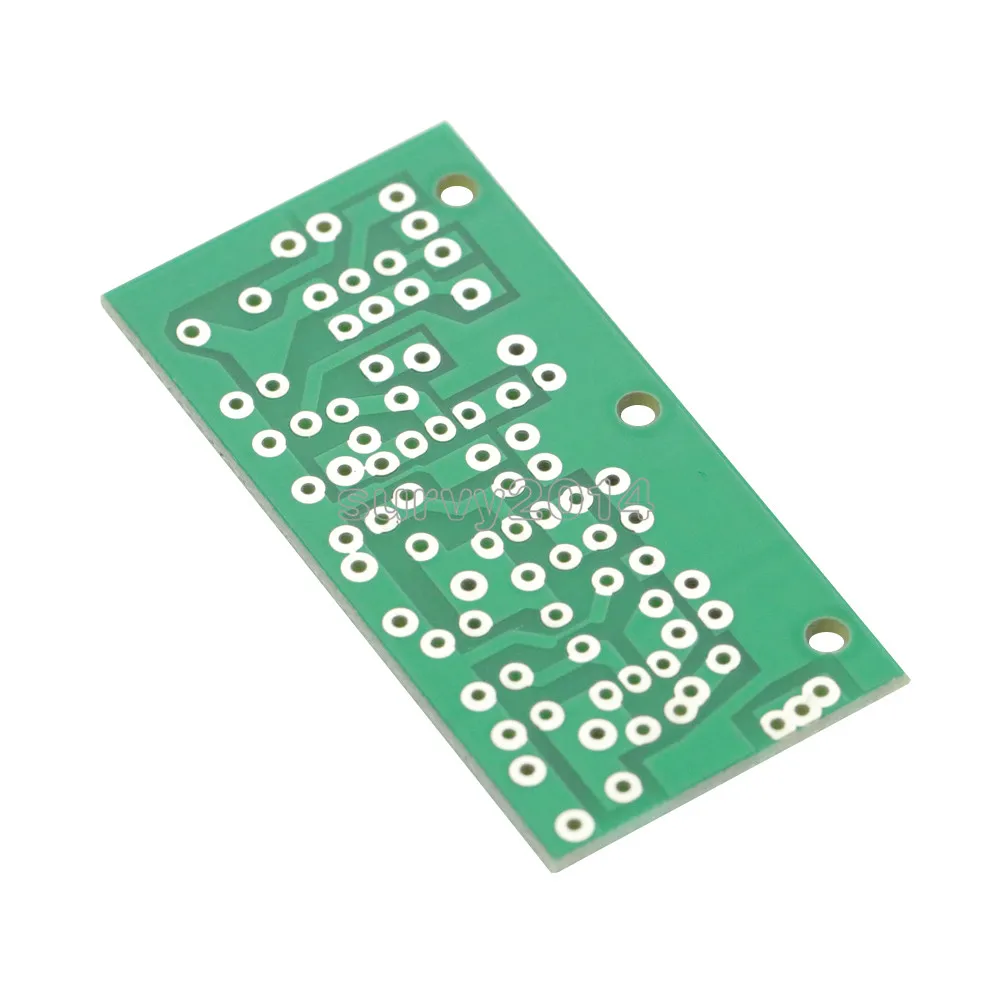

DC 1,5 V-9 V FM беспроводной микрофон DIY Kit Комплектующие для самостоятельной сборки для электронная обучающая Наборы 80 МГц-108 МГц

Описание

Улучшенный беспроводной микрофон, FM работа, хорошее качество звука, с обычным радио для прослушивания. Микрофон к звуковому сигналу в электрический сигнал, первый уровень аудио усилитель напряжения, чтобы отправить уровень модуляции, так что вы можете выбрать более широкий и более слабый звук. После колебания модуляции высокочастотного сигнала, а затем с помощью усилителя мощности настройки, чтобы отправить антенну для запуска, дальнее расстояние запуска и уменьшение воздействия антенны на уровень колебания, уменьшение гармоник. Согласно установленной цепи, частота около 83 МГц или около того, просто поверните катушку L немного, так что частота колебания работы в 88 МГц-108 МГц может быть, с любым fm-радио для получения высокочастотного сигнала, и звуковой сигнал восстанавливается от высокочастотного сигнала. Также оснащен внешним аудиоразъемом и регулируемым сопротивлением для регулировки затухания входного аудиосигнала. Во-первых, параметры производительности:
Частотный диапазон: 80 МГц-103 МГц (в соответствии с параметрами схемы цепи, только Отрегулируйте шаг катушки)
Рабочее напряжение: 1,5 V-9 V
Радиус: более 100 м напряжение 4,5 в, общее радио для получения, Беспроводная микрофонная антенна для 50 см длинной тонкой проволоки, в высотном жилом районе, чтобы сделать эксперимент)

Ниже приводится схема и принцип работы:

Микрофон будет естественным звуковым сигналом в звуковой сигнал, соединение C2 к основанию Q будет модулироваться, когда будет звуковой сигнал, транзисторная Соединительная емкость изменит & rarr; изменения частоты колебания, завершите модуляцию частоты, то есть, FM и затем муфтой C6 к высокочастотной цепи усилителя настройки был модулирован высокочастотный усилитель сигнала, а затем через C12, l3 и Антенна TX из частоты звукового сигнала меняется с изменением высокочастотных электромагнитных волн.
Где R1-микрофонное сопротивление смещению микрофона, Обычно выбирается в 2 K-5,6 K. R4-сопротивление коллектора. R5 является базовым резистором, обеспечивая смещение тока до Q1. R7, R8, C5, L1, C8, C7 для формирования высокочастотной осцилляционной цепи, R7 к базе Q2 для обеспечения смещения, C5 и L1 цепи колебания, Q3, R9, r10, L2, C10, C11 представляют собой высокие-частотный усилитель мощности цепи. C8-это отзывы конденсатора, R8 от стабильности Q2 DC операционной точки, C7 DC выходной конденсатор переменного тока; R9 к силовому транзистору Q3 для обеспечения основного тока, C10 и L2 схема настройки усиления, и схема колебания C5 и L1 настройка на той же частоте, чтобы получить максимальную выходную мощность, Дальнее расстояние.
Мы запустим частоты FM Диапазон радиочастот, таким образом, вы можете сотрудничать с каким-либо FM радио, чтобы получить высокочастотного сигнала, И от высокочастотного сигнала для восстановления звукового сигнала для завершения различных целей.
