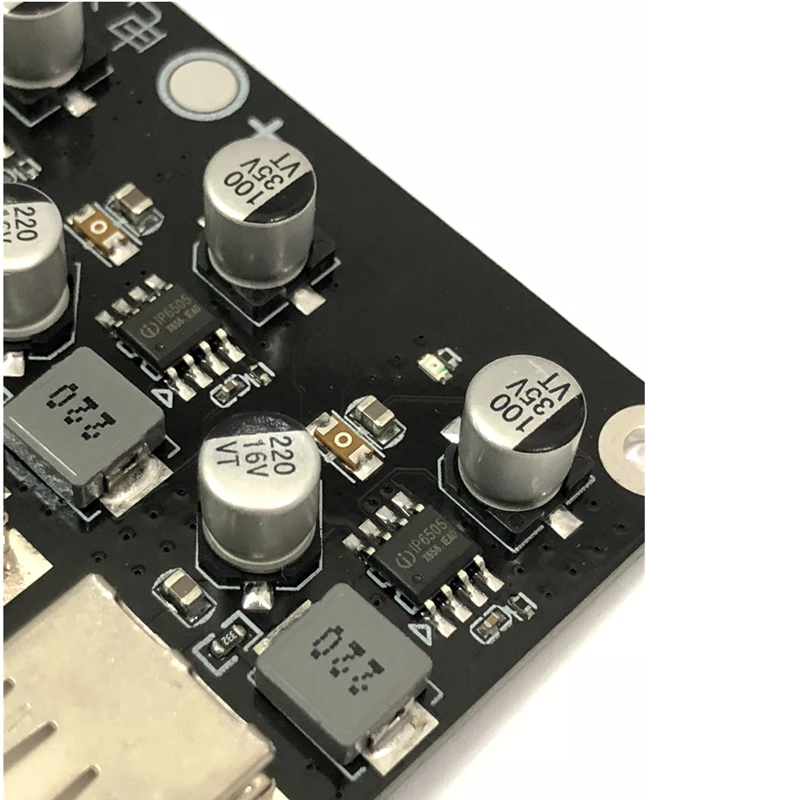

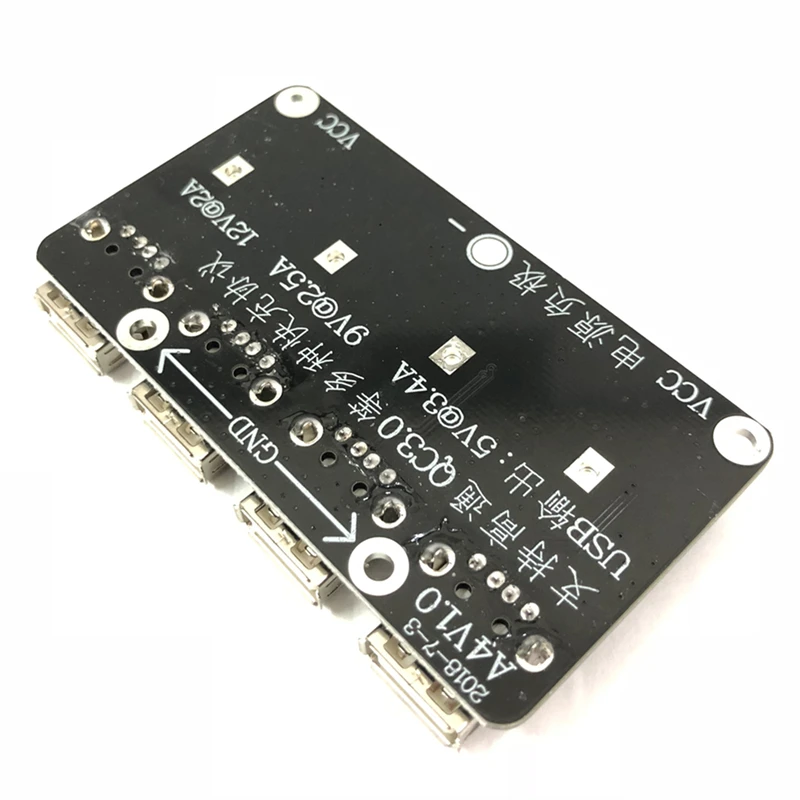

4-канальный USB 12V24V быстрой зарядки Выход модуль для QC3.0 понижающий Мощность модуля преобразователя телефонный модуль доска

Каждый канал поддерживает протокол быстрой зарядки QC 3,0, может поддерживать быструю зарядку одновременно, может выводить 5 в 9 в 12 В (требуется поддержка протокола мобильного телефона) напряжение, выходной ток адаптивный, мощность одного канала потребление 24 Вт, 4 канала модуль усилителя максимальной мощности состоящий из 96 W, печатная плата принимает FR-4 1,6 мм толщина пластины дизайн, Оптимизированная компоновка и компоновка, дизайн плотный, нагревание заднего окна, полная рабочая температура нагрузки Низкая, ток в режиме ожидания 0.013A, модуль имеет функцию компенсации выходного напряжения.

Примечание: Этот модуль Оснащен 4-х канальной перепада напряжения Тип быстрой зарядки модуля. Пожалуйста, используйте блок питания 12 V-30 V DC. Положительные и отрицательные полюса не могут быть отменены.

Один. Модуль характеристики

1, встроенный синхронный переключатель понижающий преобразователь чип

2. Диапазон входного напряжения: от 4,5 в до 32 В (входное напряжение должно быть выше выходного напряжения, потому что это модуль типа падения напряжения)

3, Диапазон выходного напряжения: от 3 В до 12 В, автоматически регулируется в соответствии с протокол быстрой зарядки

4, Выходная мощность: максимальная 24 Вт (4 в 3.6A, 5 В 3.4A, 9 В 2.5A, 12 В 2A и т. д.)

5, выходное напряжение Проводная компенсация

6. Выход имеет характеристики CV/CC (выходной ток меньше заданного значения, режим вывода CV; выходной ток больше, чем установленное значение, режим вывода CC)

7, эффективность преобразования до 97%

8, функция мягкого запуска

9, частота переключения 220 кГц

Две. Выход Быстрая зарядка

1, поддержка BC1.2, Apple, samsung соглашение

2. Поддержка Qualcomm QC2.0 и QC3.0

3. Поддержка MTK PE1.1/PE2.0

4. Поддержка протокола быстрой зарядки huawei FCP

5, поддержка samsung соглашение о быстрой зарядке AFC

6. Поддержка Spreadtrum протокол быстрой зарядки SFCP

Три. Множественная защита, высокая надежность

1. Выход по току, вход по напряжению, вход под напряжением, защита от короткого замыкания

2, машина для защиты от температуры

3, ОУР 4KV, DC выдерживаемое напряжение 48 V

Четыре. Использование

Автомобильное зарядное устройство, адаптер быстрой зарядки, умная розетка, солнечное зарядное устройство и т. Д.

Четырехполосный USB поддерживает протокол быстрой зарядки и может выводить напряжение 5 В 9 в 12 В.

Выходное напряжение USB зависит от вашего устройства. Выходное напряжение различных устройств отличается. Обычное выходное напряжение USB составляет 5 В. Протокол QC может выводить различные напряжения быстрой зарядки. Как правило, напряжение быстрой зарядки мобильного телефона составляет 9 в 12 В. Некоторые устройства поддерживают быструю зарядку 5 В., не поддерживает оборудование для быстрой зарядки для небольшой зарядки.
