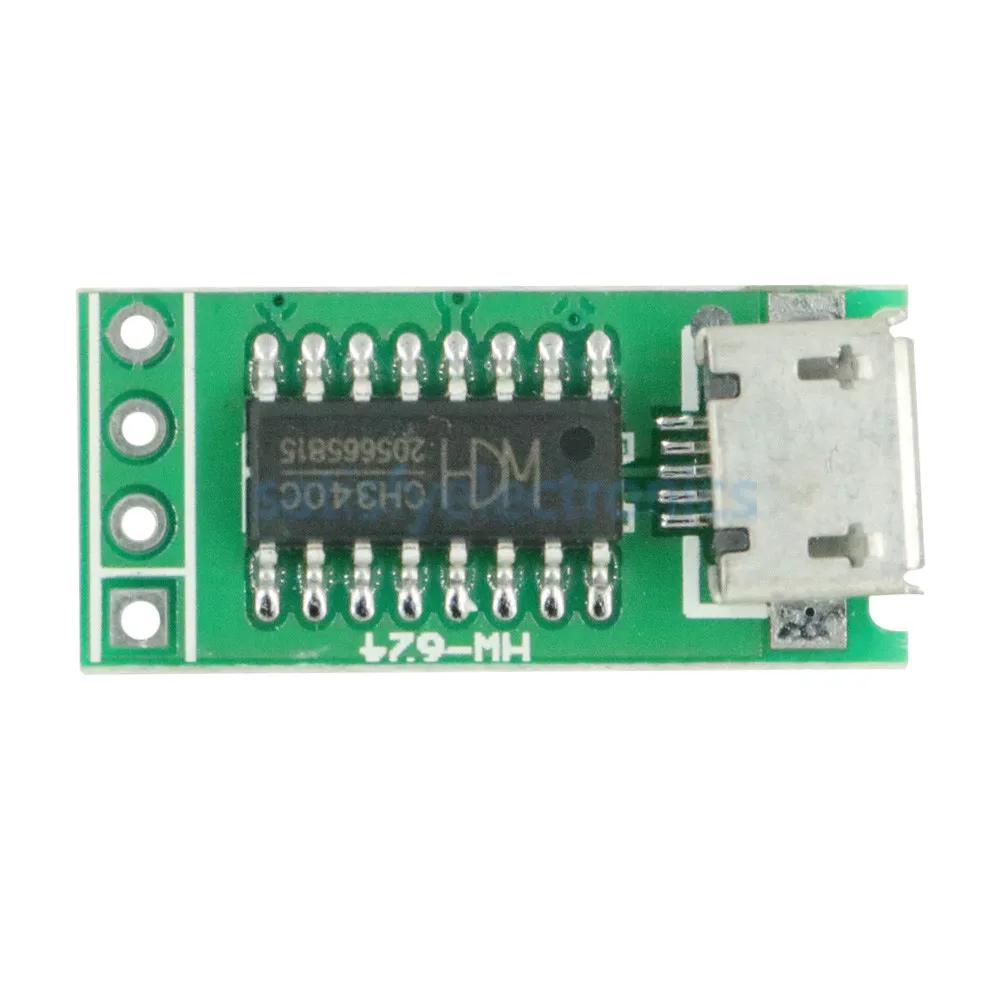

5 V 3,3 V 500ma CH340C для микро-флеш-накопителя USB Последовательный порт TTL ISP скачать запасной модуль CH340G CH340T для STM32 51

Введение

Очень маленького размера USB к ttl серийный модуль, модуль использует микро USB интерфейс, совместим с кабель передачи данных для аndroid, ширина модуля и кабель передачи данных для аndroid штепсельной вилки ширина, непосредственно вставляется в линии передачи данных микро-usb-штекер в использовании, очень маленький и удобный. По сравнению с использованием usb-разъема типа A, непосредственно подключенного к ПК на USB к модулю ttl, этот модуль для подключения макетной платы и других последовательных устройств более удобен.

Модуль, основанный на CH340C чипе, и CH340G, CH340T чип привода точно такой же. Модуль можно использовать для микроконтроллер STC и другой поддержки программы загрузки микроконтроллера программы загрузки, или как ПК и микроконтроллер последовательной линии связи, стабильный и надежный.

Продукт Особенности

1) чип: CH340C

2) Рабочее напряжение: 5 или 3,3 В

3) бит данных: 5 бит, 6 бит, 7 бит, 8 бит

4) стоп-биты: 1,2

5) проверка: нечетный, ровный, нет, знак, пространство

6) Скорость передачи: 50 ~ 2 МГц

7) предохранитель ограничения тока: 500ma

8) Операционная система: Windows xp, win7, 8,10

9) Рабочая температура:-40 ℃ ~ 85 ℃

10) Размер: 10,4 мм x 28,5 мм

1) Драйвер IC

CH340-адаптер чип шины USB, для достижения USB к последовательному или USB к порту печати.

CH340 встроенный независимый буфер трансивера, поддержка простого, полудуплексного или полного дуплексного асинхронного последовательного общения. Серийные данные включают один пусковой бит низкого уровня, 5, 6, 7 или 8 бит данных, один или два высокоуровневых стоп-бита, и поддерживает нечетный/четный/Флаг проверки/пустой тест.

CH340 поддерживает общий коэффициент передачи данных: 50,75, 100,110,134.5, 150300600900, 1200,1800, 2400,3600, 4800,9600, 14400,19200, 28800,33600, 38400,56000, Lt;/RTI & gt; и & lt; RTI ID = 0,0 & gt;

2) макетная плата питания

Ниже указаны такие же, как"

CH340 поддержка чипов 5 V Напряжение питания или 3,3 V напряжение питания. При использовании рабочего напряжения 5 В CH340 chip VCC pin input 5 V, и V3 pin должны быть внешней емкостью 0,1 мкФ power deckpling конденсатора. При использовании рабочего напряжения 3,3 В CH340 chip V3 pin должен быть подключен к контакту VCC, в то время как внешний вход 3,3 V питания, и с чипом CH340, подключенным к другим цепям, не может превышать рабочее напряжение 3,3 В.

Модуль по умолчанию до 5 В рабочее напряжение, напряжение микросхемы от USB интерфейса, если вы хотите изменить на рабочее напряжение 3,3 В, вам нужно вернуть модуль 5 В, точка выбора рабочего напряжения 3,3 В для переключения на среднюю точку и другую точку короткой. В этот момент нужно VCC футов к модулю ввода 3,3 В питания, модуль может работать.

Посылка включает в себя:

1 шт. CH340C/CH340T Micro USB Последовательный порт TTL ISP модуль загрузки для 51 STM32
