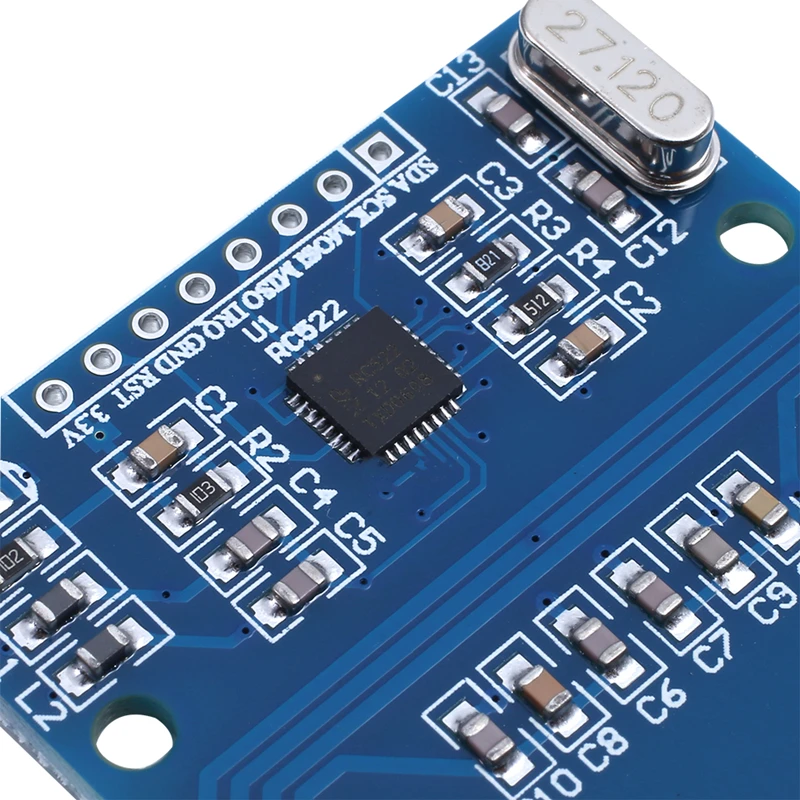

5 компл. MFRC-522 RC522 с радиочастотной идентификацией, инфракрасный IC Датчик карты Модуль для отправки S50 Fudan карты, брелок для arduino

MF RC522-это высокоинтегрированный чип для чтения/записи карт, используемый в бесконтактной связи 13,56 МГц. Это низковольтный, недорогой, малогабаритный бесконтактный считыватель карт чип, который был представлен NXP для "трех настольных" приложений. Это хороший выбор для развития интеллектуальные счетчики и портативные устройства. MF RC522 использует передовые методы модуляции и демодуляции и полностью интегрирует все типы пассивных бесконтактных методов связи и протоколов на 13,56 МГц. Поддерживает 14443A совместимые сигналы транспондера. Цифровая часть обрабатывает ISO14443A рамку и обнаружение ошибок. Кроме того, он поддерживает быстрый алгоритм шифрования крипто1 и проверяет серии MIFARE продуктов. MFRC522 поддерживает MIFARE серии более высокой скорости бесконтактной связи с двунаправленными скоростью передачи данных до 424 кбит/с. Как новый член семьи карт чтения с высокой интеграцией 13,56 МГц, MF RC522 имеет много сходства с MF RC500 и MF RC530, а также много функций и различий. Он использует режим SPI для связи с хостом, который помогает уменьшить проводку, уменьшить размер платы PCB и уменьшить стоимость.

[Введение в Модуль RFID]

Модуль MF522-AN принимает Philips MFRC522 оригинальную схему чтения карт, которая удобна в использовании и низкая стоимость. Он подходит для пользователей расширенных приложений, таких как разработка устройства и кардридер, и пользователей, которые должны проектировать/производить РЧ-карты терминалы. Этот модуль может быть непосредственно загружен в различные формы считывания. Модуль принимает напряжение 3,3 В, и может быть непосредственно подключена к любой материнская плата пользователя через несколько линий SPI интерфейса, что обеспечивает стабильную и надежную работу модуля и чтение на большой дистанции;

[Введение к электрическим параметрам]

Рабочий ток: 13-26ма/DC 3,3 В

Ток холостого хода: 10-13 мА/DC 3,3 В

Ток сна: <80uA

Пиковый ток: <30 мА

Рабочая частота: 13,56 МГц

Поддерживаемые типы карт: mifare1 S50, mifare1 S70, смарткарты mifare Ultralight, mifare Pro, mifare Desfire

Физические характеристики продукта: Размер: 40 мм × 60 мм

Рабочая температура окружающей среды:-20-80 градусов Цельсия

Температура хранения окружающей среды:-40-85 градусов Цельсия

Относительная влажность: 5%-95% относительная влажность

[Параметры интерфейса модуля SPI]

Скорость передачи данных: до 10 Мбит/с
