Описание
Lcd Edition FM радио цифровой передатчик Модуль
Характеристика продукта:
1. используя передовую цифровую технологию обработки аудио сигналов (DSP) и технологию модуляции петли FM (PLL), чтобы качество звука было более реалистичным, более стабильной производительностью, длительной рабочей частотой без смещения.
2. ЖК-дисплей является более интуитивным и точным, с очень низким энергопотреблением и минимальными помехами.
3. С функцией автоматической поисковой станции и хранилище, легко работать.
4. встроенная карта памяти 16-уровень цифровой регулировки громкости, легко в комплекте с помощью кнопки.
5. Автоматическое отключение памяти перед отключением питания.
6. Поддержка последовательного управления.
7. Высокоточный кварцевый кристалл типа чипа используется для стабилизации частоты, а температура и напряжение меняют частоту передачи без дрейфа.
Параметры продукта:
Выходная мощность: 50 мВт Диапазон звуковых частот: 50 Гц-18 кГц Частота передачи: Выключите кампус вещания 87,0 МГц-108,0 МГц, включите кампус вещания 76,0 МГц-108,0 МГц Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие), 1,0 МГц/время (Длительное нажатие) Режим модуляции: Стандартный FM Эквивалентный шум: ≥30 дБ (качество звука близко к качеству звука CD) Напряжение питания: DC 3,0 V-5,0 V Рабочий ток: 35mA Передающая антенна: 75 см штыревая антенна
Старт расстояние:Модуль fm-передатчика соединен со стандартной антенной стержня 75 см, и радио использует PL-660 Desheng. Открытое Поле покрыто радиусом 100 метров. (Примечание: расстояние запуска только для справки, из-за разницы в среде использования)
Примечание: Этот модуль является радиочувствительным устройством. Помехи от источника питания или рядом могут повлиять на нормальную работу модуля. Поэтому рекомендуется поставить стабильное напряжение к источнику питания модуля с помощью аккумулятора или промышленный трансформатор. Не может использовать импульсный источник питания (например, зарядное устройство для мобильного телефона и любой другой импульсный источник питания), зарядное устройство, переключение converter конвертер, не может быть рабочего усилителя мощности класса D, микроволновая печь и другое оборудование, которое будет генерировать высокочастотные электромагнитные помехи. В противном случае электромагнитные помехи, создаваемые этими устройствами, будут в пространственном порядке соединены с передним концом RF модуля, в результате чего полученный сигнал будет генерировать шум.
Символ Разрешение:
1 (L): левый канал аудио выход
2 (G): Аудио заземление
3 (R): правый канал аудио выход
4 (V +): короткий объем нажатия +/длинный непрерывный пресс +
5 (V-): короткое нажатие громкости/Длительное нажатие непрерывного-
6 (F +): Короткое нажатие на станцию/Длительное нажатие для поиска станции
7 (F-): Короткое нажатие на предыдущую станцию/Длительное нажатие для поиска станции
8 (P): короткое нажатие mute/длинное нажатие full band search and save station
9 (DM): кабель USB DM
10 (DP): USB DP кабель для передачи данных
11 (TX): последовательный порт TTL отправителя
12 (RX): ttl серийный приемник с портом
13 (+ 5 В): вход питания 5 В (широкий диапазон 3-5 В)
14 (г): электроэнергия
15 (ANT): внешний fm-радио антенна
Инструкции по использованию:
Один: линия подключения
Все функциональные выходы этого модуля предназначены для внешних портов. Пользователи должны подключать внешние Линейные модули, чтобы работать нормально.
<1>: подключите аудиокабель
Соответствующие порты AGND, output R и output L модуля соответственно соединены с заземлением, левым и правым каналом линии передачи звука.
<2>: Подключите шнур питания
Модуль соответствует порту GND, VCC подключен к отрицательным и положительным полюсам блока питания (батареи) соответственно. Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 в, и напряжение питания не должно превышать этот диапазон.
<3>: кнопка подключения
Все кнопки этого модуля защищены для порта, и клиент может получить доступ к соответствующим функциональным кнопкам по мере необходимости. Кнопку можно использовать с нормальным? Коснитесь кнопки, один конец подключен к соответствующей кнопке порта модуля, а другой конец подключен к модулю GND или AGND терминала. Часть кнопки имеет длинную функцию нажатия (например, Громкость +/-Длительное нажатие для непрерывного +/-объем), длительное нажатие в течение более 2 секунд допустимо.
<4>: Подключите антенну
Порт ANT используется для подключения fm-антенны. Для лучшей передачи (приема) fm-сигнал, рекомендуется подключить внешнюю антенну стержня 75 см, и нет никаких препятствий на пути к антенне.
<5>: Подключите usb-кабель
Если вам нужна функция аудиовещания USB этого модуля, вам нужно подключить usb-кабель к компьютеру. Порт USB имеет четыре провода, которые соответственно подключены к портам VCC, USB_DM, USB_DP и GND модуля. Поскольку компьютер USB поставляется с выходом 5 В, вы можете использовать usb-порт, чтобы обеспечить питание непосредственно от usb-порта.
<6>: подключение к последовательному порту (не нужно подключаться к последовательному порту управления)
Модуль оставляет интерфейс управления последовательным портом уровня ttl. Последовательный порт TTL связывается с этим модулем. Необходимо подключить модуль UART_RX, UART_TX и GND. Он может использовать внешний MCU (микроконтроллер) или последовательный порт компьютера, чтобы отправить соответствующие функции модуля управления команды. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем ttl, необходимо подключить уровень RS323 к ttl при подключении к компьютерной связи, плоский переключатель устройства или использовать модуль последовательного порта USB до уровня ttl для связи с этим модулем. Поскольку модуль управления серийной командой требует определенного количества опыта работы с компьютером, покупатели, которые не понимаете, не должны бросать. Вся информация приведена в инструкции по уходу за ребенком, служба поддержки клиентов не предоставляет техническое руководство с этой стороны.
Два: аудиовещание ПК
После подключения к компьютеру USB этот модуль автоматически войдет в режим аудиовещание ПК, ЖК-экран будет отображать ПК, компьютер автоматически установит драйвер, И дайте модулю устройство звуковой карты под названием «CD002», которое включено в настройках звука компьютера. Для включения этого аудиоустройства CD002 система аудио может быть передана FM в этом модуле. Радиосвязь может быть настроена так же, как частота передачи модуля, чтобы слушать компьютерную конечную систему, переданную этим модулем. Аудио.
Три: Обратите внимание:
1: напряжение питания не должно превышать Диапазон напряжения питания этого модуля.
2: Не прикасайтесь к задним компонентам модуля во время работы, чтобы не повлиять на нормальную работу модуля или вызвать короткое замыкание для сжигания модуля.
Четыре: пользовательскими настройками
Этот модуль может установить статус подсветки и передавать ли кампус вещания Частотный диапазон в соответствии с специфическим использованием пользователя. Метод настройки является следующим. Нажмите и удерживайте VOL + в выключенном состоянии, и клавиша VOL будет включена. ЖК-дисплей C1 показывает, что кампус вещания C0 показывает выключение. Радиовещательная группа кампуса закрыта. При настройке состояния подсветки нажмите и удерживайте верхние и нижние кнопки радио одновременно в выключенном состоянии. B1 означает, что подсветка всегда включена, B0 означает, что подсветка выключена в течение 20 секунд, и настройка эффективна после перезапуска. Изменить настройки? Статус Повторите этот шаг для переключения. Заводская Настройка настроена на то, чтобы не Открыть диапазон трансляции кампуса, и подсветка выключена в течение 20 секунд без работы.

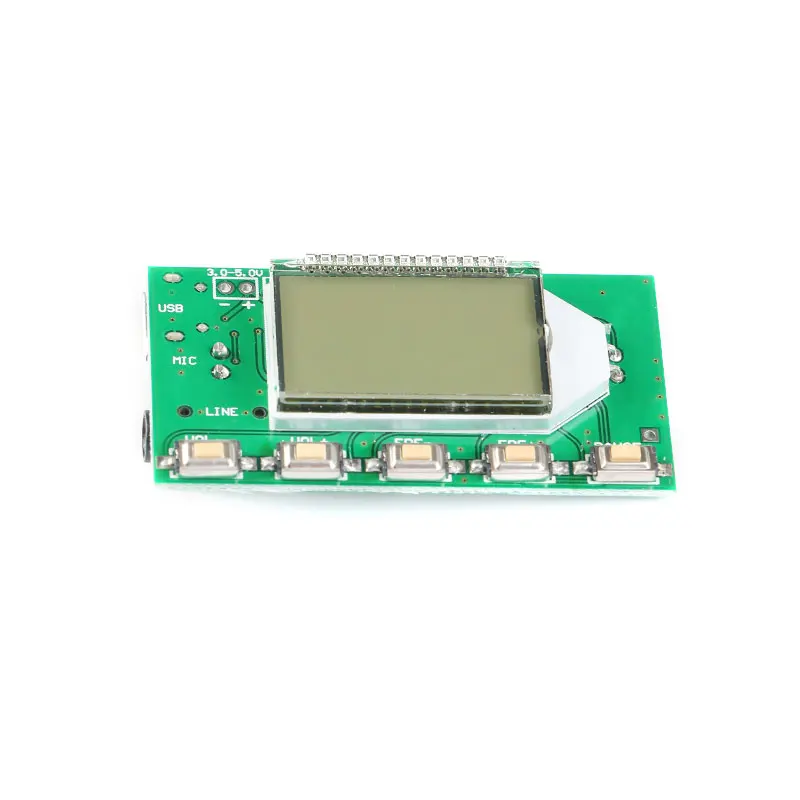

Кнопка издание FM радио цифровой передатчик Модуль
Особенности:
1: Используйте передовую цифровую технологию обработки звуковых сигналов (DSP) и fm-фазовую модуляцию петли (PLL), чтобы сделать качество звука более реалистичным, более стабильной производительностью, нет смещения для длительной рабочей частоты.
2: ЖК-дисплей является более интуитивным и точным, с очень низким энергопотреблением и минимальными помехами.
3: Встроенная флеш-память 30-уровень цифровой регулировки громкости, легко в комплекте с помощью кнопки.
4: автоматически запомните громкость и частоту перед отключением питания
5: многоканальный аудио вход автоматически переключается
6: с помощью высокоточного патч кварцевый кристалл частоты стабилизации, температуры, изменения напряжения, Частота излучения больше не сушит
7: поддержка управления серийным управлением
Параметры продукта:
Выходная мощность: 100 мВт Диапазон звуковых частот: 50 Гц-18 кГц Частота передачи: Выключите кампус вещания 87,0 МГц-108,0 МГц, включите кампус вещания 76,0 МГц-108,0 МГц Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие), 1,0 МГц/время (Длительное нажатие) Режим модуляции: Стандартный FM Канал: линейный/USB канал (стерео), микрофонный канал (моно) Эквивалентный шум: ≥30 дБ (качество звука близко к качеству звука CD) Напряжение питания: DC 3,0 V-5,0 V Рабочий ток: 35mA Передающая антенна: 75 см штыревая антенна
Дальность передачи:Модуль fm-передатчика соединен с 75 см стандартной антенной стержня, радио используется с Desheng PL-660, и открытая крышка покрыта радиусом 100 метров. (Примечание: расстояние запуска только для справки, из-за разницы в среде использования)
Один: инструкции по использованию
<1>: источник питания
Модуль соответствует Порту-, + подключен к отрицательным и положительным полюсам блока питания (батареи), и блок питания рекомендуется использовать аккумулятор или трансформатор для уменьшения регулятора напряжения. Переключение источников питания без фильтров (таких как зарядные устройства для мобильных телефонов, сокровища для зарядки, режим переключения dc-dc источники питания) не может использоваться. В противном случае высокочастотные помехи, создаваемые блоком питания, могут повлиять на нормальную работу этого модуля. Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 в, и напряжение питания не должно превышать этот диапазон.
<2>: кнопка
Объем +/-: короткий пресс-объем +/-1, длительное нажатие непрерывного +/-
Частота +/-: короткое нажатие частоты +/-0,1 МГц, длительное нажатие непрерывного +/-1 МГц
Отключение звука: короткое нажатие для выключения звука/отключения звука
<3>: антенна
Порт ANT используется для подключения fm-антенны. Для того чтобы лучше передавать fm-сигнал, рекомендуется подключить внешнюю антенну длиной 75 см, и нет никаких препятствий на пути к антенне.
<4>: USB аудио соединение
Если вам нужна функция аудиовещания USB этого модуля, вам нужно подключить usb-кабель к компьютеру. Usb-порт совместим с мобильным телефоном Phongtong, поэтому вы можете использовать usb-кабель для мобильного телефона для подключения модуля к компьютеру. Поскольку компьютер USB поставляется с выходом 5 В, вы можете использовать usb-порт для прямого питания к модулю с помощью подключения USB. После подключения к компьютеру USB, этот модуль автоматически войдет в режим аудиовещание ПК, ЖК-экран будет отображать ПК, компьютер автоматически установит драйвер, и дать модуль имя. Устройство звуковой карты «CD002» находится в настройке звука компьютера. Включите и включите аудиоустройство этого "CD002". Аудио системы головного мозга может передаваться FM в этом модуле. Частота радиосвязи регулируется в соответствии с частотой модуля. Вы можете слушать компьютер, запускаемый этим модулем. Конец система аудио.
<5>: линейный аудио-соединение
Если вам нужен линейный (линейный вход) канал этого модуля в качестве источника звука, просто подключите один конец аудиокабеля к аудиоразъему модуля 3,5 мм, а другой конец к аудиоустройству (например, отверстие для гарнитуры телефона). Модуль автоматически переключается на линейный канал в качестве источника fm-передачи. Близкое fm-радио можно отрегулировать, чтобы соответствовать частоте передачи этого модуля. Слушайте аудио с мобильного терминала.
<6>: FM беспроводной микрофон
Если вам нужен микрофон этого модуля для передачи в качестве источника звука, просто отсоедините линейный кабель и usb-кабель (т. е. линия и USB не подключены), модуль автоматически переводится на канал MIC в качестве источника звука FM. Этот модуль поставляется с высокочувствительной станцией. Полярный микрофон может быть применен к беспроводным микрофонам, материнскому и детскому уходу и т. д. по мере необходимости. При использовании, обратите внимание, чтобы настроить объем излучения этого модуля, чтобы лучший эффект звукоснимателя.
<7>: Управление последовательным портом (нет необходимости в функции управления последовательным портом)
Модуль оставляет интерфейс управления последовательным портом уровня ttl. Последовательный порт TTL связывается с этим модулем. Необходимо подключить модуль UART_RX, UART_TX и GND. Он может использовать внешний MCU (микроконтроллер) или последовательный порт компьютера для отправки команд вместо модуля управления кнопкой. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем ttl, необходимо подключить уровень RS323 к уровню ttl при подключении к компьютерной связи. Замените устройство или используйте модуль последовательного порта USB на уровень ttl для связи с этим модулем. Поскольку модуль управления серийной командой требует определенных профессиональных данных компьютера, покупатели, которые не понимаем, что не нужно бросать, используйте кнопку, чтобы непосредственно управлять модулем. Вся информация представлена в Бао? Bei, служба поддержки клиентов не предоставляет технические рекомендации в этом отношении.
Два: Пользовательские настройки:
1: светодиодный режим подсветки
В выключенном состоянии нажмите и удерживайте верхние и нижние кнопки радио одновременно. Дисплей B1 означает, что подсветка всегда включена, и B0 означает, что подсветка выключена в течение 20 секунд. После перезапуска настройки будут иметь эффект. (Заводская настройка по умолчанию-задержка подсветки 20 секунд).
2: включение/выключение кампуса вещания группы
Нажмите и удерживайте VOL + в выключенном состоянии, а затем включите ЖК-дисплей. C1 показывает, что кампус вещания C0 выключен, чтобы выключить кампус вещания группы. После перезапуска настройки будут иметь эффект. (Заводская настройка по умолчанию состоит в том, чтобы выключить РАДИОВЕЩАТЕЛЬНЫЙ диапазон кампуса).
3: стерео/моно настройки режима передачи
Есть две Паяные соединения M и G на задней части модуля. Две клеммы короткозамыкаются для передачи моносистема, и две точки отключены для стереосистемы? (Заводской по умолчанию является передача стереосистемы). Примечание: аудио вход в модуль должен быть выполнен в режиме стерео. Это стерео и радио стерео для достижения стерео. (Не берите один динамик (моно) на приемник или вход аудиосигнала в модуль моно, как нет стереоэффекта!).
Три:Примечание:
1: пожалуйста, подтвердите правильность полярности питания и напряжения питания, а затем включите. Если входное напряжение превышает 5 В или положительные и отрицательные полюса источника питания перевернуты, это может привести к постоянному повреждению модуля.
2: во время работы рука не может касаться задней части модуля, чтобы не повлиять на нормальную работу модуля.
Этот модуль представляет собой монтажную плату с установленными компонентами, и покупатель должен иметь определенные сведения об электронной эксплуатации. Пожалуйста, покупатели, чтобы увидеть инструкции по уходу за ребенком,? Не поймите место, чтобы попросить сначала определить, что они имеют возможность работать, а затем покупать, для тех, кто не знает электронные технологии, не рекомендуется покупать? Купить этот модуль! Чтобы не выкидывать, это не проблема! Спасибо за сотрудничество!
Область применения:FM беспроводной аудио, USB PC аудио вещание, беспроводной микрофон, мониторинг матери и ребенка.
