USRP B210 обеспечивает полностью интегрированную, одноплатную, универсальную программную радиопериферийную (USRP™) платформу с непрерывным частотным покрытием от 70 МГц до 6 ГГц. Разработанный для недорогих экспериментов, он сочетает в себе AD9361 rpic трансивер прямого преобразования, обеспечивающий до 56 МГц полосы пропускания в реальном времени, открытый и перепрограммируемый Spartan6 FPGA, и быстрое сверхскоростное подключение USB 3,0 с удобным питанием от шины. Полная поддержка программного обеспечения USRP Hardware Driver™ (UHD) позволяет немедленно начать разработку с GNU Radio, прототипировать собственную GSM базовую станцию с OpenBTS, и бесшовный код перехода от USRP B210 к более высокой производительности, готовой к отрасли платформе USRP. Набор аксессуаров для корпуса доступен для пользователей зеленых печатных плат (версия 6 или более поздняя), чтобы собрать защитный стальной чехол.

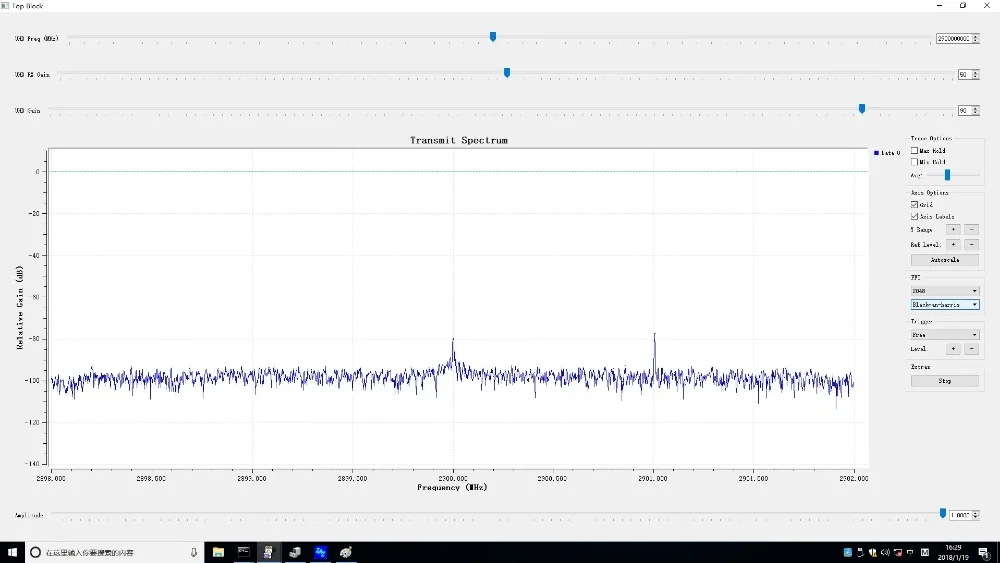

Эксперименты с недорогими СДР

Экспериментируйте с USRP B210 в широком спектре приложений, включая: FM и tv вещание, Сотовую связь, gps, WiFi, ISM и многое другое. Пользователи могут сразу же начать прототипирование в GNURadio и принять участие в SDR с открытым исходным кодом. Полная поддержка программного обеспечения UHD позволяет бесшовное повторное использование кода из существующих конструкций, Совместимость с приложениями с открытым исходным кодом, такими как HDSDR и OpenBTS, и путь обновления до готовых в отрасли систем USRP для удовлетворения требований приложений. Вот некоторые примеры того, что вы можете сделать с USRP B210.

B210 Системы Архитектура

Интегрированный RF frontend на USRP B210 разработан с новыми аналоговыми устройствами AD9361, одночиповым трансивером прямого преобразования, способным передавать до 56 МГц полосы RF в реальном времени. B210 использует обе сигнальные цепи AD9361, обеспечивая когерентную MIMO возможность. Встроенная обработка сигнала и управление AD9361 осуществляется Spartan6 XC6SLX150 FPGA, подключенным к хост-ПК с помощью SuperSpeed USB 3,0. Пропускная способность USRP B210 в реальном времени измеряется на 61,44 мс/с квадратуре, обеспечивая полную 56 МГц мгновенной пропускной способности RF для хост-ПК для дополнительной обработки с помощью GNU радио или приложений, которые используют UHD API. Подробные возможности пропускной способности в различных конфигурациях SISO и MIMO см. В таблице бенчмарка USRP B200/B210.

Описание встроенного интерфейса и функциональной области CBTC 210

A: логический блок FPGA

B: Бортовой часовой блок

C: радиоприемник RF

D: Бортовой Блок питания

EJ: высокая стабильность синхронизации (опция) интерфейс

J1: xilinxjtag интерфейс

J2: Интерфейс отладки

J3: GPIO интерфейс

J4: интерфейс индикатора передней панели

J5: интерфейс индикатора задней панели

RT: трансиверный переключатель интерфейс

RT2: радиочастотный канал 2 Интерфейс трансивера

RX2: радиочастотный канал 2 приема

RT1: радиочастотный канал 1 интерфейс приемопередатчика

RX1: радиочастотный канал, принимающий интерфейс

Gps: интерфейс антенны gps обеспечивает соединение антенны приема gps для gps сделать высокую стабильность опции часов

P1: PPS интерфейс

P2: внешний интерфейс 10 МГц

USB: интерфейс USB3.0 для подключения к компьютеру

K1: переключатель сброса логического блока FPGA

K2: переключатель сброса часов с высокой стабильностью

DC: DC6 ~ 12 V интерфейс питания
