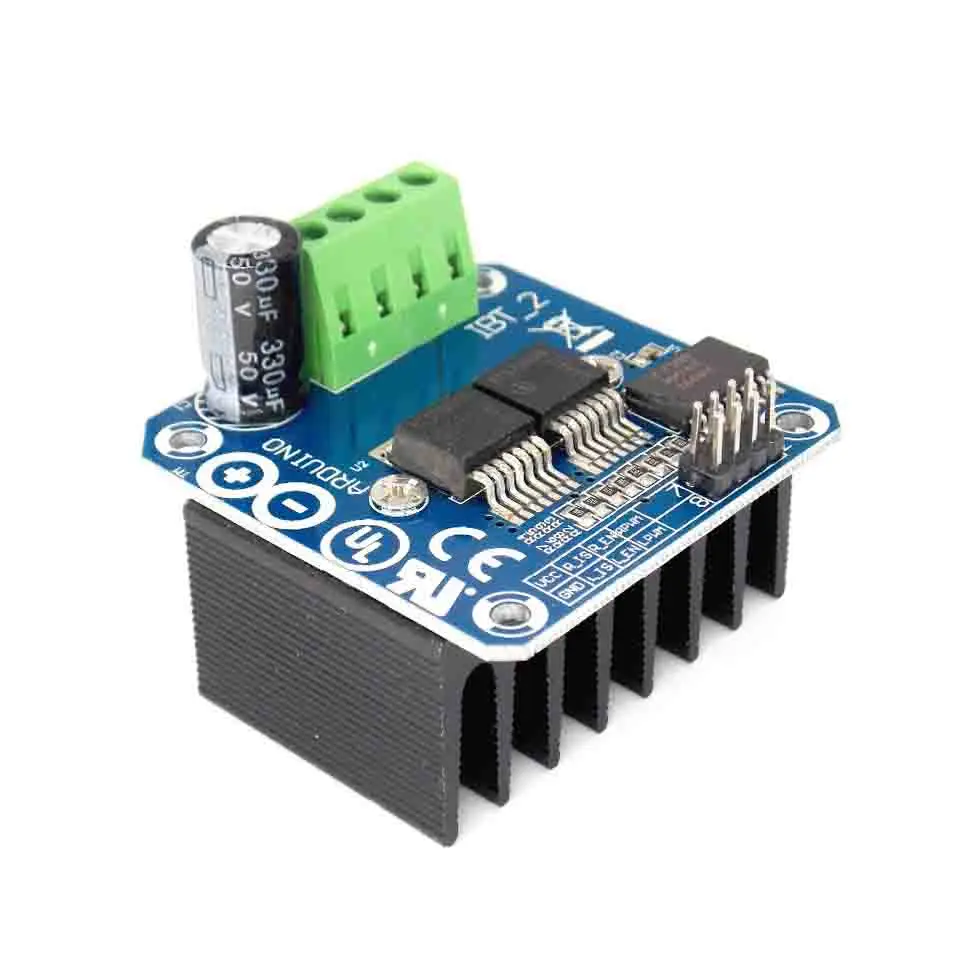

Двойной BTS7960 43A H-мост высокой мощности двигателя драйвер модуль/Diy салона автомобиля текущий диагностический
Цена: $4.35
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
Регулируемый Модуль питания DC-DC CC CV понижающий преобразователь модуль питания 7-32 В до 0,8-28 в 12а 300 Вт
Описание:
BTS7960B h-мост 43A мощный модуль драйвера двигателя обзор:
Этот драйвер использует чипы BTS7960, состоящие из мощного привода full h-мостового модуля с тепловой защитой от перегрузки по току. Двойной BTS7960 h-мост драйвер цепи, с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Сильноточный 43A
Особенности:
Двойной BTS7960 большой ток (43 A) H драйвер моста;
5 в изолировать с MCU, и эффективно защитить MCU;
Индикатор питания 5 в на плате;
Индикация напряжения выходного конца двигателя;
Может паять теплоотвод;
Определение типа:
1. Ршим: правый поворот ШИМ
2. LPWM: левый поворот ШИМ
3. R_EN: правый поворот (высокий активный)
4. L_EN: включить левый поворот (высокий активный)
5. R_IS Предупреждение предупреждение о повороте направо (может оставить плавающий)
6. L_IS: предупреждение о тоПредупреждение поворота влево (может оставить плавающий)
7. VCC: (5 В)
8. GND
Подключение:
Способ 1:
VCC: 5 В от микроконтроллера (MCU)
GND: GND от микроконтроллера (MCU)
L_PWM: ШИМ или 5 В от микроконтроллера (MCU) для CCW (CW) поворотов
R_PWM: ШИМ или 5 В от микроконтроллера (MCU) для CW (CCW) поворотов
R_EN и L_EN: 5 В от микроконтроллера (MCU)
Метод 2:
VCC: 5 В от микроконтроллера (MCU)
GND: GND от микроконтроллера (MCU)
L_PWM: 5 В от микроконтроллера (MCU) для CCW (CW) поворотов
R_PWM: 5 В от микроконтроллера (MCU) для CW (CCW) поворотов
R_EN и L_EN: ШИМ от микроконтроллера (MCU)
Просто нужно четыре линии от MCU к модулю драйвера (GND. 5 V. PWM1. PWM2);
Изоляции чип-диод 5 V блок питания (можете поделиться с микроконтроллером (MCU) 5 V);
Размер: 4*5*1,2 см;
Возможность обратного хода двигателя вперед, две входные частоты ШИМ до 25 кГц;
Два потока тепла, проходящих через выход сигнала ошибки;
Изолированный чип 5 В питания (может быть совместно с MCU 5 В), также может использовать бортовой 5 В питания;
Напряжение питания 5,5 В до 27 в;
Посылка включает в себя:
1 шт. BTS7960 модуль
