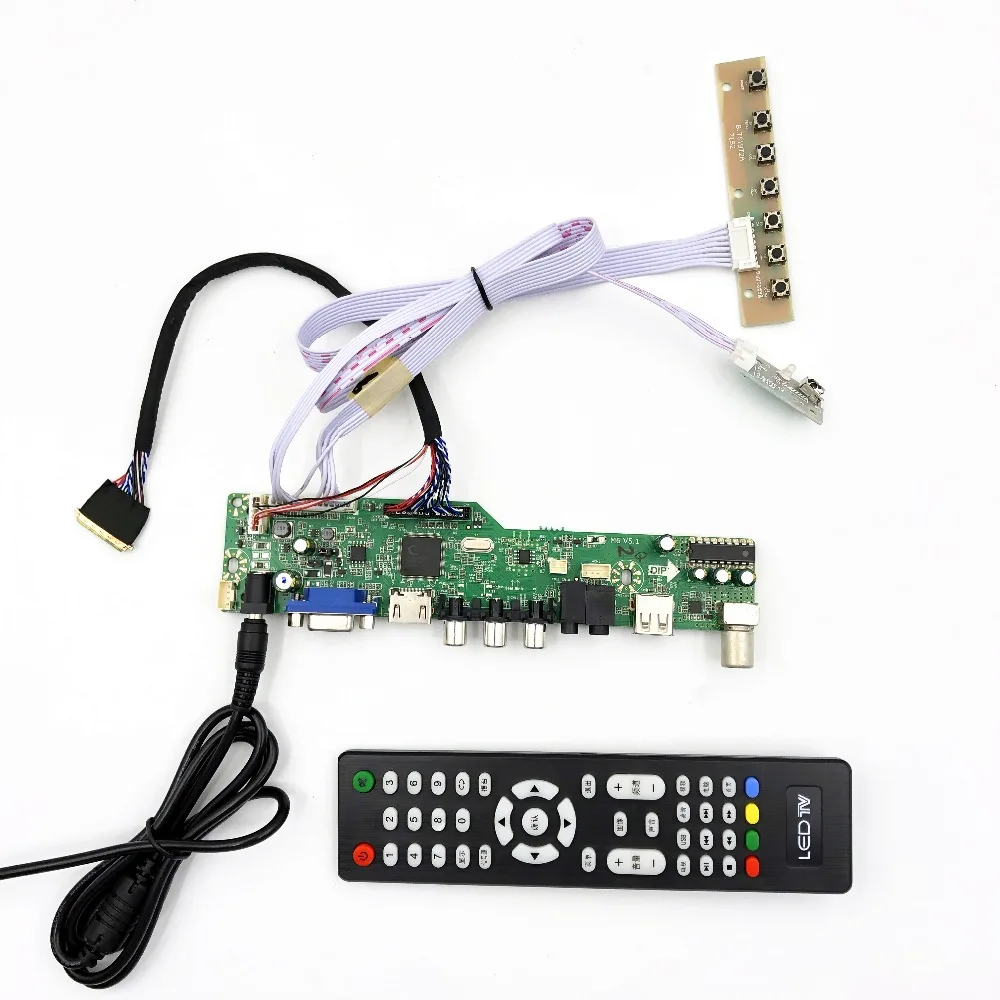

M6V5 ЖК-дисплей ТВ поддержка плата контроллера ТВ AV VGA Аудио USB HDMI для 15,6 дюймов lvds ЖК-дисплей панели 1920X1080 B156HW03 V0 LP156WF1-TLB2
Описание
Набор для платы ЖК-контроллер поддерживает ЖК-Модель:
| N156HGE-L11 | N156HGE-LA1 | B156HTN01.1 | LP156WF4-SLB3 | B156HW02 V3 |
| LP156WF4-SLB2 | LP156WFC-TLB1 | LP156WF1-TLF3 | LP156WF4-SLB7 | B156HW02 V5 |
| B156HTN03.3 | B156HTN02.1 | N156HGE-LG1 | B156HW03 V0 | LP156WF1-TLA1 |
| LP156WF1-TLC1 | LP156WF4-SLB5 | N156HGE-LA1 | LP156WF2-TLA1 | LP156WF1-TLF1 |
| N156HGE-LB1 | B156HTN03.2 | LP156WFC-TLB1 | LP156WF1-TLB1 | B156HW01 V7 |
| B156HW01 V1 | N156HGE-L11 | B156HTN02.1 | LP156WF1-TLB2 | LTN156HT01-201 |
| B156HW02 V0 | LP156WF1-TLC1 | LP156WF4-SLB5 | LP156WF4-SLB6 | B156HTN01.0 |
| B156HW02 V1 | N156HGE-LB1 | B156HTN03.2 | B156HW01 V0 | B156HB01 V0 |
| B156HTN01.1 | B156HW02 V1 | LP156WF4-SLC1 | B156HW01 V2 | |
| B156HW01 V0 | B156HW01 V1 | LP156WF4-SLBA | B156HW01 V3 | |
| LP156WF1-TLF3 | B156HW02 V0 | LP156WF4-SLB1 | B156HW01 V4 | |
| N156HGE-LG1 | B156HTN03.3 | LP156WF4-SLB2 | B156HW01 V5 |
Когда вы не убедитесь, что комплект платы контроллера поддерживает ли вашу ЖК-панель, которая, пожалуйста, свяжитесь с нами в любое время! :)
Описание продукта:
1. Общее описание ЖК-платы контроллера
2. Функция раскладка клавиатурыОт ЖК-дисплей плата контроллера
| Чипсет | TSUMV56RUU-Z1 (Mstar) | ||
| Поддержка ЖК-дисплей Панель | Интерфейс | Один/двойной 6/8 бит LVDS | |
| Разрешение | До 1920x1200 @ 60 Гц | ||
| Мощность | Подъёмный механизм для доски | Источник питания 12 В постоянного тока | |
| Для того чтобы ЖК-дисплей панель | 3,3 В, 5 В, 12 В | ||
| Управление | Низкая Потребляемая мощность в режиме | ||
| В режиме ожидания | <1 Вт | ||
| Серверный компьютером с экранным меню Язык | Простой китайский, английский, чешский, французский, испанский Португальский, Итальянский, Голландский, русский, арабский Поддержка других языков настраивается. | ||
| Ключ Функция | 7 клавиш | Питание, меню, Vol-, Vol +, CH-, CH +, вход | |
| 5 клавиш | Питание, меню, вверх, вниз, выход/вход | ||
| Видео Вход | HDMI | 480i, 480 p, 576i, 576 p, 720 p 1080i, 1080 p | |
| VGA | Аналоговый RGB (0.7Vp-p) Сепаратор синхронизации V-H (ttl) | ||
| AV (CVBS) | Видео Системы | PAL/NTSC/SECAM | |
| Уровень видео | 1,0 ВП-р± 5% | ||
| ТВ | Видео Системы | Система цветного телевидения PAL/SECAM, PAL по умолчанию NTSC (по желанию) | |
| Звук Системы | BG, DK, I, M, L, L' | ||
| Получите канал | ATV: 127 | ||
| Аудио Вход | HDMI | Да | |
| VGA | Да | ||
| AV | Да | ||
| Аудио Выход | Динамик | 2X2 Вт (8Ω) THD + N <10% | |
| Наушники | 3,5 мм стерео аудио разъем | ||
| Продлить Функция | ИК-контроль, обновление прошивки USB и воспроизведение мультимедиа, Пользовательский логотип загрузки, флип-дисплей (180 градусов), контроль яркости подсветки (по умолчанию было затемнение постоянного тока, нужно настроить затемнение ШИМ), блокировка меню OSD | ||
| Измерение | 188,5X42,3X15 (мм), 3X3,5 мм Монтажное отверстие | ||
3. Размеры печатной платы От ЖК-дисплей плата контроллера
4.Посылка включает в себя:
1 х ЖК-плата контроллера
1 х кабель низковольтной дифференциальной передачи сигналов
1 x плата OSD wit кабель
Пульт ДУ (1 шт.);
5. Изображение показывает, как подключить
Характеристики
- Бренд
- GREATDOUMO
- Совместимый бренд/модель
- Нет
- Номер модели
- M6V5.1
